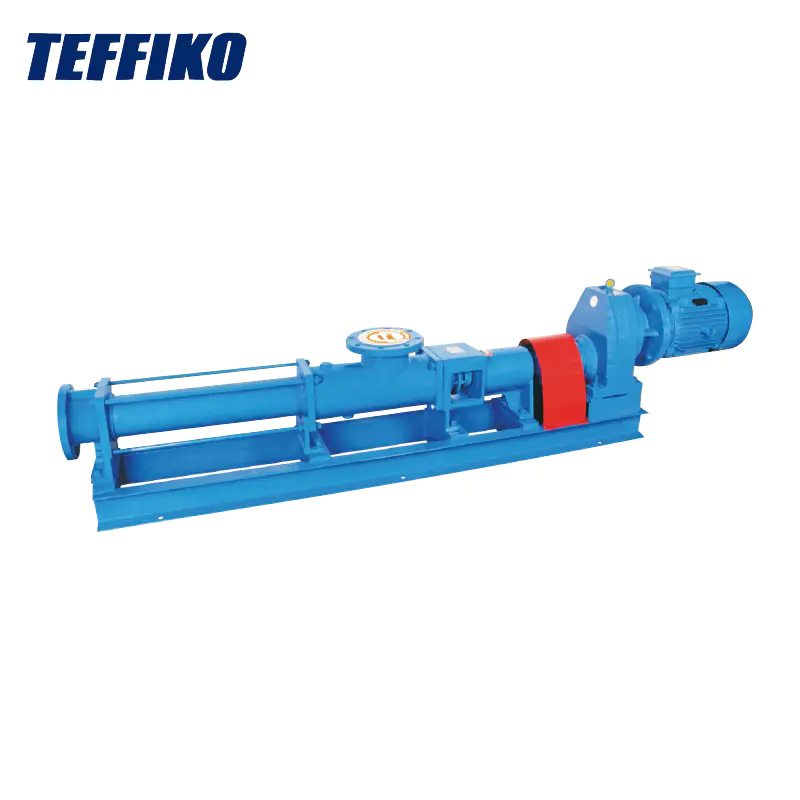

The TEFFIKE General Type Single Screw Pumps are suitable for the following working conditions:
● Přeprava média s vysokou viskozitou: Viskozita média se pohybuje od 20 000 do 200 000 MPa · s, v závislosti na velikosti čerpadla.
● Přeprava médií obsahující pevné částice nebo vlákna: maximální velikost částic je 16 mm, nejdelší délka vlákna je 100 mm. Obsah pevné fáze je obecně 40%, a když je pevná látka v médiu ve formě prášku, může dosáhnout 60% nebo dokonce vyšší.
● Nepřetržitá a stabilní přeprava: Neexistuje žádná kolísání periodického tlaku, jako je likvidaci recipročních čerpadel.
● Nízká - agitační přeprava: Nepoškodí inherentní strukturu média.
● Splnění nízkých požadavků na hluk.
Strukturní diagramy jednomu - šroubového čerpadla

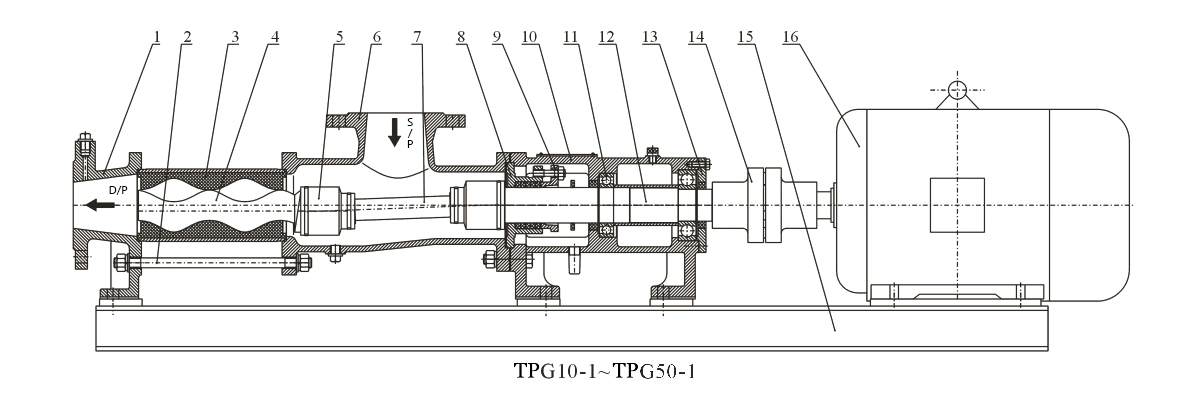

1. Rozbočovací tělo 2.Tie Rod 3.stator 4.SCREW SHAFT 5.Univerzální sestava kloubů 6. Pozorovací tělo 7. Připojení hřídele 8.SEAL SEAT 9. BYLOVÁ GLAND

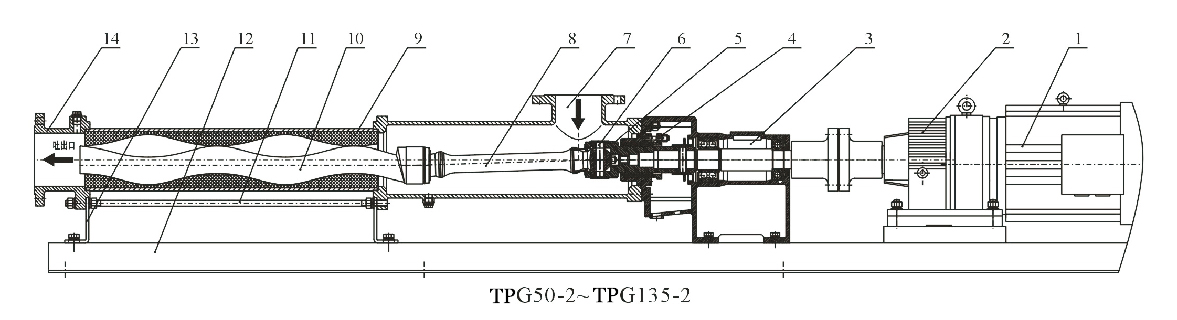

1.Motor 2.Gearbox 3. Bearing Frame Component 4. Složka těsnicího těsnění 5. Extension Shaft 6.Univerzální kloubní komponenta 7. KOMBORA 8. Připojení tyče 9.stator 10.Rotor 11.Tie Rod 12.Base 13.Support Feet 14.Disarge Body Body

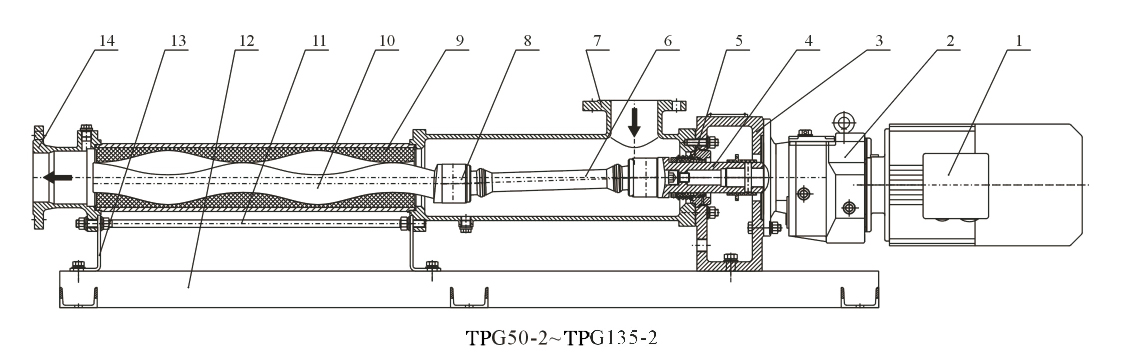

1.Motor 2.Gearbox 3. Direct-Connection Support 4. Extension Shaft 5. Mechanická sestava těsnění 6. Připojení tyče 7. Konkurenční komora 8.Univerzální kloubní sestava 9.stator 10. Rotor 11.Base 13.Base 13.Spoptort Feet 14. Předkrytí Body.
Pole aplikace
● Pole ochrany životního prostředí: Vhodné pro přepravu průmyslových a domácích odpadních vod, jakož i pro kaly - naložené zakalené vody obsahující pevné částice a krátká vlákna.
● Průmysl stavby lodí: Používá se pro čištění a přepravu médií na dně lodi, jako jsou olejové směsi, olejové kaly a mastná odpadní vody.
● Průmysl ropy: Přepravuje ropa olej, olejové směsi a metan z uhlí - vodní směsi.
● Farmaceutický a denní chemický průmysl: může zprostředkovat různé viskózní kaly, emulze a masti - typová kosmetika.
● Průmysl konzervování potravin: Může přepravovat viskózní škroby, jedlé oleje, med, džemy a krémy.
● Pivovarský průmysl: Vhodný pro přepravu fermentovaných viskózních kalí, zrna silných lihovarů, zbytky potravinářských výrobků a sliznic s různými pevnými hrudkami.
● Stavební průmysl: Používá se pro postřik a přepravu pastovitých látek, jako je cementová malta, vápenná malta a povlaky.
● Těžební průmysl: Odtoky podzemní vody a kaše - naložená kanalizační voda obsahující pevné částice v dolech na zem.
● Chemický průmysl: Helikální čerpadlo přenáší různé suspenze, oleje, koloidní kaly a lepidla.
● Tisk a papír - výroba průmyslu: Může sdělit inkousty s vysokou viskozitou a plastové pasty PVC pro tapetu.
● Průmyslové kotle a elektrárny: Spirálové čerpadlo se používá pro přepravu uhlí - kaše vody.
Tabulky parametrů výkonu
| ŽÁDNÝ | Model čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | průměr nlet mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Přepravní kaly |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Přepravní kaly |
Výběr čerpadla typu TPG s 8-pólovým motorem (nízký napětí vstupní čerpadlo prvního stupně))
| ŽÁDNÝ | Model čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | Vstupní průměr mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Přepravní kaly |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Přepravní kaly |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Přepravní kaly |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Přepravní kaly |
| ŽÁDNÝ | Režim čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | průměr nlet mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Přepravní kaly |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Přepravní kaly |
Výběr čerpadla typu TPG s 8-pólovým motorem (nízký napětí vstupní čerpadlo druhého stupně))
| ŽÁDNÝ. | Model čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | Vstupní průměr mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Přepravní kaly |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Přepravní kaly |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Přepravní kaly |
| ŽÁDNÝ. | Model čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | Vstupní průměr mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Přepravovat Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Přepravní kaly |
Výběr čerpadla typu TPG s 8-pólovým motorem (vysoce napětí vstupní čerpadlo ve druhém stádiu))
| ŽÁDNÝ | Model čerpadla | Tok m³/h | Tlak MPA | Jmenovitá rychlost RPM | Motor Power KW | Vstupní průměr mm | Výstupní ráže MM | Funkce |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Přepravní kaly |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Přepravní kaly |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Přepravní kaly |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Přepravní kaly |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Přepravní kaly |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Přepravní kaly |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Přepravní kaly |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Přepravní kaly |
