Výpočet geometrického sacího zdvihu Hg odstředivého čerpadla: Vzorce, postupy, případy a průvodce prevence před nástrahami

Výpočet geometrické sací výšky Hg aodstředivé čerpadloje základním postupem při návrhu instalace čerpadla. Přímo určuje, zda dojde ke kavitaci, zda čerpadlo dokáže stabilně čerpat vodu a zda může dlouhodobě efektivně fungovat. Mnoho závad, jako je nedostatečný výkon vody, hlasitý hluk a vibrace, poškození oběžného kola a časté poruchy zařízení, v podstatě pramení z chybných výpočtů geometrické sací výšky Hg nebo nadměrné instalační výšky.

I. Co jeOdstředivé čerpadloGeometrický sací zdvih Hg?

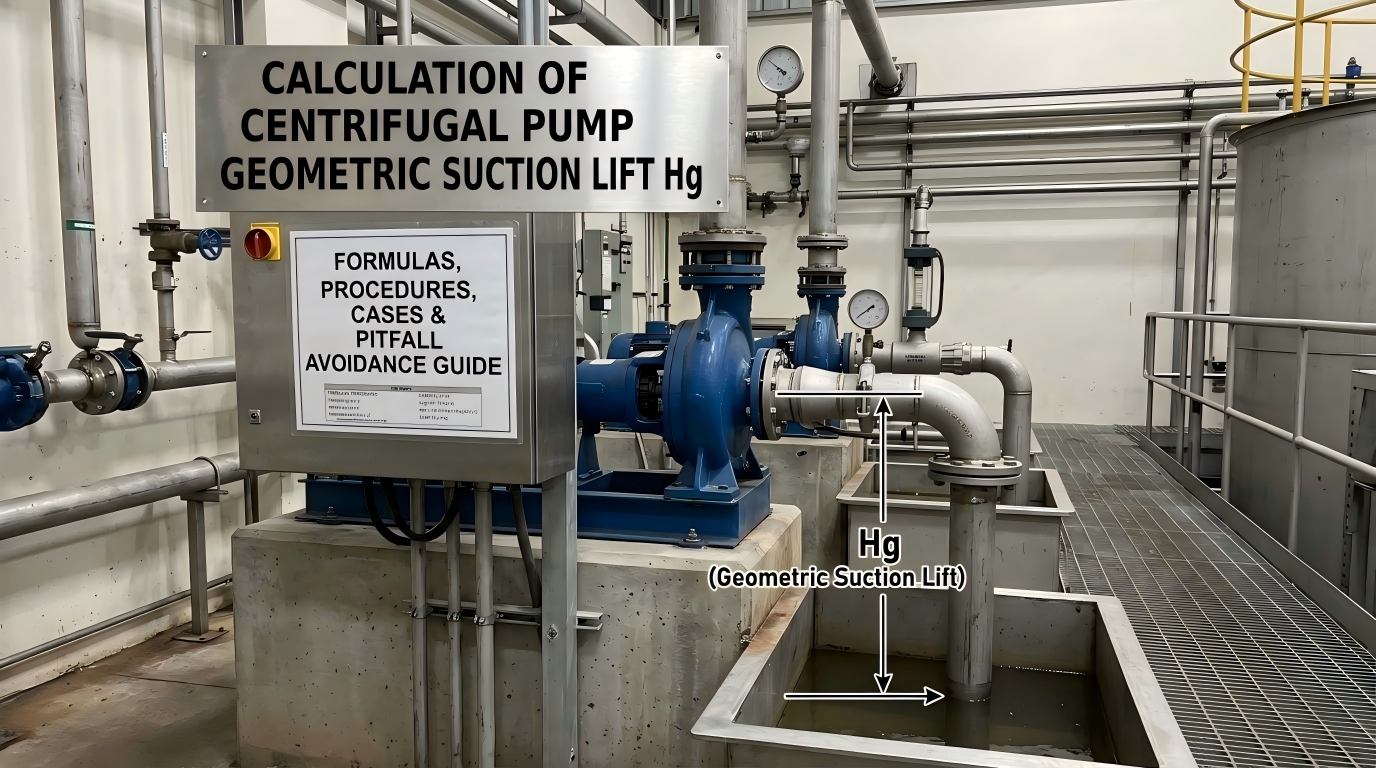

Geometrický sací zdvih Hg odstředivého čerpadla se vztahuje k vertikálnímu výškovému rozdílu mezi osou oběžného kola čerpadla a povrchem kapaliny sací nádrže, měřeno v metrech (m). Slouží jako základní řídicí parametr pro posouzení kapacity sání kapaliny čerpadla a zabránění kavitaci.

Obecná kritéria pro posouzení průmyslové instalace:

• Hg ＞ 0: Čerpadlo je instalováno nad hladinou kapaliny, známé jako instalace s sacím zdvihem, nejrozšířenější způsob instalace v průmyslových scénářích.
• Hg ＜ 0: Čerpadlo je instalováno pod hladinou kapaliny, známé jako zaplavená sací instalace, která eliminuje riziko nasátí vzduchu a poskytuje optimální antikavitační stabilitu.
• Nadměrná Hg: Pokud skutečná výška instalace překročí vypočítanou přípustnou hodnotu, nevyhnutelně dojde ke kavitaci, přerušení průtoku, nestabilnímu výstupu vody, poškození oběžného kola a dalším poruchám.

Hg zkrátka nelze libovolně nastavit jako instalační rozměr. Musí být odvozena přesným výpočtem a korekcí pracovních podmínek, fungující jako povinný index pro bezpečný, dlouhodobý a stabilní provoz čerpadla.

II. Základní základní pojmy: Přípustný sací zdvih Hs a čistá kladná sací výška Δh

Výpočet Hg čerpadla se opírá o dva hlavní parametry měřené výrobci čerpadel, které jsou také pro začátečníky nejvíce matoucími pojmy.

1. Přípustná sací výška Hs

Přípustná sací výška Hs se týká maximálního povoleného stupně vakua při vstupním tlaku čerpadla p₁, který přímo odráží kapacitu sání kapaliny odstředivého čerpadla.

Klíčové pravidlo: Hodnota Hs není získána z teoretických výpočtů; je experimentálně měřen výrobci čerpadel a uveden v katalozích čerpadel a na typových štítcích pro technický personál.

Standardní zkušební podmínky specifikované výrobci: Standardní hodnota Hs je kalibrována pro 20°C čistou vodu při standardním atmosférickém tlaku 1,013×10⁵ Pa. Jakmile se na místě změní nadmořská výška, teplota vody nebo dopravované médium, je nutné provést konverzi pracovních podmínek. Přímá aplikace katalogových parametrů povede k závažným chybám ve výpočtu.

2. Čistá pozitivní sací hlava Δh (NPSHr)

Čistá kladná sací výška Δh, nazývaná také požadovaná čistá kladná sací výška NPSHr, se většinou používá pro výpočet instalační výšky olejových čerpadel a vysoce přesných průmyslových čerpadel. Představuje přípustný stupeň vakua pro nasávání kapaliny čerpadla, tj. konečnou přípustnou instalační výšku čerpadla v jednotkách metru.

V souladu s parametry Hs je NPSHr uvedený v katalozích testován s 20°C čistou vodou jako médiem. Samostatná korekce je nutná při dopravě oleje, chemických kapalin a dalších speciálních médií.

Zjednodušený vzorec pro odhad sací výšky pro technické použití na místě:

Sací výška = Standardní vodní sloupec při atmosférickém tlaku (10,33 m) − Požadovaný NPSHr Δh − Bezpečnostní rezerva (0,5 m)

Standardní atmosférický tlak může unést výšku vakuového potrubí 10,33 metru. Bezpečnostní rozpětí 0,5 metru je široce přijímaný průmyslový standard, který zabraňuje okamžité kavitaci způsobené kolísáním pracovních podmínek.

III. Kompletní sada výpočtových vzorců pro geometrický sací zdvih odstředivého čerpadla Hg

Pro inženýrství na místě jsou vzorce rozděleny do přesných výpočtových vzorců a vzorců pro rychlé odhady na základě typu zařízení a výpočtových scénářů, které lze použít pro všechna čerpadla na čistou vodu, olejová čerpadla a chemická čerpadla.

1. Obecný přesný výpočetní vzorec

Hg = (Pa − Pv) / ρg − NPSHr − hw

Tento vzorec platí pro přesné výpočty pro většinu odstředivých čerpadel a je preferovaným vzorcem pro konstrukční ústavy a konstrukční týmy.

2. Běžný vzorec založený na povoleném sacím zdvihu

Hg = Hs1 − hw

Hs1 znamená přípustnou sací výšku upravenou pro skutečné pracovní podmínky; hw představuje celkovou tlakovou ztrátu sacího potrubí. Tento vzorec lze použít přímo, když je rychlostní hlava zanedbatelná.

3. Vzorec pro odhad rychlosti sání

Hg = 10,33 − Δh − 0,5

Vhodné pro rychlé ověření na místě, kontrolu zařízení a předběžný návrh schématu pro časovou efektivitu.

Definice parametrů:

• Hg: Přípustná geometrická sací výška odstředivého čerpadla (m). Skutečná výška instalace zařízení musí být menší než tato hodnota.
• Pa: Místní atmosférický tlak na místě (Pa); standardní hodnota provozních podmínek je 101325 Pa (10,33 m vodního sloupce).
• Pv: Tlak par dopravovaného média při aktuální teplotě (Pa). Vyšší teplota vody vede k vyššímu tlaku par a nižší dovolené Hg.
• ρ: Hustota dopravovaného média (kg/m³); výchozí hodnota pro čistou vodu je 1000 kg/m³.
• g: Gravitační zrychlení, pevně stanovené na 9,81 m/s².
• NPSHr/Δh: Požadovaná čistá kladná sací výška čerpadla (m), základní parametr z katalogů výrobců čerpadel.
• hw: Celková tlaková ztráta sacího potrubí (m), včetně ztrát třením, ztrát od kolen, ventilů a sít.
• Hs, Hs1: Přípustná sací výška podle původního katalogu a přípustná sací výška s korekcí pracovních podmínek (m).

IV. Metoda převodu parametrů Hs za nestandardních pracovních podmínek

Katalogové hodnoty Hs uváděné výrobci platí pouze pro 20°C čistou vodu při standardním atmosférickém tlaku. Konverze je povinná, když se pracovní podmínky na místě liší, což je odkaz, kde 90 % technického personálu dělá chyby.

1. Doprava čisté vody s různými pracovními podmínkami (kolísání nadmořské výšky a teploty vody)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: Místní atmosférický tlak převedený na ekvivalentní výšku vodního sloupce (m)
• Hv: Tlak nasycených par kapaliny při skutečné teplotě převedený na ekvivalentní výšku vodního sloupce (m)
• 10.33: Standardní výška vodního sloupce při atmosférickém tlaku
• 0,24: Tlak páry výška vodního sloupce 20°C čisté vody

2. Doprava oleje, chemikálií a jiných speciálních kapalin

Je vyžadována dvoustupňová konverze:

Krok 1: Opravte katalogovou hodnotu Hs pomocí výše uvedeného vzorce pro čistou vodu, abyste získali Hs1.

Krok 2: Proveďte sekundární korekci na Hs1 na základě hustoty, viskozity a charakteristik odpařování speciálního média, abyste získali ekvivalentní přípustnou sací výšku odpovídající médiu, poté doplňte výsledek do vzorce výpočtu Hg, abyste se vyhnuli poruchám zařízení způsobeným odchylkami ve výpočtu.

V. Praktické případy výpočtů pro více scénářů

Případ 1: Zjednodušený odhad sací výšky pomocí NPSHr

Dané podmínky: Požadovaný NPSHr Δh odstředivého čerpadla = 4,0 m, médiem je čistá voda za standardních pracovních podmínek.

Proces výpočtu:

Sací výška = 10,33 − 4,0 − 0,5 = 5,83 m

Závěr: Bezpečná montážní výška tohoto čerpadla musí být nižší než 5,83 m.

Případ 2: Přesný výpočet pro dvojí pracovní podmínky (voda při okolní teplotě a voda o vysoké teplotě)

Dané podmínky: Katalogová přípustná sací výška Hs = 5,7 m, celkový odpor sacího potrubí hw = 1,5 mH₂O, místní atmosférický tlak = 9,81×10⁴ Pa, rychlostní výška se ignoruje. Vypočítejte povolenou geometrickou sací výšku pro 20°C čisté vody a 80°C horké vody.

Pracovní podmínka 1: Doprava 20°C čisté vody

Místní atmosférický tlak se blíží standardním testovacím podmínkám výrobce, takže není potřeba žádná korekce Hs.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Závěr: Pro 20°C čistou vodu nesmí výška instalace čerpadla překročit 4,2 m pro bezpečný provoz.

Pracovní podmínka 2: Doprava 80°C horké vody

Korekce Hs je povinná pro vodu o vysoké teplotě. Údaje z vyhledávací tabulky: Tlak nasycených par vody o teplotě 80 °C = 47,4 kPa, odpovídající Hv = 4,83 mH20; místní atmosférický tlak Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Nahraďte opravený Hs1 pro výpočet instalační výšky:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Základní závěr: Záporná hodnota Hg znamená, že instalace sacího výtahu je za těchto pracovních podmínek při vysoké teplotě zakázána; instalace zaplaveného sání je povinná. Těleso čerpadla musí být minimálně 0,72 m pod hladinou kapaliny v nádrži, jinak dojde k silné kavitaci a ztrátě sání.

VI. Základní faktory ovlivňující odstředivé čerpadlo Geometrický sací zdvih Hg

Zvládnutí těchto klíčových faktorů umožňuje rychlou optimalizaci instalačních schémat a prevenci hlavních příčin kavitačních poruch:

1. Nadmořská výška: Vyšší nadmořská výška odpovídá nižšímu atmosférickému tlaku a nižší hodnotě Ha, což má za následek nižší korigovaný Hs1 a drasticky snížený přípustný Hg. Čerpadla instalovaná ve vysokých nadmořských výškách vyžadují sníženou instalační výšku nebo zaplavené uspořádání sání.
2. Střední teplota: Vyšší teplota kapaliny zvyšuje tlak nasycených par Hv, čímž se významně snižuje přípustná Hg. Voda o vysoké teplotě je obecně neslučitelná s instalací s vysokou sací výškou.
3. Tlaková ztráta potrubí: Delší sací potrubí, menší průměry potrubí a více kolen, ventilů a sít vedou k vyšším ztrátám hw a menšímu dostupnému Hg.
4. Vlastní výkon čerpadla: Menší požadovaná hodnota NPSHr a větší katalogová hodnota Hs poskytují vynikající antikavitační výkon a vyšší přípustnou instalační výšku.

VII. Běžná chybná kalkulace a úskalí instalace

Přímé použití originálních katalogových parametrů Hs a NPSHr bez korekce na nadmořskou výšku a teplotu vody, což vede ke zcela zkresleným výsledkům výpočtů.

Zanedbání tlakové ztráty sacího potrubí, spoléhání se pouze na teoretické výpočty, což vede k nadměrné skutečné výšce instalace a kavitaci čerpadla.

Žádná bezpečnostní rezerva, instalace na vypočítanou mezní hodnotu. Ke kavitaci dochází okamžitě po usazování vodního kamene v potrubí nebo po kolísání pracovních podmínek.

Instalace s nuceným sáním pro vysokoteplotní média a aplikace ve velkých nadmořských výškách, ignorující požadavek na zaplavené sání indikovaný zápornými hodnotami Hg.

Přímá aplikace receptur čisté vody na olejová a chemická média bez sekundární korekce média.

VIII. Často kladené otázky

Q1: Co znamená negativní geometrický sací zdvih Hg odstředivého čerpadla?

Negativní Hg znamená, že čerpadlo nemůže čerpat kapalinu přes instalaci sací výšky. Je vyžadováno zaplavené uspořádání sání, přičemž středová osa vstupu čerpadla je umístěna pod povrchem kapaliny sací nádrže, aby se plně eliminovalo riziko nasávání vzduchu a kavitace. Toto uspořádání je široce používáno pro vysokoteplotní vodu, dopravu chemických kapalin a aplikace ve vysokých nadmořských výškách.

Q2: Proč nelze katalogové parametry Hs použít přímo na místě?

Katalogové hodnoty Hs jsou experimentální data kalibrovaná pouze pro 20°C čistou vodu za standardního atmosférického tlaku. Jakákoli změna nadmořské výšky na místě, teploty vody nebo dopravovaného média mění tlak par kapaliny a atmosférický tlak, což vyžaduje převod pracovních podmínek před tím, než lze Hs použít pro výpočty.

Q3: Jaký je vztah mezi NPSHr a geometrickou sací výškou?

Větší požadovaný NPSHr Δh odpovídá slabšímu antikavitačnímu výkonu a nižší povolené výšce instalace. Menší NPSHr poskytuje lepší kapacitu sání kapaliny a vyšší přípustnou instalační výšku.

Q4: Proč je ve výpočtech čerpadla povinná bezpečnostní rezerva 0,5 m?

Nejistoty na místě zahrnují kolísání teploty vody, změnu měřítka potrubí, kolísání průtoku a odchylky tlaku. Rezervovaná bezpečnostní rezerva 0,5 m zabraňuje okamžité kavitaci a zajišťuje dlouhodobý stabilní provoz zařízení.

IX. Shrnutí

Výpočet geometrické sací výšky Hg odstředivého čerpadla se soustředí na dva základní parametry: přípustnou sací výšku Hs a požadovaný NPSHr Δh. Rychlý odhad funguje pro standardní pracovní podmínky, zatímco korekce na teplotu vody, nadmořskou výšku a médium je povinná pro nestandardní scénáře. Kladná nebo záporná hodnota Hg přímo určuje, zda se použije sací výška nebo zaplavená sací instalace, což slouží jako klíč k zamezení kavitace čerpadla, abnormálního hluku, nedostatečného výkonu vody a poškození oběžného kola. Pro inženýrské aplikace je přísně zakázáno přímé použití nekorigovaných katalogových parametrů a instalace na teoretické mezní hodnotě. K zajištění účinného, ​​stabilního a dlouhodobého provozu čerpadla je vyžadován přesný výpočet s korekcí provozních podmínek na místě a rezervovanou bezpečnostní rezervou.
