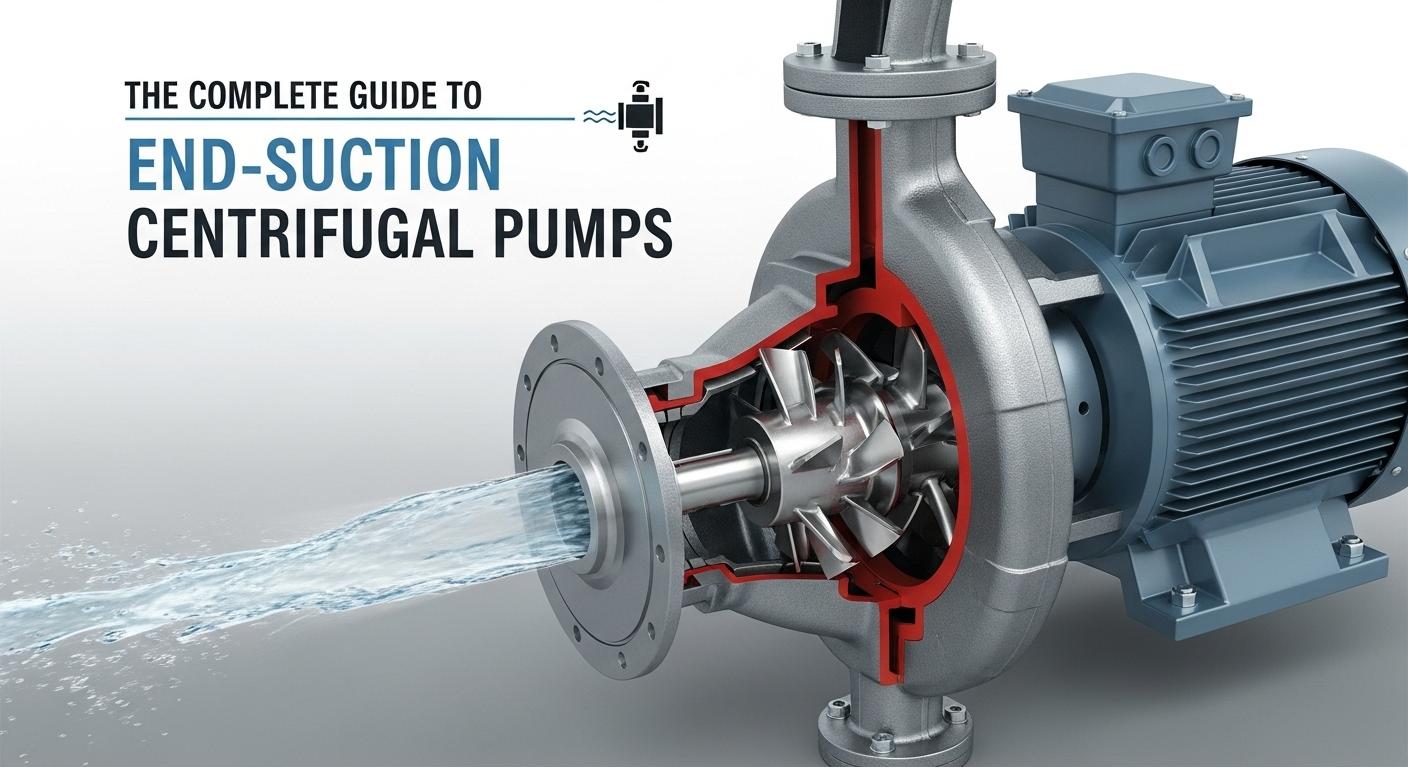

Kompletní průvodce odstředivými čerpadly

I. Základní porozumění odstředivým čerpadlům na koncovém prostředí

Jako klíčová větevodstředivá čerpadla, odstředivá čerpadla na koncovém prostředí se díky jejich kompaktní struktuře a vynikající efektivitě stala hlavní silou přenosu tekutin v průmyslové výrobě a občanských zařízeních. Od středního oběhu v továrních workshopech a tlakové podpoře pro přívod městské vody, po výměnu tepla v systémech HVAC a nouzového přenosu vody ve scénářích požáru, se široce používají v desítkách polí, jako jsou petrochemikálie, obecní inženýrství a energetická energie, která slouží jako kritické vybavení k zajištění nepřetržitého a stabilního provozu různých systémů.

Ii. Struktura a pracovní princip odstředivých čerpadel na koncové

1. Funkční analýza základních strukturálních komponent

• Sání a výbojové komponenty: Sací příruba je umístěna na jednom konci krytu čerpadla a přijímá konstrukci vstupu axiální vody, aby se snížil odpor vstupu tekutin; Výbojová příruba je distribuována při 90 ° svislém úhlu na sací konec, což usnadňuje rozložení potrubí.
• Oběžné kolo a kryt čerpadla: Oběžné kolo je jádrem přenosu energie, většinou uzavřeného designu (převážně z nerezové oceli), který vyvíjí odstředivou sílu na tekutinu prostřednictvím vysokorychlostní rotace; Obal čerpadla ve tvaru voluty přeměňuje kinetickou energii tekutiny na tlakovou energii, aby bylo dosaženo přenosu tlaku.
• Systém hřídele a těsnění: Hřídel čerpadla spojuje oběžné kolo s motorem a přenáší rotační výkon; Mechanické těsnění nebo balicí těsnění zabraňují úniku tekutiny podél hřídele, což zajišťuje operační těsnost.
• Podpora a pohon: Ložiskový pouzdro podporuje systém hřídele, aby se snížilo rotační tření; Motor je většinou standardním asynchronním motorem, poháněným spojováním nebo přímým připojením k přizpůsobení se různým požadavkům na výkon.

2. princip třístupňového pracovního principu

• Sací fáze: Když motor spustí, řídí se otočení oběžného kola a vytvoří oblast nízkého tlaku ve středu oběžného kola. Tekutina vstupuje do dutiny čerpadla pomocí sacího potrubí pod atmosférickým tlakem.
• Fáze zrychlení: Poté, co tekutina vstoupí do kanálů kovového kola, pohybuje se radiálně směrem ven pod odstředivou silou, s významným zvýšením rychlosti a kinetické energie.
• Stupeň tlaku a vypouštění: Když vysokorychlostní tekutina vstoupí do volby, průřezová plocha kanálu průtoku se postupně rozšiřuje, čímž se snižuje rychlost toku a přeměňuje kinetickou energii na statický tlak. Nakonec je tekutina dodávána do cílového potrubí přes výbojovou přírubu.

Iii. Výkonné charakteristiky odstředivých čerpadel na koncové

1. interpretace klíčových parametrů výkonu

Parametry výkonu jádra odstředivých čerpadel na koncových místech určují jejich aplikační scénáře: rozsah průtoku je obvykle 5-1000 m³/h, splňuje malé a střední potřeby přenosu toku; Hlava je obecně 10-200 m, vhodná pro nízké a střední hlavy; Účinnost může dosáhnout 75%-90%, s významnými účinky na úsporu energie; Čistá pozitivní sací hlava (NPSHR) je malá a snižuje omezení výšky instalace na sacím potrubí.

2.. Tři základní výhody

• Vysoká účinnost a úspora energie: Optimalizovaný hydraulický design minimalizuje ztrátu přeměny energie. Poté, co chemický podnik nahradil jeho stará čerpadla těmito čerpadly, jedna jednotka ušetřila více než 50 000 kWh elektřiny ročně.
• Snadná údržba: Složky mají vysoký stupeň standardizace. Výměna mechanických těsnění nevyžaduje demontáž celého čerpadla, což zmenší průměrnou dobu údržby o 40% ve srovnání s podobnými čerpadly.
• Široká přizpůsobitelnost aplikace: Nahrazením materiálů oběžného kola (např. Hastelloy, slitina titanu) může přenášet speciální média, jako jsou roztoky kyselé báze a odpadní vody obsahující stopové částice.

IV. Výběr klíčových bodů odstředivých čerpadel na koncové

1. Předběžný výzkum parametrů

Je třeba objasnit dvě základní rozměry:

• Střední vlastnosti: Vhodné pro média s viskozitou <200 cst a obsahem pevného ≤ 5%; Výběr materiálu by měl odpovídat korozivitě média.
• Opodmínky: Návrh průtoku, jmenovitá hlava, střední teplota a tlak systému. K dispozici je zejména čistá pozitivní sací hlava (NPSHA), aby byla zajištěna bezpečnostní rozpětí NPSHA> NPSHR + 0,5 m.

2. demontáž procesu výběru

1. Určete základní parametry: Označte průtok (normální/maximální provozní podmínky) a hlavu (s ohledem na 10% -15% ztrátu potrubí) na základě požadavků na proces.
2. Specifikace modelu porovnávat čerpadlo: Podívejte se na křivku výkonu výrobce čerpadla a vyberte modely, kde provozní bod spadá do ± 10% nejlepšího bodu účinnosti (BEP).
3. Potvrďte motor a příslušenství: Vyberte motor založený na výkonu hřídele čerpadla (s vyhrazenou výkonem 10% -15%), výběrem mezi výbuchem nebo běžnými motory; Porovnejte příslušenství potrubí, jako jsou kontrolní ventily a filtry.
4. Konečné ověření materiálu: U korozivních médií ověřte, zda kryt čerpadla (např. 304/316L z nerezové oceli) a materiály oběžného kola splňují požadavky na odolnost proti korozi.

V. Aplikační pole

1. základní scénáře v průmyslové výrobě

• Chemický průmysl: Přenáší organická rozpouštědla, jako je methanol a ethylenglykol, nebo zředěné roztoky kyseliny/alkalií; Vyžadují se kryty čerpadel vyrobených z materiálů odolných vůči korozi.
• Power Industry: Používá se pro cirkulaci chladicí vody v pomocných zařízeních kotle a přenosu kalu v systémech odsiření; Obaly čerpadla musí být odolné proti teplotě a odolné proti opotřebení.
• Zpracování potravin: Přenáší sanitární média, jako je ovocná šťáva a mléčné výrobky; musí dodržovat FDA nebo 3A sanitární standardy.

2. klíčové role v městských a stavebních odvětvích

• Dodávka městské vody: Odstředěná čerpadla na koncovém prostředí se používají v čerpacích stanicích sekundárních tlakových tlaků k dosažení přívodu vody s konstantním tlakem pro budovy s vysokým vstupem, s flexibilním nastavením toku.
• Opravy odpadních vod: Používá se ke zvednutí odpadních vod po mřížce a návratu kapaliny z provzdušňovacích nádrží, vhodné pro podmínky s malým množstvím zavěšených pevných látek.
• HVAC: Slouží jako chlazená čerpadla s cirkulací vody a chladicí vody, aby byla zajištěna regulace teploty ve velkých budovách, jako jsou nákupní centra a hotely.

Vi. Instalace a uvedení do provozu odstředivých čerpadel na koncové

1. Příprava před instalací

Nadace musí být plochá a pevná, s dostatečným vyhrazeným prostorem údržby; Průměr sacího potrubí by neměl být menší než vstupní průměr čerpadla, s méně lokty a ventily, aby se zabránilo kavitaci; Vypouštěcí potrubí musí být vybaveno tlakovým měřidlem a kontrolovanými ventily, aby se zabránilo vodnímu kladivu.

2.. Klíčové body uvedení do provozu

• Inspekce potrubí: Proveďte tlakový test po instalaci, abyste zajistili únik potrubí; Zkontrolujte odchylku zarovnání vazby s radiálními a axiálními odchylkami ≤ 0,1 mm.
• Test bez zatížení a načítání: Spusťte bez zatížení po dobu 10-15 minut, kontrolujte teplotu ložiska (≤ 75 ℃) a vibrace (≤ 4,5 mm/s); Během testovacích běhů zatížení upravte ventily postupně a zaznamenejte, zda průtok a hlava splňuje hodnoty návrhu.

Vii. Údržba a řešení problémů odstředivých čerpadel

1. Kontrolní seznam denních údržby

• Denní inspekce: Zkontrolujte teplotu ložiska, únik těsnění (kapání ≤ 10 kapek/minutu je normální) a vstupní/výstupní tlak.
• Týdenní údržba: Doplňte mazivo ložiska (hlavně tuk na bázi lithia) a čistý prach na povrchu krytu čerpadla.
• Čtvrtletní inspekce: Zkontrolujte opotřebení oběžného kola, změřte hru na koncovou hřídeli a kalibrujte přesnost tlakových měřidel a průtokových metrů.

2. společné chyby a řešení

• Nedostatečný tok: Mezi běžné příčiny patří blokované sací potrubí, opotřebované oběžné kolby a nízká rychlost motoru; Roztoky mají čistit filtry, vyměnit oběžné kolo a kontrolovat frekvenci motoru.
• Přehřáté ložiska: Většinou způsobené nedostatečným/zhoršeným tukem nebo velkým odchylkem zarovnání vazby; Doplňte/vyměňte tuk a znovu kalibrujte spojku.
• Těžký únik těsnění: Způsobené hlavně opotřebovanými těsněními, ohnutými čerpacími hřídelemi nebo nečistotami v médiu; Vyřešte výměnou těsnění, opravou hřídele čerpadla a instalací filtrů potrubí.

Viii. Specifikace bezpečnostních operací pro odstředivá čerpadla

1. Bezpečnostní kontrola před spuštěním

Potvrďte, že tělo čerpadla a potrubí jsou pevně spojeny, bez uvolněných kotevních šroubů; Zkontrolujte, zda je zapojení motoru správné a uzemnění je spolehlivé; Zavřete ventil vypouštěcího potrubí, otevřete sací potrubí ventil a ujistěte se, že dutina čerpadla je naplněna tekutinou.

2. monitorování bezpečnosti během provozu

Je přísně zakázáno rozebírat jakékoli komponenty, zatímco čerpadlo běží, aby se zabránilo zranění vysokotlakém vyhazování tekutin; Pečlivě sledujte proud motoru a teplotu ložiska - pokud přesahují jmenovité hodnoty nebo dochází k abnormálnímu šumu/vibraci, okamžitě zastavte čerpadlo pro kontrolu; Zakazuje dlouhodobý provoz za podmínek pod 30% jmenovitého průtoku, aby se zabránilo přehřátí tekutiny uvnitř čerpadla.

3. manipulace s bezpečností po vypnutí

Nejprve zavřete ventil s potrubím a poté odřízněte napájení motoru; Pokud přenášíte vysokoteplotní nebo korozivní média, propláchněte potrubí, aby se zabránilo zbytkovému médiu krystalizovat nebo korodovat tělo čerpadla; Po odstavení v zimě vypusťte tekutinu v dutině čerpadla a potrubí, abyste se vyhnuli mrazu a praskání komponent.

Ix. Porovnání odstředivých čerpadel a jiných typů čerpadla

1. Porovnání s vertikálními odstředivými čerpadly

Odstředěná čerpadla v koncových směrech zabírají větší plochu, ale snáze je instalace a údržba; Vertikální odstředivá čerpadla zabírají méně prostoru, vhodné pro scénáře omezené prostorem, ale vyžadují demontáž potrubí během údržby, což vede k vyššímu nákladům na údržbu. Oba jsou vhodné pro podmínky nízké až střední hlavy a odstředivá čerpadla na koncovém prostředí mají lepší účinnost ve scénářích malých a středních průtoků.

2. Porovnání s čerpadly z pozitivního přemístění

Čerpadla pozitivního posunu (např. Převodová čerpadla, čerpadla s membránami) jsou vhodná pro vysokou viscozitu, vysokotlaké podmínky, ale mají úzký rozsah nastavení toku; Odstředěná čerpadla v koncových směrech jsou vhodná pro nízkou viskozitu, podmínky s nízkým až středním tlakem, s flexibilním nastavením toku a vysokou účinností. Při přenášení médií s nízkou viscozitou, jako je čistá voda a rozpouštědla, mají odstředivá čerpadla na koncovém prostředí.

X. Vývojové trendy odstředivých čerpadel na koncové

1. inovace materiálu a designu

Přijměte keramicky potažené oběžné kolby a kompozitní kryty čerpadla, aby se zlepšila odolnost proti opotřebení a odolnost proti korozi; Optimalizujte hydraulické modely a navrhujte efektivnější průtokové kanály prostřednictvím simulace CFD, aby se dále snižovalo spotřebu energie.

2. aplikace inteligentních monitorovacích systémů

Integrace vibračních senzorů, teplotních senzorů a inteligentních měřičů elektřiny k dosažení vzdáleného monitorování prostřednictvím platforem IoT; Kombinujte algoritmy AI pro předpovídání poruch, poskytujte časná varování pro selhání ložiska a opotřebení těsnění, čímž se sníží neplánované prostoje.

3. podpora technologií úspory energie

Přizpůsobte variabilní frekvenční pohony (VFD) k dosažení nastavení bezprostředního toku, což ušetří o 20%-30% více energie než tradiční nastavení škrticího škrticího prostoru; Podporovat permanentní magnetové synchronní motory, které jsou 5%-8% účinnější než asynchronní motory, což pomáhá průmyslovému sektoru dosáhnout cílů „duálního uhlíku“.

Xi. Často kladené otázky (FAQ)

Otázka: Co může způsobit, že odstředivé čerpadlo na koncovém nastavení nemá po spuštění žádný průtokový výstup?

A: Mezi hlavní příčiny patří přívod vzduchu v dutině čerpadla v důsledku úniku vzduchu v sacím potrubí, blokované sací filtry, obrácená rotace oběžného kola (potřeba přepínat sekvenci fáze kabelů motoru) a dutina čerpadla není vyplněna tekutinou (potřebuje znovu předcházet pumpu).

Otázka: Jak prodloužit životnost odstředivého čerpadla na koncovém nastavení při přenosu média obsahujícího malé množství částic?

A: Můžete použít polootevřený oběž, abyste se vyhnuli rušení částic; Nainstalujte hrubý filtr do sacího potrubí (velikost sítě filtru vybraná na základě velikosti částic); Používejte oběžné kolo z materiálů odolných proti opotřebení, jako je litina s vysokým obsahem chromia; Ovládejte průtok v rámci nejlepšího rozsahu účinnosti během operace, aby se snížilo opotřebení oběžného kola.

Otázka: Co by se mělo udělat, pokud dojde k závažnému vibraci během provozu odstředivého čerpadla na koncovém prostředí?

A: Nejprve zastavte čerpadlo pro kontrolu. Mezi běžné příčiny patří nadměrná odchylka zarovnání spojky, nevyvážené opotřebení oběžného kola, poškozená ložiska a volné kotevní šrouby. Musíte znovu kalibrovat zarovnání spojky, vyměnit opotřebované oběžné kolo nebo utažení kotevních šroubů. Restartujte čerpadlo až po odstranění vibrací.

Otázka: Proč si vybrat Teffiko?

A: Jako italský výrobce,Teffikoje přední podnik v globálním průmyslovém odvětví průmyslových čerpadel s 20 lety zkušeností s výzkumem a vývojem a výrobou. Zaměřuje se na centrifugální čerpadla, šroubová čerpadla atd. A vede v polích, jako je výroba energie a petrochemikálie, poskytující přizpůsobená řešení. Všechny produkty podléhají 100% testování a získaly certifikace, jako je ISO 9000.

Xii. Součet

Závěrem lze říci, že odstředivá čerpadla v koncových směrech vykazují vynikající výkon a všestrannost v různých průmyslových odvětvích. Jejich výhody - například jednoduchý design, snadná údržba a vysoká účinnost - je považují za oblíbenou volbu pro aplikace pro přenos tekutin. Jako výrobce italského odstředivého čerpadla s více než 20 lety zkušeností,Teffikose zavazuje poskytovat vysoce kvalitní čerpadla, která vyhovují vašim specifickým potřebám, což vám umožní zažít jeho jedinečnou spolehlivost a vynikající kvalitu.
