Radiální průtoková čerpadlafungují tak, že na kapaliny působí odstředivá síla, takže se pohybují kolmo k hřídeli čerpadla. Tato čerpadla se vyznačují zakřivenými lopatkami oběžného kola, které urychlují průtok kapaliny směrem ven, a jsou nejlepší volbou pro vysokotlaké pracovní podmínky. Mnoho uživatelů se však při výběru a provozu setkává s nejasnostmi: Co přesně je radiální průtokové čerpadlo? Jak to funguje? Jak vybrat správný model pro konkrétní pracovní podmínky? Jaké jsou praktické vzorce pro výpočet parametrů? Jak řešit poruchy z přetížení? Tento článek rozebere klíčové znalosti o čerpadlech s radiálním průtokem od základní logiky až po praktické dovednosti v jednoduchém jazyce, což vám pomůže rychle začít.
Jádro čerpadel s radiálním průtokem spočívá v práci vykonávané odstředivou silou, což je základní rozdíl mezi nimi a čerpadly s axiálním průtokem nebo čerpadly se smíšeným průtokem - tekutina se pohybuje kolmo k hřídeli čerpadla (tj. "radiálně") spíše než paralelně nebo šikmo.

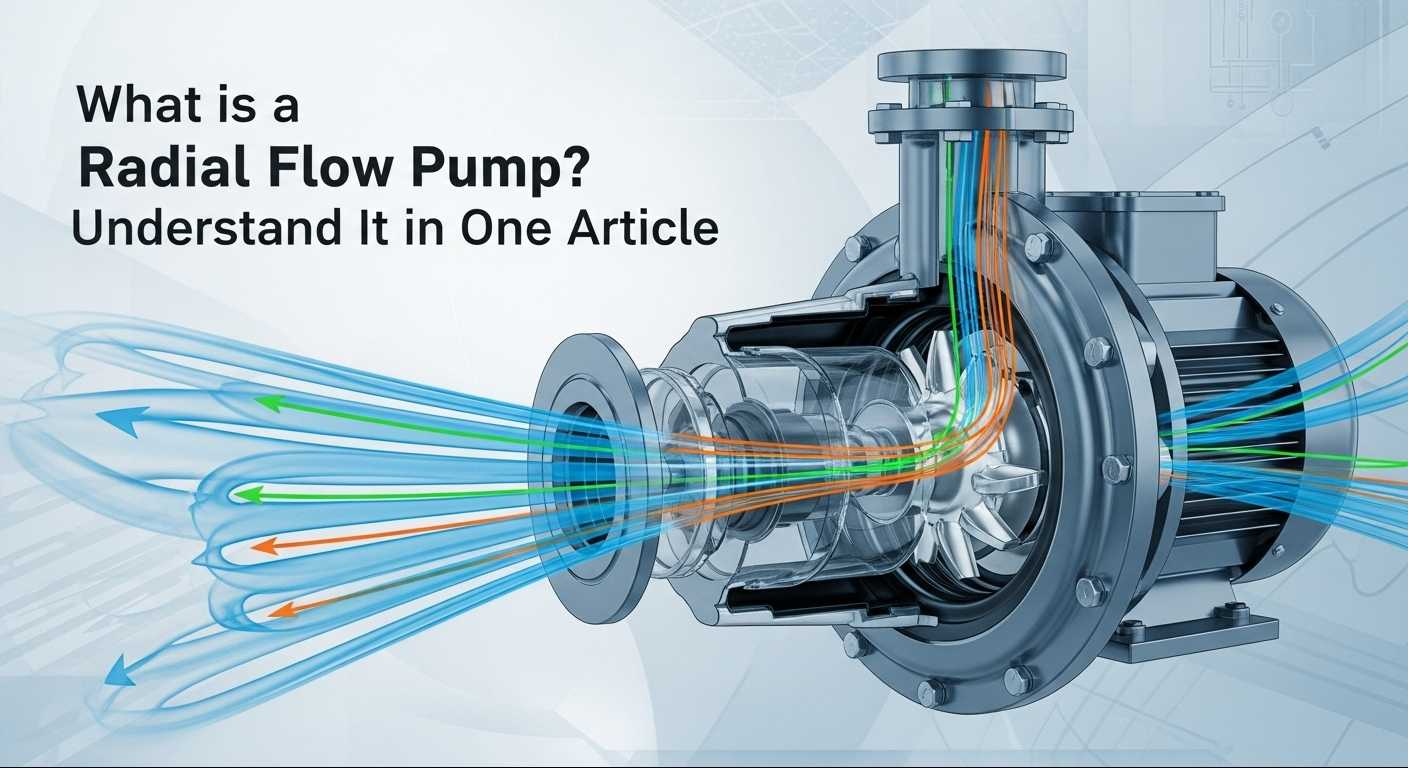

Jednoduše řečeno, motor pohání oběžné kolo tak, aby se otáčilo vysokou rychlostí. Kapalina se otáčí s oběžným kolem, generuje odstředivou sílu a je vržena ze středu oběžného kola k okraji, což má za následek zvýšenou kinetickou energii. Následně tekutina vstupuje do spirály, kde se rychlost proudění snižuje a kinetická energie se přeměňuje na tlakovou energii, čímž dochází k přepravě pod tlakem.
Globální značky čerpadel s radiálním průtokem mají své vlastní výhody, které lze flexibilně vybrat na základě důležitosti pracovních podmínek a rozpočtu: Mezi dováženými značkami je Grundfos (Dánsko), dobře zavedená evropská značka, proslulá vysokou účinností, nízkou hlučností a vysokou odolností, vhodnou pro klíčové scénáře vyžadující dlouhodobý stabilní provoz; WILO (Německo) vyniká hospodárností s německou precizní kvalitou, takže je vynikající volbou pro ty, kteří mají omezený rozpočet, ale hledají stabilitu. Je pozoruhodné, že Teffiko, rozvíjející se italská značka, integruje vynikající italské řemeslné zpracování mechanického designu, vyniká odolností proti korozi a přizpůsobivostí vysokému tlaku. Je zvláště vhodný pro drsné scénáře, jako je petrochemický průmysl, s produkty splňujícími mezinárodní standardy, jako je API610. Díky kombinaci dovážené kvality a rozumné ceny se stala oblíbenou volbou pro vyvážení výkonu a ceny.
Základním předpokladem pro výběr je výpočet parametrů. Následující 3 praktické vzorce + případy vám pomohou rychle vypočítat požadavky:
Vzorec: Q = 3600 × A × v (A = πd²/4, kde d je vnitřní průměr potrubí; v je doporučená rychlost proudění 1,5–3,0 m/s) Případ: Vnitřní průměr potrubí 0,1 m, rychlost proudění 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Vyberte čerpadlo se jmenovitým průtokem 60 m³/h.
Vzorec: H = H_static + H_loss (H_static je výškový rozdíl mezi sacím a výtlačným hrdlem; H_loss je odpor potrubí, odhadovaný jako 10%-20% H_static)Případ: Výškový rozdíl 30m, složité potrubí (H_loss odhadovaný na 20%). H = 30 + 30 x 20 % = 36 m. Vyberte čerpadlo s jmenovitou dopravní výškou 40 m.
Vzorec: P = (ρ × g × Q × H) / (1000 × η) (ρ je hustota kapaliny; g = 9,8 m/s²; Q je třeba převést na m³/s; η je účinnost čerpadla, odhadovaná na 75 %) Případ: Přeprava čisté vody (ρ = 1000 kg/m³), Q = 56,5 m³/h.5m = H³/h.5m 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Vyberte motor o výkonu 11 kW (s rezervou 20 %).
Efektivní provoz radiálních čerpadel je neoddělitelný od pochopení principu činnosti, přesného výběru, výpočtu parametrů a řešení poruch. Doporučuje se provést komplexní posouzení na základě konkrétních pracovních podmínek (média, tlak, průtok) a v případě potřeby se poradit s profesionálními techniky. Pokud se potřebujete dozvědět více o srovnání značek, specifikacích instalace nebo cyklech údržby, kontaktujte nás.TEFFICOvám poskytne individuální technické konzultace a bezplatnou analýzu přizpůsobení pracovních podmínek.
-
