Pokud provozujete nebo navrhujete aodstředivé čerpadlosystém, NPSH (Net Positive Suction Head) je termín, kterému se prostě nevyhnete. Nejde jen o fyzikální parametr, ale o kritickou dělicí čáru, která určuje, zda vaše čerpadlo poběží hladce po desetiletí nebo bude sešrotováno kvůli kavitaci během několika měsíců.

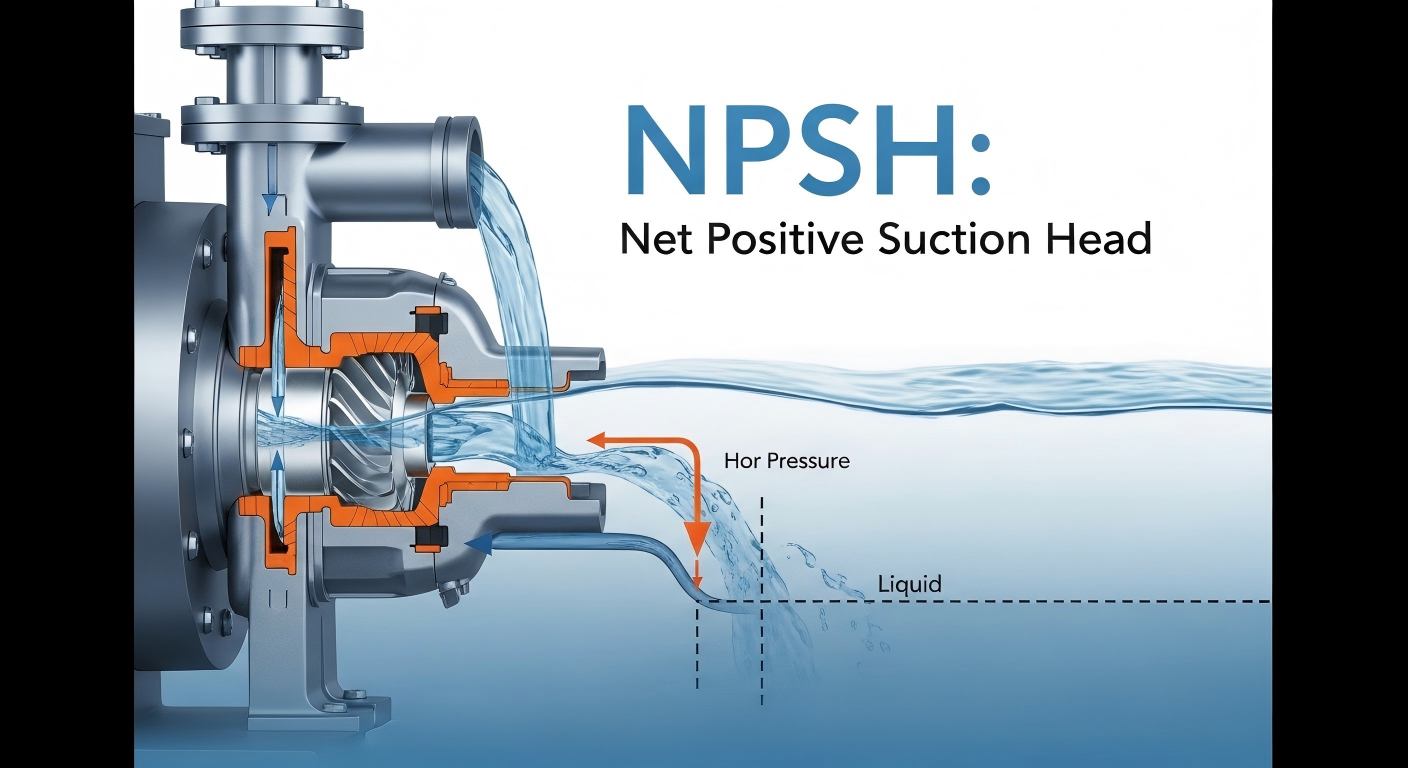

NPSH označuje efektivní přetlakovou energii, kterou skutečně má kapalina na vstupu odstředivého čerpadla. Jeho hlavní funkcí je překonat odpor proudění a zabránit odpařování kapaliny a běžně se měří v metrech vodního sloupce (m) nebo stopách sloupce kapaliny (ft).
Když je odstředivé čerpadlo v provozu, vytváří se na vstupu oběžného kola nízkotlaká zóna v důsledku vysokorychlostního proudění kapaliny. Pokud zde tlak klesne pod tlak nasycených par kapaliny, kapalina se okamžitě vypaří a vytvoří velké množství bublin páry. Jak bubliny proudí s kapalinou do vysokotlaké zóny oběžného kola, rychle se zhroutí a implodují. Tento jev je známý jako kavitace – nejničivější způsob selhání odstředivých čerpadel. Existence NPSH spočívá v udržení spodní linie tlaku a zabránění vzniku kavitace.
Záměna těchto dvou pojmů je příčinou číslo jedna nesprávného výběru na technických webech a ve vyhledávání Google. Aby byla zajištěna bezpečnost čerpadla, musí být jejich vztah jasně pochopen.
Kolik energie může systém skutečně poskytnout?
NPSHA je zcela určen podmínkami vaší instalace a nemá nic společného se značkou čerpadla. Záleží na následujících faktorech:
Kolik energie spotřebuje samotné čerpadlo?
NPSHR je inherentní charakteristika čerpadla, stanovená výrobcem přísným testováním a vyznačená na výkonnostní křivce čerpadla. Představuje spotřebu energie potřebnou k tomu, aby kapalina proudila ze vstupu čerpadla do bodu minimálního tlaku uvnitř oběžného kola.

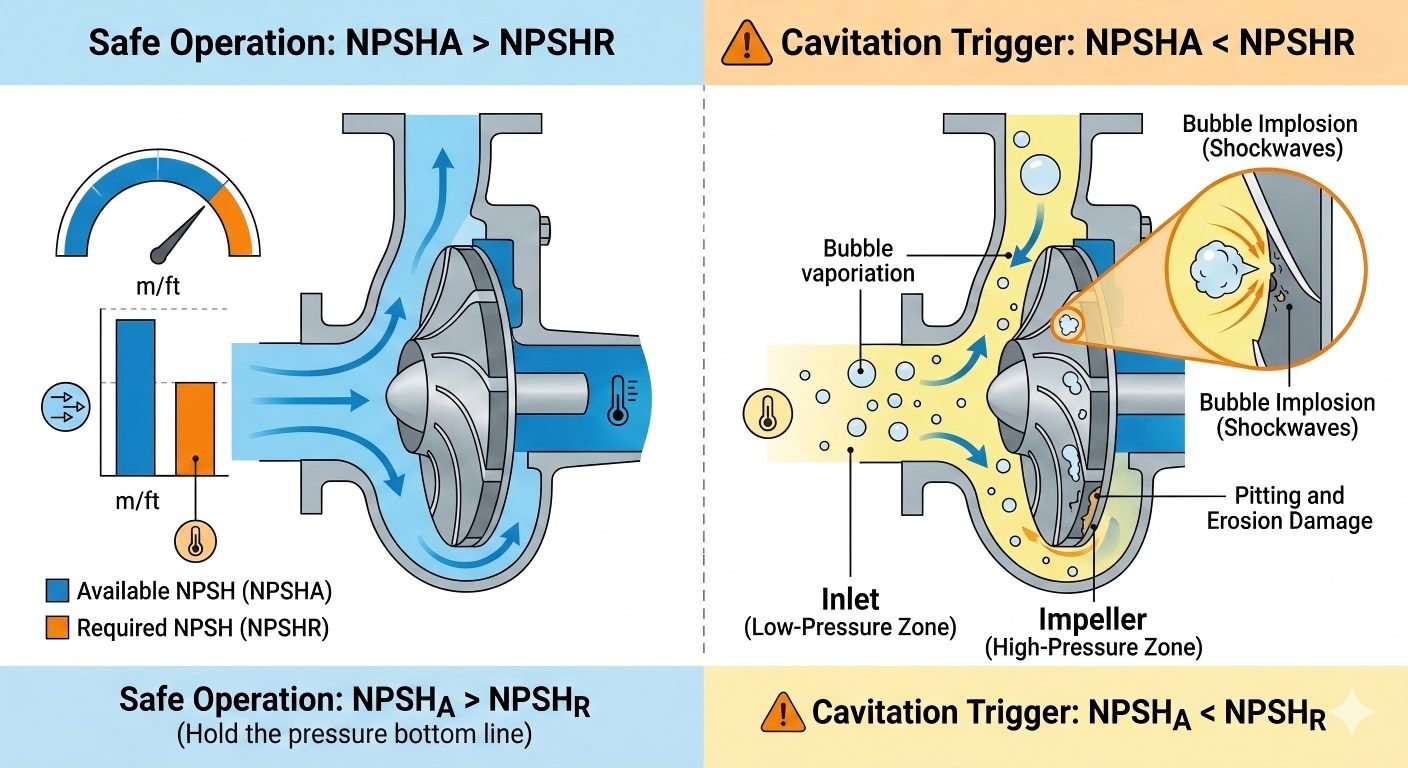

Když je NPSHa < NPSHR, je vstupní tlak čerpadla nižší než tlak par kapaliny a kavitace se vyskytuje postupně, což nakonec způsobí nevratné poškození zařízení.
| Typ nebezpečí | Specifické projevy | Rozsah dopadu |
|---|---|---|
| Poškození součásti | Důlky a dutiny na oběžných kolech a tělesech čerpadel, únava a perforace kovu, snížená strukturální pevnost | Komponenty jádrového proudu, přímo zkracující životnost čerpadla |
| Snížení výkonu | Výrazný pokles průtoku a dopravní výšky, prudké snížení hydraulické účinnosti, abnormální nárůst spotřeby energie | Celková účinnost čerpacího systému, nesplnění procesních požadavků |
| Abnormální hluk a vibrace | Těleso čerpadla vydává jedinečný abnormální hluk, jako je „válení štěrku“ nebo „náraz mramoru“, se silnými vibracemi | Pomocné součásti, jako jsou ložiska, spojky a těsnění, spouštějící sekundární poruchy |
| Selhání těsnění | Zvýšené vibrace a teplotní výkyvy vedou k prudkému zkrácení životnosti mechanických ucpávek (např. RS60A jednopružinové elastomerové vlnovcové těsnění) | Netěsnost hřídelové ucpávky, střední únik, zvýšená potenciální bezpečnostní rizika |
| Silné vypnutí | Místní přehřátí způsobuje rychlé odpařování kapaliny, což nakonec vede k zadření čerpadla a vyhoření motoru | Sešrotování celého zařízení, výpadky výroby a ekonomické ztráty |
V pracovních podmínkách na místě lze NPSHa upravit pomocí optimalizace systému. Hlavní směry optimalizace jsou následující, které lze implementovat podle skutečných scénářů:
Co je čistá pozitivní sací hlava (NPSH)? Je to dělicí čára mezi efektivním provozem a katastrofálním selháním.
Nečekejte, až uslyšíte zvuk „pumpování kamenů“, abyste mohli jednat.Teffikoje odhodlána poskytovat vám fluidní řešení, která nejen splňují standardy, ale také překonávají očekávání. Od přesné analýzy pracovních podmínek až po vynikající výrobu čerpadel integrujeme maximální výkon NPSH do každého zařízení a zajišťujeme, že váš systém bude efektivně fungovat v tichosti a bez problémů s kavitací.
