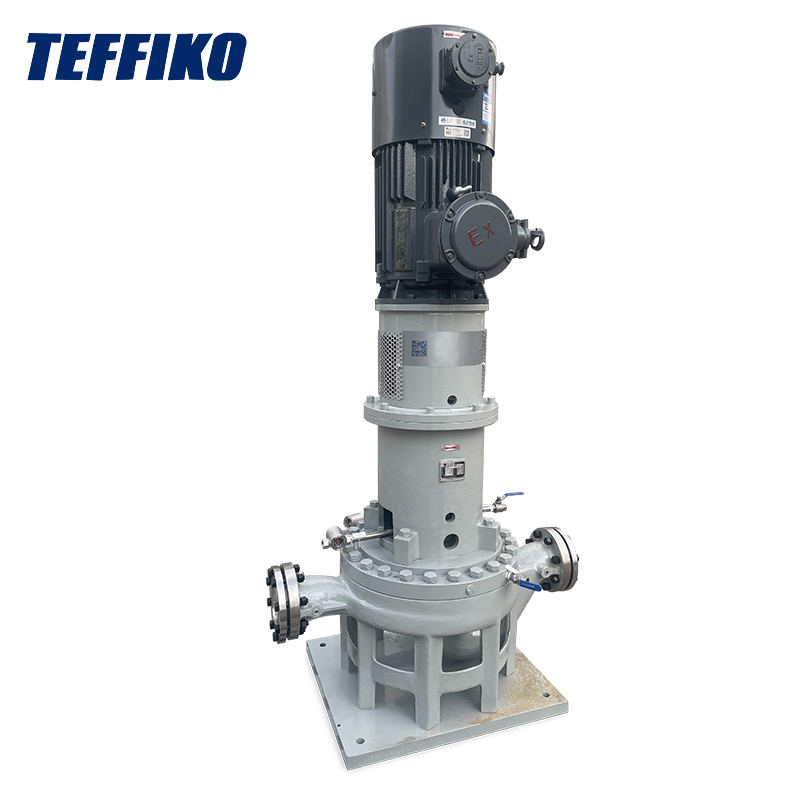

Vertikální čerpadlo pro chemické procesy API OH3

Po více než desetileté práci v chemických závodech jsem viděl příliš mnoho případů půlnočních návalových oprav a odstávek výroby za účelem nápravy kvůli špatnému výběru čerpadla. Zejména proVertikální chemická procesní čerpadla API OH3, mnoho lidí si myslí: "Je to jen čerpadlo; pokud je průtok dostatečný a dopravní výška odpovídá normě, je to v pořádku." Realita je ale taková, že provozní podmínky jsou mnohem složitější. Dnes, když spojím chyby, které jsem udělal, a problémy, které jsem pomohl zákazníkům vyřešit, budu mluvit o tom, jak vybrat skutečně spolehlivé čerpadlo API OH3 pro vaši továrnu.

1. Nespěchejte s kontrolou modelu; nejprve si ujasněte, k čemu to opravdu potřebujete

Před výběrem čerpadla si položte několik otázek:

• co převážíte? Kyselina chlorovodíková? Roztok hydroxidu sodného? Nebo kaše s nějakými částicemi?
• Jaká je teplota? Pokojová teplota nebo vyšší než 150 ℃?
• Kolik metrů krychlových za hodinu potřebujete přečerpat? Je odpor systému vysoký?
• Je na vstupu podtlak? Jaký je požadovaný výstupní tlak?

Nejedná se o „vyplňování formulářů povrchním dodavatelům“, ale o klíč k určení, zda čerpadlo může správně fungovat. Jednou jsem měl zákazníka, který pouze řekl: „Potřebuji čerpadlo OH3 odolné proti korozi“, ale to, které bylo dodáno, bylo vyrobeno z nerezové oceli 316L — — používané ve vysokoteplotních médiích obsahujících chloridové ionty, oběžné kolo bylo za tři měsíce proděravěno a perforováno. Později jsem zjistil, že se nezmínil o stopách chloridů v médiu. Takže čím podrobnější bude analýza dat, tím jednodušší to bude později.

2. Různá média vyžadují různá čerpadla

Čerpadla API OH3 skutečně dokážou zpracovat různé chemické kapaliny, ale nelze použít jen tak ledajaké čerpadlo. Například:

• Koncentrovaná kyselina sírová? Drž se dál od běžné nerezové oceli; jít na litinu s PTFE nebo s vysokým obsahem křemíku;
• Vysokoteplotní roztok hydroxidu sodného? 316L nemusí vydržet; je třeba zvážit slitiny na bázi niklu;
• Viskózní pryskyřice nebo lepidla? Obyčejná odstředivá oběžná kola je nedokážou nasát; jsou potřeba otevřená nebo polootevřená oběžná kola, případně i motory s vyšším výkonem.

3. Průtok a dopravní výška: Není lepší být větší, ale právě tak, aby byl energeticky nejúspornější

Mnoho šéfů si myslí: "Kupte si větší pro bezpečnost; může být použit pro budoucí expanzi." Ale čerpadlo není sklad; příliš velký způsobí jen potíže. Pokud je dopravní výška příliš vysoká, musí být ventil neustále přiškrcen a spotřeba energie stoupne; pokud je průtok příliš velký, pravděpodobně dojde ke kavitaci, tělo čerpadla bude hučet a těsnění snadno selže.

Správný přístup je: vypočítejte skutečnou křivku systému podle skutečného uspořádání vašeho potrubí, počtu kolen a výškového rozdílu, poté ji porovnejte s křivkou výkonu čerpadla, abyste zjistili „zónu s vysokou účinností“ – obecně mezi 70 % a 110 % jmenovitého průtoku. Čerpadlo pracující v tomto rozsahu je nejtišší, energeticky nejšetrnější a má nejdelší životnost.

4. Materiál není o tom, aby "zněl pokročile", ale o přizpůsobení se problému

• Průtokové komponenty (oběžné kolo, těleso čerpadla, pouzdro atd.) jsou každý den ponořeny do média; výběr špatného materiálu se rovná pomalé sebevraždě. Zde je několik skutečných příkladů:
• Přeprava kyseliny chlorovodíkové? PTFE podšívka je nejspolehlivější; tantal je drahý, ale extrémně odolný;
• Přeprava odpadní kapaliny obsahující pevné částice? Nepoužívejte nerezovou ocel; vyberte litinový nebo keramický povlak odolný proti opotřebení;
• Vysokoteplotní roztok hydroxidu sodného? 316L vypadá dobře, ale ve skutečnosti je náchylný ke koroznímu praskání v roztoku hydroxidu sodného nad 80 °C.

Pamatujte: Levné materiály zpočátku šetří peníze, ale jediné odstavení výroby může stát desetinásobek ceny čerpadla. Raději budeme mluvit více předem, než abychom vám za půl roku zavolali, že „je to zase rozbité“.

5. Certifikace API 610 není formalita, ale bezpečnost

"OH3" v API OH3 je samo klasifikací v normě API 610 (svislá, převislá, jednostupňová). Ale některá čerpadla na trhu tvrdí, že jsou "API OH3", ale neprošla ani základními testy. Při výběru nezapomeňte zkontrolovat:

• Poskytuje návrhové dokumenty v souladu s API 610 11th Edition nebo novějšími verzemi?
• Existuje protokol o zkoušce výkonu vydaný třetí stranou?
• Mají materiály MTR (Material Test Report)?

Všechna naše odchozí čerpadla OH3 se dodávají s kompletním balíčkem shody – – nikoli proto, aby prošla kontrolami, ale abyste je mohli klidně používat. Ostatně v chemickém průmyslu není bezpečnost nikdy volbou, ale podmínkou.

6. Vysoká teplota a vysoký tlak? Nenuťte to; v případě potřeby přizpůsobit

Pokud vaše provozní podmínky překročí 180℃ nebo tlak překročí 2,5 MPa, standardní čerpadla pravděpodobně nevydrží. V tuto chvíli to nedělejte; přizpůsobení je nutné. Například:

• Přidejte chladicí plášť, abyste zabránili přehřátí ložiska;
• Použijte podporu středové linie ke snížení problémů se zarovnáním způsobených tepelnou roztažností;
• Nahraďte měchovou mechanickou ucpávkou, aby zvládla podmínky vysoké teploty bez splachování.

V loňském roce jsme vyrobili čerpadlo OH3 pro petrochemický závod se střední teplotou 220℃ a tlakem 3,0 MPa. Speciálně jsme optimalizovali tuhost hřídele a strukturu těsnicí komory. Funguje již více než dva roky bez poruch. Složité provozní podmínky nejsou hrozné; co je hrozné, je nutit obyčejné pumpy, aby se s nimi vyrovnaly.

7. Těchto chyb, už jsem opravdu viděl příliš mnoho

Nakonec si promluvme o několika vysokofrekvenčních scénářích „selhání“:

• Myslíme si, že všechna čerpadla OH3 jsou stejná: Ve skutečnosti způsob instalace (nožka nebo konzola), směry vstupu a výstupu a typ spojky ovlivňují instalaci na místě. Pokud to předem nepotvrdíte, zjistíte, že se při dodání neshoduje s potrubím, čímž se prodlouží doba výstavby;
• Lehký výběr těsnění: Používáte těsnění těsnění pro toxická nebo hořlavá média? To je vtip s bezpečností. Dvojité mechanické ucpávky + PLAN53 Flush System jsou nutností;
• Slepě věřit slovům prodejce: Říkají „udělali jsme podobné projekty“, ale nedokážou vysvětlit ani hodnotu pH média. Nezapomeňte zkontrolovat skutečné případy, testovat data a pokud možno dokonce navštívit web.

Na závěr

Výběr ančerpadlo API OH3je zdánlivě nákupní chování, ale ve skutečnosti je to hlasování pro stabilitu celé výrobní linky. Pokud se stále pletete s modelem nebo si nejste jisti materiálem, nebojte se. Parametry provozních podmínek nám zašlete na adresuteff. Inženýři s více než desetiletými zkušenostmi vám poskytnou bezplatné předběžné hodnocení a přizpůsobené návrhy výběru 1:1, které vám pomohou vyhnout se chybám, vybrat správné čerpadlo a udržet vaši výrobní linku v chodu stabilně.
