V oblasti průmyslové dopravy tekutin se vertikální odstředivá čerpadla ISG a horizontální odstředivá čerpadla ISW stala hlavní volbou pro četné aplikační scénáře díky svým jedinečným konstrukčním výhodám a přesné adaptabilitě scénáře. Když však čelíte specifickým pracovním podmínkám, je dosažení přesného výběru modelu profesionální výzvou. Jako inženýrský týmTeffiko, dobře víme, že neexistuje absolutně optimální model čerpadla, pouze nejvhodnější řešení. Tento článek provede komplexní srovnání mezi odstředivými čerpadly ISG a ISW ze čtyř hlavních dimenzí: konstrukční návrh, výkonnostní charakteristiky, použitelné scénáře a instalace a údržba. Podělí se také o praktické zkušenosti Teffiko s výběrem modelů, které vám pomohou činit informovaná rozhodnutí.
Základní rozdíl mezi vertikálními odstředivými čerpadly ISG a horizontálními odstředivými čerpadly ISW začíná jejich konstrukčním řešením. To přímo určuje jejich prostorové obsazení, způsob instalace a logiku přizpůsobení potrubí, takže je to primární faktor, který je třeba vzít v úvahu při výběru modelu.

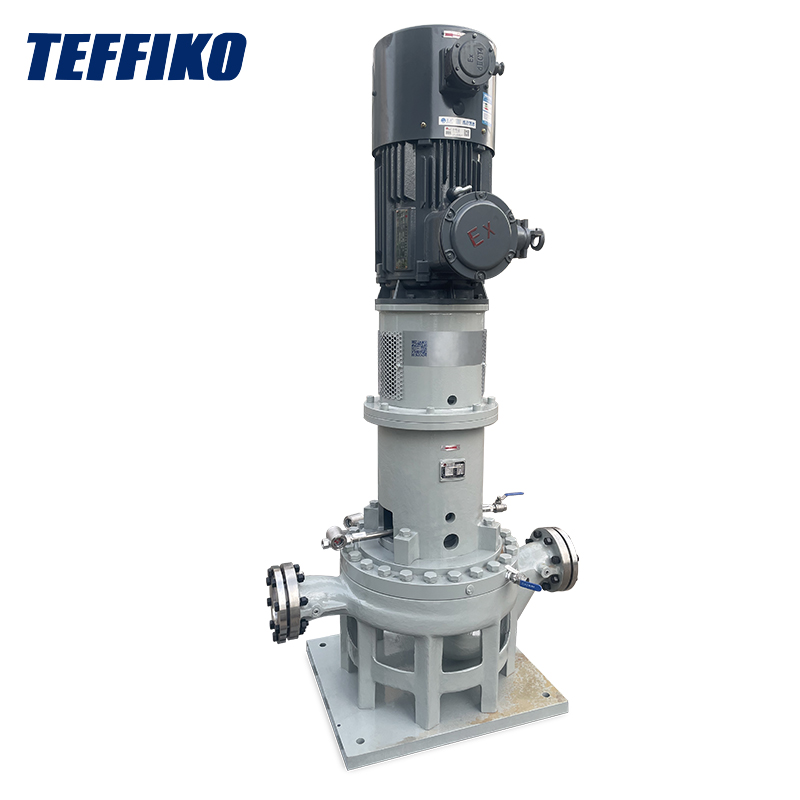

Vertikální čerpadlo ISG má integrovanou vertikální konstrukci s hřídelí čerpadla kolmou k zemi. Má poměrně vysokou celkovou výšku, ale malou podlahovou plochu. Jeho přívod a odvod vody jsou flexibilně navrženy, což umožňuje přímou integraci do potrubního systému bez potřeby další základny. Díky tomu je zvláště vhodný pro scénáře s úzkým prostorem, jako jsou místnosti sekundárního zásobování vodou ve výškových budovách nebo kompaktní výrobní linky.

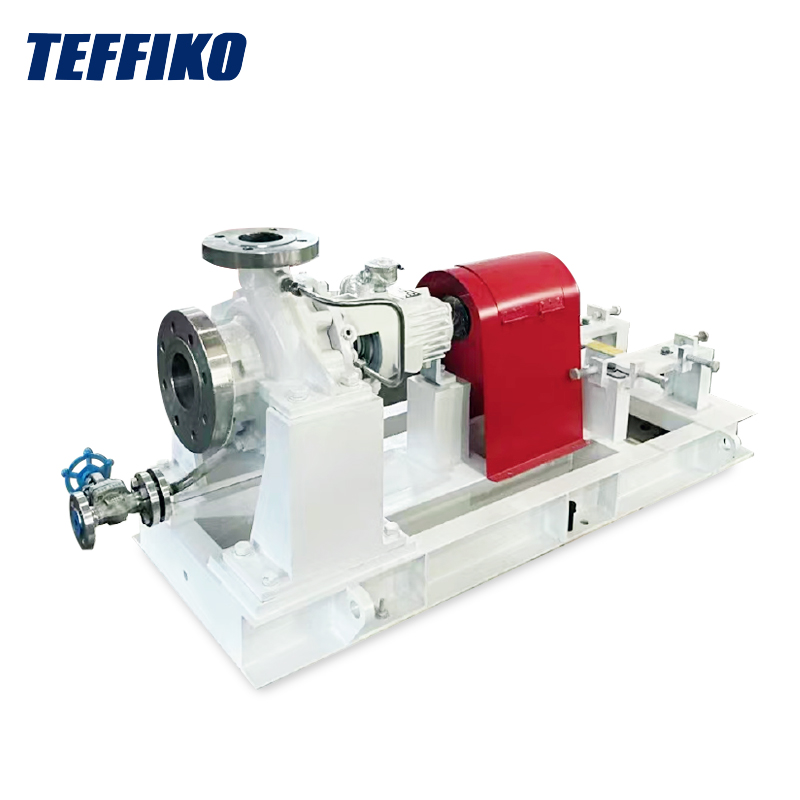

Horizontální čerpadlo ISW se vyznačuje konstrukcí, kde jsou motor a tělo čerpadla vodorovně koaxiální, s hřídelí čerpadla rovnoběžně se zemí a vyžaduje upevnění pomocí základny. Jeho vstup a výstup jsou umístěny na stejné horizontální linii, což usnadňuje přímé spojení s horizontálním potrubím a snižuje ztráty odporu. Tato konstrukce má nízké těžiště a zajišťuje stabilní provoz, díky čemuž je vhodná pro scénáře s dostatečným prostorem na zemi, jako jsou velké dílny nebo městské vodárny, kde je údržba vhodná.
Kromě strukturálních rozdílů ovlivňují výkonnostní rozdíly mezi těmito dvěma přímo provozní efektivitu a použitelné pracovní podmínky. To je patrné zejména v jejich přizpůsobivosti, pokud jde o spotřebu energie, dosah hlavy a odolnost proti kavitaci.
Pokud jde o hydraulickou účinnost, odstředivá čerpadla ISG i ISW využívají pokročilé konstrukce hydraulických modelů. Po optimalizaci průtokového kanálu oběžného kola jsou jejich účinnosti za jmenovitých pracovních podmínek relativně blízké, typicky v rozmezí od 75 % do 85 %. V provozních scénářích s proměnným zatížením se však objevují rozdíly:
Pokud jde o spotřebu energie:
Čistá pozitivní sací výška (NPSH) horizontálního čerpadla ISW je obvykle o 0,5 m-1,5 m nižší než u čerpadla ISG. Jeho konstrukce sacího portu je více optimalizovaná, takže je méně náchylná ke kavitaci při přepravě snadno odpařitelných médií nebo při vysokém odporu sání. Vertikální čerpadlo ISG je naproti tomu vhodnější pro příležitosti s dobrými sacími podmínkami a krátkým potrubím.
Obtížnost instalace a náklady na údržbu jsou faktory, které nelze při dlouhodobém používání ignorovat. Rozdíly mezi těmito dvěma v této dimenzi přímo ovlivňují provozní efektivitu v pozdější fázi.
Horizontální odstředivé čerpadlo ISW je pro údržbu výhodnější: Vzhledem k horizontálnímu rozložení motoru a tělesa čerpadla při demontáži stačí sejmout štít spojky a povolit spojovací šrouby, aby se motor oddělil od tělesa čerpadla. Při výměně zranitelných částí, jako jsou oběžná kola a těsnění, není nutné potrubí přesouvat. Personál údržby může pracovat na zemi, což je vysoce bezpečné. Například, když těsnění uniká, pracovníci údržby nemusí šplhat vysoko a mohou dokončit výměnu během 1-2 hodin.
U vertikálního odstředivého čerpadla ISG, protože motor je umístěn nahoře, je během údržby nutné nejprve odstranit kabeláž motoru a upevňovací šrouby a motor zvednout, abyste se dostali k vnitřním součástem těla čerpadla. Pokud je instalován v úzkém prostoru nebo ve výškové místnosti, je nutné použít jeřáb nebo zvedací zařízení, což má za následek dlouhý cyklus údržby a vysoké náklady. Proto se pro scénáře s vysokými požadavky na pohodlí údržby (jako jsou čerpací stanice bez obsluhy) více doporučuje horizontální odstředivé čerpadlo ISW.
Vertikální odstředivá čerpadla ISG a horizontální odstředivá čerpadla ISW mají každé své výhody a jádro výběru spočívá v „přizpůsobení“ – přizpůsobení vašemu prostoru, pracovním podmínkám a požadavkům na údržbu. Pokud si stále nejste jisti výběrem optimálního modelu čerpadla pro vaše konkrétní pracovní podmínky,TeffikoProfesionální tým společnosti může poskytnout bezplatnou konzultaci s výběrem. Máme bohaté aplikační zkušenosti a můžeme doporučit nejvhodnější a nejúčinnější řešení na základě vašich specifických parametrů (jako je průtok, dopravní výška, charakteristiky média, prostředí instalace atd.), které zajistí stabilní a energeticky efektivní provoz vašeho fluidního systému.
-
