Hlavní rozdíly mezi dvojitými sacími čerpadly a jednoduchými sacími čerpadly

2025-10-16

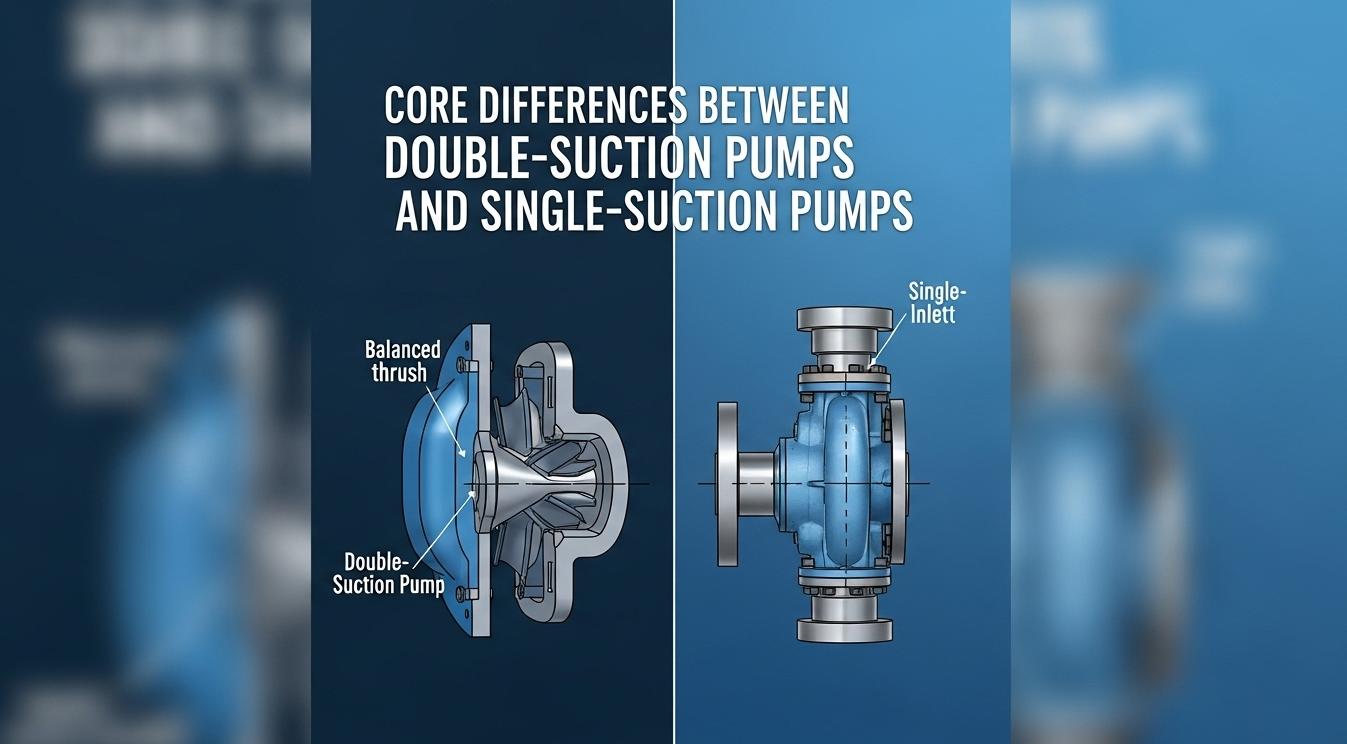

Core Differences Between Double-Suction Pumps and Single-Suction Pumps

I. Definice a základní konstrukce čerpadel s dvojitým sáním a čerpadel s jednoduchým sáním


1. Dvojité sací čerpadlo

Typodstředivé čerpadlo, vyznačující se sacími otvory na obou stranách oběžného kola; kapalina vstupuje do dutiny čerpadla z obou stran současně. Těleso čerpadla je převážně horizontálně dělené, což usnadňuje demontáž a údržbu a je vybaveno symetrickými sacími kanály s větším počtem komponentů.

2. Jednosací čerpadlo

Má sací vstup pouze na jedné straně oběžného kola; kapalina vstupuje do tělesa čerpadla jednosměrně. Těleso čerpadla je převážně koncového sání nebo spirálového typu, s kompaktnější konstrukcí, méně součástmi než u čerpadel s dvojitým sáním a nemá symetrický sací kanál.



II. Rozdíly v metodách odsávání tekutin


Čerpadla s dvojitým sáním jsou navržena s obousměrným sáním, kde tekutina vstupuje rovnoměrně z obou stran oběžného kola, což může účinně snížit tlakový rozdíl mezi dvěma stranami oběžného kola a snížit pravděpodobnost kavitace. Čerpadla s jednoduchým sáním používají jednosměrné sání a kapalina má tendenci vytvářet kolísání tlaku na jedné straně oběžného kola při vstupu, zejména za podmínek vysokého průtoku je riziko kavitace relativně vyšší. Kromě toho je konstrukce sacího průtokového kanálu čerpadel s dvojitým sáním více v souladu s principy mechaniky tekutin, což vede k menší ztrátě odporu, když tekutina vstoupí do dutiny čerpadla; sací kanál u čerpadel s jednoduchým sáním je omezen konstrukcí, takže ztráta odporu je obvykle větší než u čerpadel s dvojitým sáním a požadavky na instalaci sacího potrubí jsou přísnější.



III. Porovnání výkonu průtoku a dopravní výšky mezi čerpadly s dvojitým sáním a čerpadly s jedním sáním


Pokud jde o průtok, v závislosti na výhodě obousměrného sání, je průtok u čerpadel s dvojitým sáním obvykle 1,5–2krát větší než u čerpadel s jednoduchým sáním při stejném průměru a rychlosti oběžného kola, což je vhodné pro scénáře velkoprůtokové dopravy, jako je zásobování vodou ve městech a rozsáhlé projekty na ochranu vody. Jednosací čerpadla mají užší rozsah průtoku, vhodnější pro požadavky malého a středního průtoku, jako jsou průmyslové cirkulační vodní systémy a malá zavlažovací zařízení. Pokud jde o výkon hlavy, díky symetrické síle na oběžné kolo mohou čerpadla s dvojitým sáním dosáhnout vyšší dopravní výšky zvýšením průměru oběžného kola nebo rychlosti, ale omezená konstrukcí nejsou tak dobrá jako vícestupňová čerpadla s jednoduchým sáním ve scénářích s ultravysokou výškou. Jednosací čerpadla mají nižší jednostupňové dopravní výšky; pokud jsou požadovány vysoké dopravní výšky, je zapotřebí vícestupňová konstrukce, ale objem a náklady na údržbu vícestupňových jednosávacích čerpadel se odpovídajícím způsobem zvýší.



IV. Rozdíly ve výkonu kavitace mezi pumpami s dvojitým a jednoduchým odsáváním


1. Dvojité sací čerpadlo

Požadovaná čistá pozitivní sací výška (NPSHr) je o 20 % až 30 % nižší než u čerpadel s jednoduchým sáním stejné specifikace; distribuce rychlosti proudění na vstupu oběžného kola je rovnoměrná, pravděpodobnost vzniku lokálních nízkotlakých oblastí je nízká a může pracovat stabilně při nižší výšce hladiny nasávané kapaliny s volnějšími omezeními na výšku instalace sacího potrubí.

2. Jednosací čerpadlo

Požadovaná kavitační rezerva je poměrně vysoká; jsou-li podmínky sání špatné (jako je nízká hladina sací kapaliny a velký odpor potrubí), je náchylná ke kavitaci, která vede k vibracím tělesa čerpadla a zvýšené hlučnosti. Dlouhodobá kavitace poškodí oběžné kolo a ovlivní životnost zařízení.

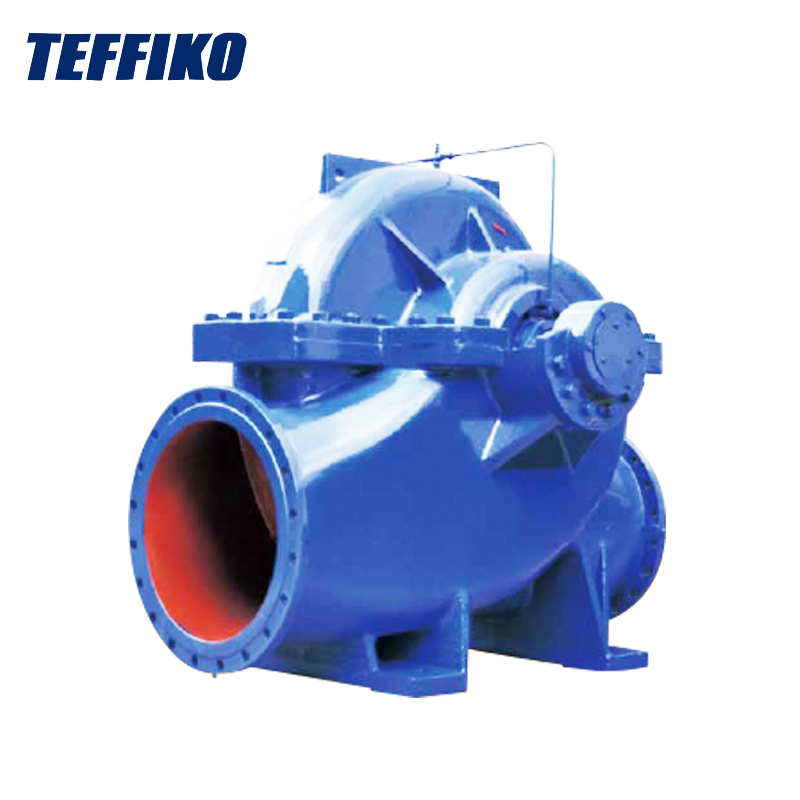

API Between Bearing Type Axial Split Centrifugal Pumps

V. Strukturální složitost a náklady na údržbu


Čerpadla s dvojitým sáním mají poměrně složitou konstrukci, včetně vodorovně dělených těles čerpadel, symetrických oběžných kol, oboustranných těsnění a dalších součástí, s vysokými požadavky na přesnost montáže. Při každodenní údržbě je třeba rozebrat horizontálně dělené těleso čerpadla, cyklus údržby je dlouhý a náklady na údržbu jsou asi 1,2-1,5krát vyšší než u čerpadel s jedním sáním. Jednosací čerpadla mají jednoduchou konstrukci a malý počet součástí; například čerpadla s jedním sáním s koncovým sáním potřebují pouze demontovat přední koncový kryt, aby bylo možné vyměnit těsnění nebo zkontrolovat oběžné kolo, s jednoduchými postupy údržby a nižšími náklady na údržbu. Z hlediska dlouhodobého používání mají čerpadla s jednoduchým sáním více nákladových výhod v případě scénářů s malým a středním průtokem a nízkými nároky na údržbu, zatímco čerpadla s dvojitým sáním mohou svou hodnotu odrážet pouze ve scénářích požadavků na velký průtok a vysokou spolehlivost.



VI. Rozdíly v použitelných typech médií mezi pumpami s dvojitým sáním a pumpami s jednoduchým sáním


1. Dvojité sací čerpadlo

Díky širokým průtokovým kanálům a obousměrnému sacímu designu má silnější adaptabilitu na média a může přepravovat tekutiny obsahující malé množství nečistot (obsah pevných částic ≤3 %), jako je říční voda a průmyslové odpadní vody; symetrická struktura může snížit odírání tělesa čerpadla médiem, vhodné pro kapaliny s nízkou korozí.

2. Jednosací čerpadlo

Průtokový kanál je úzký, zejména průtokový kanál u modelů s malým průtokem lze snadno ucpat nečistotami, takže je vhodný pouze pro přepravu čistých kapalin, jako je čistá voda a rozpouštědla; pokud je nutné přepravovat média obsahující nečistoty, musí být instalována přídavná filtrační zařízení, jinak snadno dochází k poruchám, což zvyšuje investice do zařízení a provozní odolnost.




VII. Porovnání instalačního prostoru a podlahové plochy


Vzhledem k horizontálně dělené konstrukci a horizontálnímu uspořádání sacího a výtlačného potrubí mají čerpadla s dvojitým sáním velkou celkovou podlahovou plochu a obvykle vyžadují vyhrazený velký instalační prostor, zejména při aplikaci velkých čerpadel s dvojitým sáním jsou jasné požadavky na velikost strojovny. Jednosací čerpadla mají kompaktní konstrukci; Jednosací čerpadla s koncovým sáním lze instalovat vertikálně nebo horizontálně, podlahová plocha horizontálních čerpadel s jednoduchým sáním je pouze 60%-70% plochy čerpadel s dvojitým sáním se stejným průtokem a vertikální čerpadla s jedním sáním mohou ušetřit horizontální prostor, vhodné pro scénáře s omezeným instalačním prostorem, jako jsou malé průmyslové závody a cirkulační vodní systémy s vysokými vodními systémy.



VIII. Rozdíly v provozní stabilitě a hluku


1. Dvojité sací čerpadlo

Oběžné kolo je namáháno symetricky, radiální síly se za provozu vzájemně ruší, radiální zatížení hřídele čerpadla je malé a opotřebení ložisek je pomalé; za jmenovitých pracovních podmínek je rychlost vibrací ≤ 2,8 mm/s, hodnota hluku je nižší než 85 dB a stabilita provozu je vysoká.

2. Jednosací čerpadlo

Oběžné kolo je namáháno na jedné straně, radiální síla je velká, což snadno způsobí zahřívání a opotřebení ložisek při dlouhodobém provozu; rychlost vibrací se většinou pohybuje mezi 3,5-5mm/s, hlučnost je o 5-10dB vyšší než u čerpadel s dvojitým sáním a stabilita provozu a efekt ztlumení jsou slabší než u čerpadel s dvojitým sáním.



IX. Rozdíly ve skladbě nákladů mezi čerpadly s dvojitým a jednoduchým sáním


Pokud jde o pořizovací cenu, při stejné specifikaci průtoku je cena čerpadel s dvojitým sáním obvykle 1,3-1,8krát vyšší než u čerpadel s jedním sáním, protože čerpadla s dvojitým sáním mají složitou konstrukci, velkou spotřebu materiálu a vysoké nároky na výrobní proces. Jednosací čerpadla mají nižší pořizovací náklady, vhodná pro projekty s malým a středním průtokem s omezeným rozpočtem. Z hlediska provozních nákladů je účinnost čerpadel s dvojitým sáním obvykle o 3–5 % vyšší než u čerpadel s jednoduchým sáním a efekt úspory elektrické energie je významný při dlouhodobých scénářích provozu s velkým průtokem. Jednosací čerpadla mají nižší účinnost, ale v malých a středních průtokových scénářích přerušovaného provozu není rozdíl v provozních nákladech velký. Pokud jde o náklady na údržbu, jak již bylo zmíněno dříve, čerpadla s dvojitým sáním mají dlouhé cykly údržby a vysoké náklady, zatímco čerpadla s jedním sáním jsou ekonomičtější na údržbu. Podniky potřebují komplexně vyhodnotit náklady na základě životního cyklu projektu.



X. Základ výběru a návrhy přizpůsobení scénáře


Při výběru čerpadla by měly být upřednostněny požadavky na průtok: pro scénáře s velkým průtokem (obvykle ≥200 m³/h), jako je zásobování vodou na hlavní silnici ve městech a cirkulační vodní systémy velkých elektráren, se upřednostňují čerpadla s dvojitým sáním; pro scénáře s malým a středním průtokem (≤150 m³/h), jako jsou malé tovární chladicí systémy a domácí zavlažování, jsou vhodnější čerpadla s jednoduchým sáním. Za druhé, podívejte se na podmínky kavitace; pokud je hladina nasávané kapaliny nízká a odpor potrubí je velký, jsou lepší volbou čerpadla s dvojitým sáním; pokud jsou podmínky sání dobré a nejsou žádné zvláštní požadavky na kavitaci, lze zvolit čerpadla s jednoduchým sáním. Kromě toho je také nutné zvážit faktory, jako je instalační prostor, náklady na údržbu a vlastnosti média: čerpadla s jednoduchým sáním se vybírají pro omezený prostor instalace a čerpadla s dvojitým sáním se vybírají pro požadavky na vysokou provozní stabilitu a nízkou hlučnost; Pro dopravu čistých kapalin se volí čerpadla s jednoduchým sáním, pro dopravu kapalin obsahujících malé množství nečistot nebo nízkou korozivitu lze uvažovat čerpadla s dvojitým sáním. Pouze komplexním vyhodnocením různých faktorů lze vybrat nejvhodnější typ čerpadla pro zajištění efektivního a stabilního provozu systému.



Shrnutí


Tento článek jasně porovnává základní rozdíly mezi čerpadly s dvojitým sáním a čerpadly s jednoduchým sáním a poskytuje základ pro výběr čerpadla v různých scénářích. Jako profesionální čerpací společnost,TEFFICOje hluboce v souladu s technickými aspekty těchto dvou typů čerpadel a její produkty mají jak efektivní výkon, tak stabilní kvalitu, která se může přizpůsobit různým potřebám, jako je velký průtok a nízká kavitace, malý a střední průtok a kompaktní instalace. Ať už se jedná o první výběr, který musí přesně odpovídat pracovním podmínkám nebo modernizaci zařízení pro hledání lepších řešení, TEFFIKO může poskytnout spolehlivou podporu s bohatými zkušenostmi a přizpůsobenými službami. VýběrTEFFICOdouble je dvojnásobná záruka efektivního provozu a dlouhodobé hodnoty.
