Odstředivá čerpadlajsou základním zařízením pro přenos tekutin napříč různými průmyslovými odvětvími a hrají klíčovou roli od úpravy komunální vody po těžbu ropy a plynu. Výběr mezi horizontálními a vertikálními odstředivými čerpadly je však klíčovou výzvou při výběru. Správná volba zvyšuje efektivitu a snižuje náklady, zatímco špatná může vést k neefektivitě systému a těžkopádné údržbě. Tento článek rozebírá logiku výběru pro dva typy čerpadel a pákyTeffikoTechnická akumulace a výhody produktů v oblasti odstředivých čerpadel vám pomohou provést přesný výběr a vyhnout se nedorozuměním.
Hřídel je rovnoběžná se zemí, přičemž motor a oběžné kolo jsou namontovány na vodorovné univerzální základní desce, která má „vodorovný plochý tvar“. Jeho hlavní předností je stabilita a snadná údržba.
Jednoduchá instalace a vyrovnání, vysoká stabilita a nízké vibrace; pohodlná údržba s revizí přístupnou bez demontáže potrubí; flexibilní řízení, přizpůsobitelné různým pohonným jednotkám, nabízející vysoký nákladový výkon pro krátkodobou investici.
Velká podlahová plocha, omezená v prostorově omezených scénářích; NPSH musí být řízen, aby se zabránilo kavitaci při instalaci nad hladinou kapaliny; těsnění jsou náchylná k netěsnostem, což vyžaduje pravidelné sledování seřízení.
Hřídel je kolmá k zemi, s motorem umístěným nad hlavou čerpadla a představuje „vertikální štíhlý tvar“. Jeho hlavní předností je úspora místa a adaptabilita na složité kapaliny.
Minimální podlahová plocha, ideální pro úzké prostory; ponorný provoz dostupný bez základního nátěru, poskytuje vynikající odolnost proti kavitaci; menší opotřebení těsnění a nízké riziko úniku, vhodné pro složité kapaliny obsahující pěnu a kal.
Složitá údržba, která vyžaduje demontáž horní části nebo zdvihacího zařízení, což vede k dlouhým prostojům; vysoké požadavky na vertikální světlou výšku; náchylné k problémům s axiálním tlakem pod vysokým tlakem.

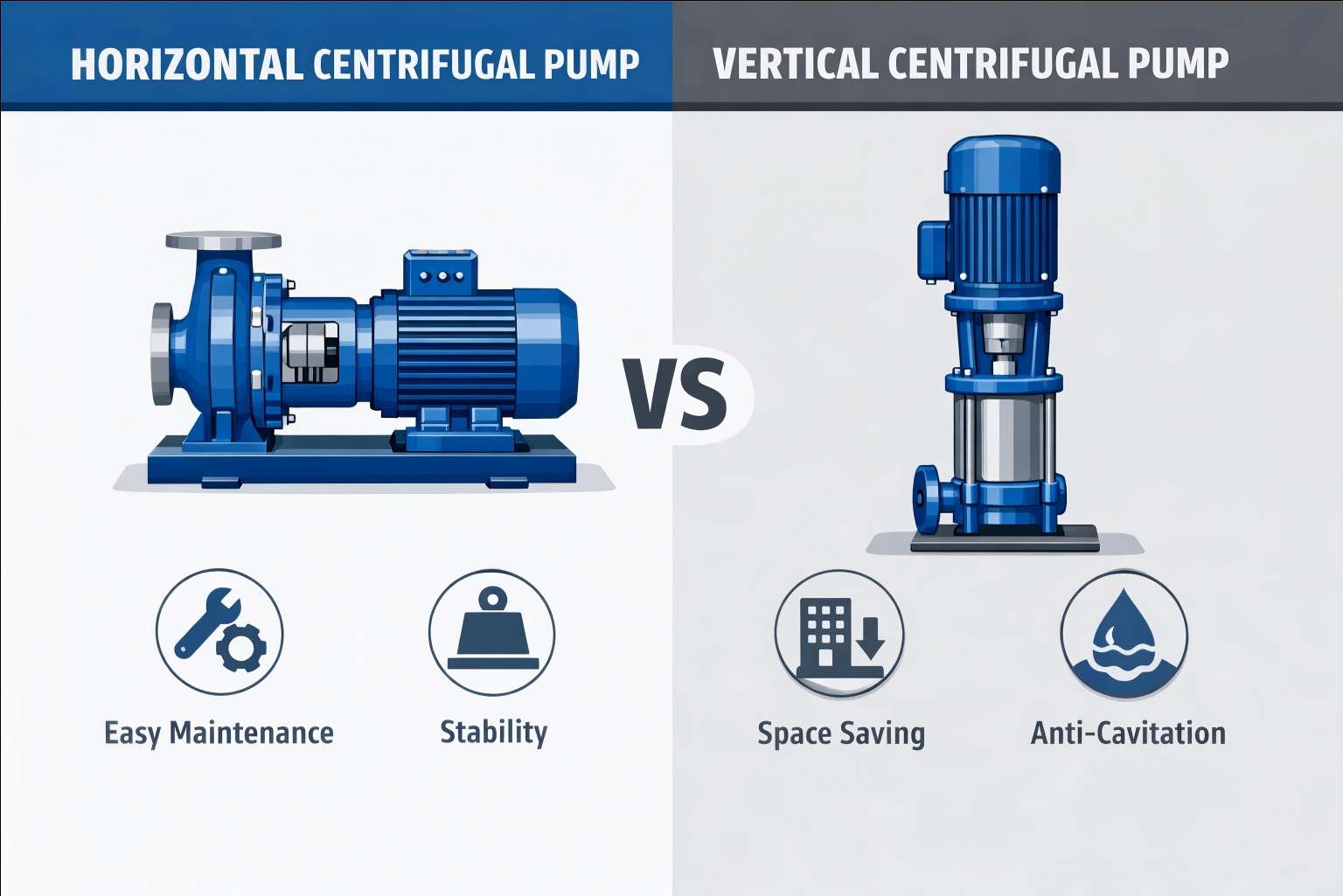

Pro vaši rychlou orientaci jsme na základě praktických zkušeností sestavili tuto základní srovnávací matici:
| Srovnávací rozměr | 🏆 Horizontální odstředivé čerpadlo | 🏆 Vertikální odstředivé čerpadlo | 💡 Odborný výklad |
|---|---|---|---|
| Požadavek na prostor | Velká podlahová plocha, požadavek na nízkou výšku podlahy | Minimální podlahová plocha, požadavek na vysokou výšku podlahy | Pro omezení prostoru zvolte vertikální; horizontální pro prostorné dílny. |
| Pohodlná údržba | ⭐⭐⭐⭐⭐Snadný přístup, rychlá oprava, krátké prostoje | ⭐⭐Je nutná demontáž nebo zvedání horní části, dlouhé prostoje | Horizontální je první volbou pro pracovní podmínky s častou údržbou. |
| NPSH (kavitace) | Vyžaduje se přesný výpočet NPSHa, náchylnost ke kavitaci při nízké sací výšce | ⭐⭐⭐⭐⭐Ponorný design, téměř eliminující kavitaci | Vertikální je nutností pro těkavé kapaliny/nízké hladiny kapalin. |
| Základní nátěr | Obvykle je vyžadováno samonasávání nebo ruční nasávání | Nevyžaduje napouštění (mokrá jímka/ponorná) | Vertikální čerpadla se vyznačují spolehlivějším spuštěním bez rizika chodu nasucho. |
| Zarovnání instalace | Jednoduchá a snadná kalibrace s instalací základní desky | Komplexní, vyžadující přesnou kalibraci svislosti | Horizontální čerpadla jsou citlivější na sedání základů. |
| Flexibilita řízení | Extrémně vysoká (motor/diesel/parní turbína) | Omezené (hlavně omezeno na motor) | Pro neelektrifikované oblasti nebo speciální zdroje energie zvolte horizontální. |
| Stabilita | Pevná základní deska, extrémně nízké vibrace | Závisí na struktuře instalace, čelí problémům s axiálním tlakem pod vysokým tlakem | Horizontální čerpadla jsou stabilnější pro vysokorychlostní a náročné pracovní podmínky. |
Vyhodnocení výhod a nevýhod na základě vašeho provozního prostředí a charakteristik kapaliny je zásadní pro výběr správného čerpadla. Následuje podrobnější analýza jejich výhod a nevýhod:
Výběr odstředivých čerpadel není pouze technickou úvahou, ale také vědeckým odhadem dlouhodobých provozních nákladů. Výběr správné konstrukce znamená nižší spotřebu energie, méně údržby a vyšší stabilitu systému.
Pokud si nejste jisti, která konstrukce (horizontální nebo vertikální) je vhodnější pro vaši průmyslovou aplikaci, doporučujeme konzultovat zkušený profesionální inženýrský tým.
Díky dlouholetým zkušenostem v oboru může společnost Teffiko poskytnout komplexní řešení od výběru a optimalizace systému až po údržbu po celou dobu životnosti na základě vašich skutečných pracovních podmínek, díky čemuž bude váš systém kapalin fungovat efektivněji a spolehlivěji.
