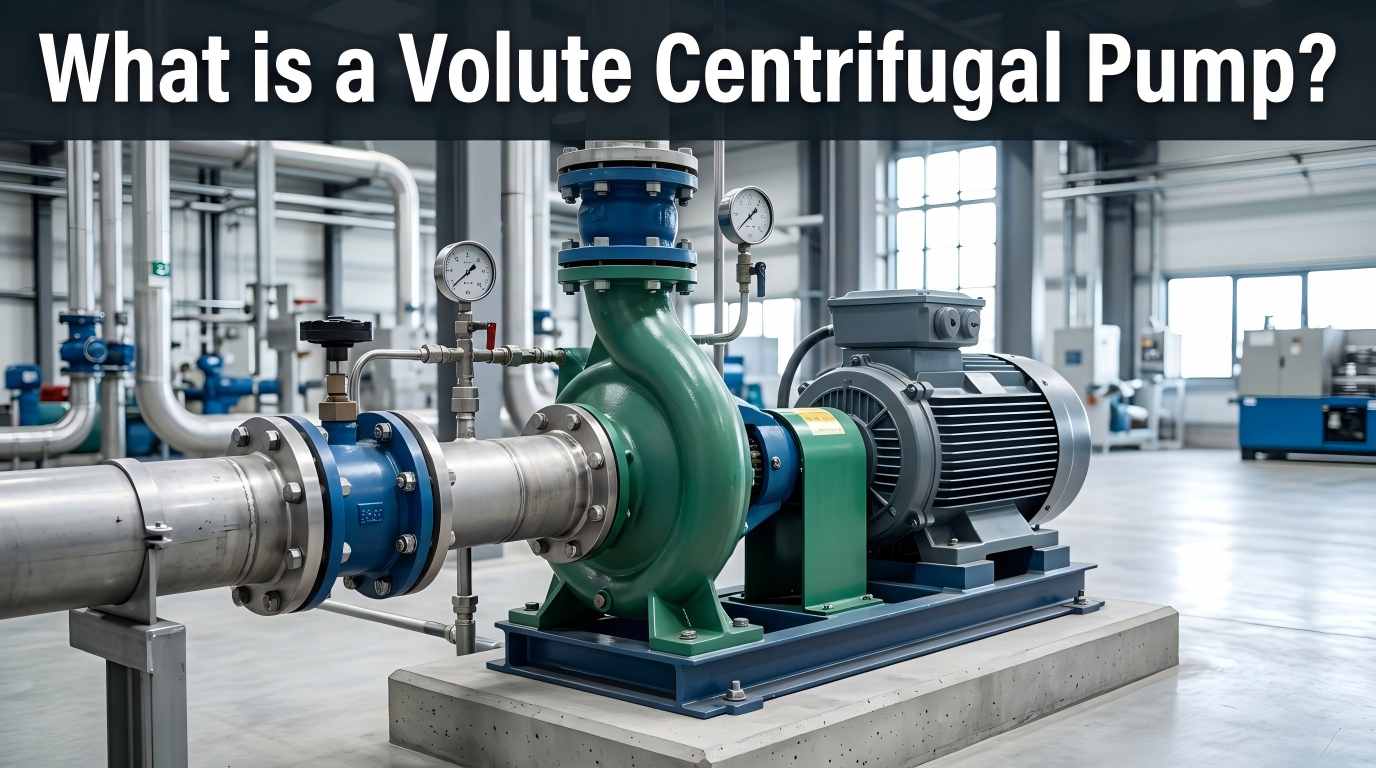

A spirální odstředivé čerpadloje typ dynamického čerpadla, které přeměňuje mechanickou energii na hydraulickou energii otáčením oběžného kola a spoléhá na spirálové spirálové pouzdro pro účinné dodávání kapaliny. Na rozdíl od jiných typů odstředivých čerpadel je jejich nejvýraznějším rysem pouzdro ve tvaru spirály (také známé jako spirálové pouzdro), které je základním prvkem, který je odlišuje od modelů, jako jsou odstředivá čerpadla s difuzorem. Spirálová odstředivá čerpadla se vyznačují robustní konstrukcí, relativně nízkou cenou, tichým provozem a spolehlivým výkonem s minimálním dopadem koroze a eroze. Jsou preferovaným zařízením pro většinu průmyslových a civilních aplikací pro dodávání tekutin.
Stabilní provoz čerpadla závisí na koordinaci různých komponent. Základní komponenty a jejich funkce jsou následující:
Spirálová komora obklopující oběžné kolo s plochou průřezu, která se postupně zvětšuje od výstupu oběžného kola k výtlačnému otvoru. Jeho hlavní funkcí je shromažďovat vysokorychlostní kapalinu, snižovat rychlost a zvyšovat tlak. Jeho tvar a velikost přímo ovlivňují účinnost a tlak čerpadla. Dělí se na jedno spirální (nejpoužívanější) a dvou spirální (vyrovnává radiální sílu a prodlužuje životnost).
"Srdce" čerpadla, rotující součást se zakřivenými lopatkami, připojená k motoru přes hřídel čerpadla. Otáčí se vysokou rychlostí a vytváří odstředivou sílu, nasává tekutinu a předává kinetickou energii. Parametry lopatek (tvar, množství, úhel) určují průtok, dopravní výšku a účinnost čerpadla.
Hřídel čerpadla přenáší mechanickou energii z motoru na oběžné kolo. Ložiska podporují otáčení hřídele čerpadla, zachovávají souosost a snižují tření. Pro vysokoteplotní a vysokotlaké pracovní podmínky jsou nutné olejové chladiče, aby se zabránilo znehodnocení oleje a prodloužila životnost ložisek.
Zabraňuje úniku kapaliny a vnikání vnějšího vzduchu, aby se zabránilo kavitaci. Mezi běžné typy patří mechanické ucpávky a ucpávky. Shoda s pomocnými těsnícími systémy může zlepšit spolehlivost a údržba může odkazovat na standardy API 682.
Sací otvor je umístěn ve středu spirály pro nasávání tekutiny; výtlačný otvor je na konci spirály pro dodávání stlačené tekutiny. Velikost a tvar obou ovlivňují odpor kapaliny a účinnost čerpadla.
Pracovní proces je nepřetržitá přeměna energie, rozdělená do 4 hlavních fází:
Motor pohání oběžné kolo tak, aby se otáčilo vysokou rychlostí a vytváří nízkotlakou oblast ve středu oběžného kola. Kapalina je nasávána do čerpadla pod tlakovým rozdílem.
Jak se oběžné kolo nepřetržitě otáčí, lopatky tlačí kapalinu k radiálnímu pohybu, čímž se výrazně zvyšuje rychlost proudění kapaliny a kinetická energie.
Vysokorychlostní kapalina vstupuje do spirálního pouzdra, kde rozšířený průtokový kanál snižuje rychlost proudění a přeměňuje kinetickou energii na tlakovou energii, aby se dosáhlo vysokotlaké dodávky.
Stlačená kapalina je vypouštěna výtlačným otvorem. S nepřetržitým otáčením oběžného kola je plynulé dodávání dokončeno.
Struktura spirály odpovídá charakteristikám proudění tekutiny a snižuje ztráty turbulencí. Účinnost za návrhových podmínek dosahuje 70 %–90 %, při rovnoměrném rozložení rychlosti proudění.
Méně hlavních součástí, snadné zpracování a instalace, žádný složitý převodový mechanismus, nízká poruchovost, není potřeba vstupních a výstupních zpětných ventilů a nízké náklady na údržbu.
Může být navržen v různých specifikacích podle pracovních podmínek, vhodný pro různé tekutiny, jako je čistá voda, odpadní vody a chemická média, a přizpůsobitelný pracovním podmínkám normální teploty, vysoké teploty a vysokého tlaku.
Integrovaný design, malá velikost a nízká hmotnost, vhodný pro scénáře s omezeným prostorem a snadno se integruje do stávajících doručovacích systémů.
Nízké výrobní náklady, pohodlná výměna opotřebitelných dílů, úspora energie díky efektivnímu provozu, vhodné pro scénáře dodávek s velkým průtokem.
Spirálová odstředivá čerpadla jsou spolehlivou volbou pro průmyslové dodávky kapalin díky svým hydrodynamickým výhodám. Jejich skutečnou energetickou účinnost však ovlivňují detaily, jako je výběr materiálu a výroba. Společnost Teffiko vyvíjí stabilní a účinná řešení dodávání tekutin prostřednictvím přesného výzkumu a vývoje a přísného testování. Vítejte na konzultaci nebo objednání:www.teffiko.com
