Co je odstředivé čerpadlo s koncovým sáním?

V průmyslové dopravě kapalin, v systémech HVAC budov a v systémech zásobování vodou v obcích vždy najdete známé zařízení – odstředivé čerpadlo s koncovým sáním.

Co je odstředivé čerpadlo s koncovým sáním?

Odstředivé čerpadlo s koncovým sáním, jak jeho název napovídá, je jednostupňové odstředivé čerpadlo s jedním sáním, kde kapalina vstupuje axiálně ze strany tělesa čerpadla a po urychlení oběžným kolem je vypouštěna radiálně z horní části tělesa čerpadla.

V průmyslu je také známé jako horizontální čerpadlo s koncovým sáním. Jeho nejvýraznějším rysem je jeho zadní výsuvný design. Tato konstrukce umožňuje personálu údržby vyjmout rotující součásti (včetně oběžného kola, hřídele, těsnění atd.) přímo za účelem údržby bez demontáže vstupního a výstupního potrubí. Pro inženýry to znamená minimální prostoje a nízké náklady na údržbu.

Princip činnosti odstředivého čerpadla s koncovým sáním

Princip činnosti odstředivého čerpadla s koncovým sáním je přímočarý, sleduje základní logiku většiny odstředivých čerpadel, se zaměřením na jeho unikátní konstrukci s koncovým sáním. Zde je jasné vysvětlení krok za krokem:

1. Odsávání tekutin:Čerpadlo nasává kapalinu sacím otvorem na konci tělesa čerpadla (naproti motoru) a kapalina proudí přímo do oka rotujícího oběžného kola.
2. Generování odstředivé síly:Oběžné kolo poháněné motorem se otáčí a odstředivá síla tlačí kapalinu ze středu oběžného kola k jeho vnějšímu okraji, čímž se zvyšuje rychlost a tlak kapaliny.
3. Vypouštění kapaliny:Vysokorychlostní kapalina vstupuje do skříně čerpadla (také známé jako spirála), která má postupně se rozšiřující tvar, aby zpomalila kapalinu a přeměnila kinetickou energii na energii statického tlaku. Kapalina je poté vypouštěna přes výtlačný otvor na straně skříně čerpadla do cílového místa (jako jsou potrubí, skladovací nádrže atd.).
4. Nepřetržitý provoz:Dokud motor běží nepřetržitě, výše uvedený proces se nepřetržitě opakuje, čímž se dosahuje stabilního a nepřetržitého přenosu tekutiny. Konstrukce s koncovým sáním zajišťuje hladký vstup tekutiny, snižuje turbulence a zlepšuje provozní efektivitu.

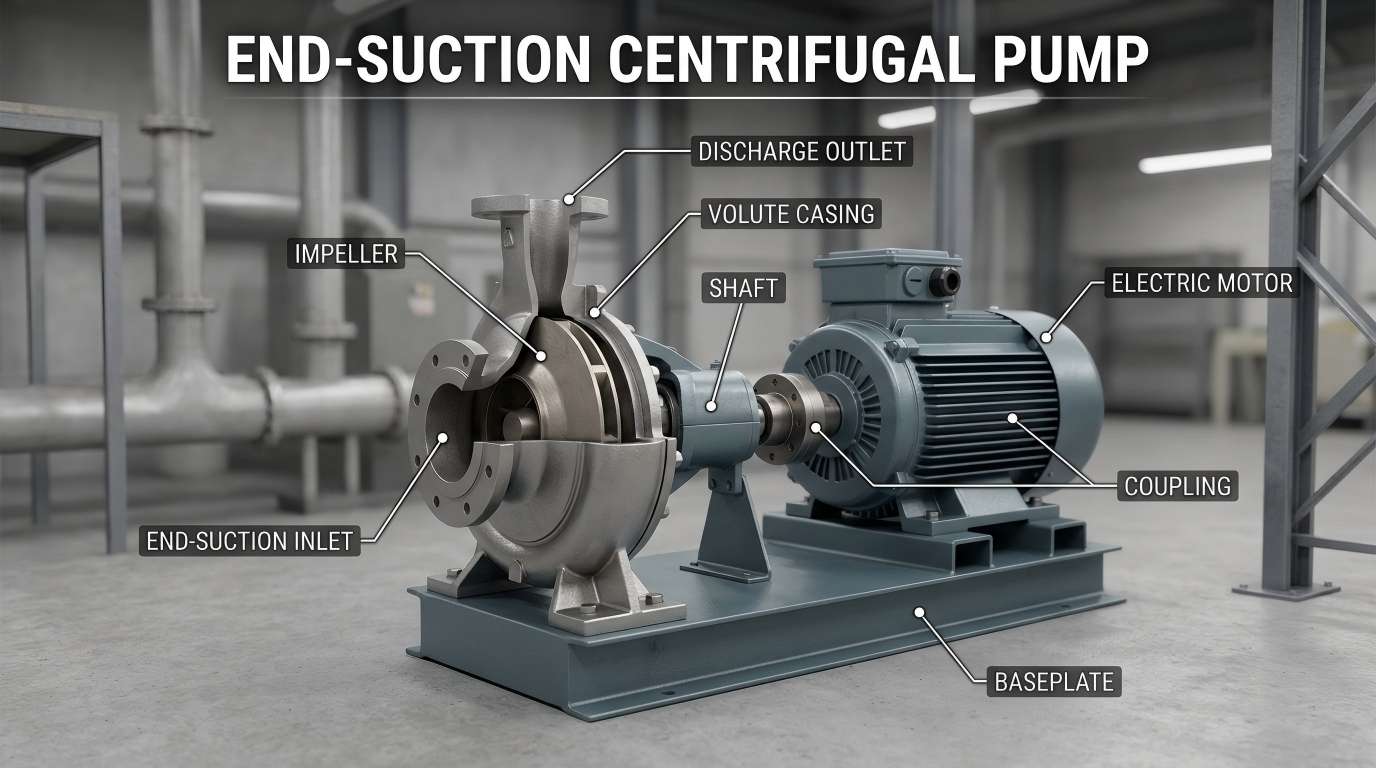

Klíčové součásti odstředivého čerpadla s koncovým sáním

Abychom vám pomohli lépe porozumět principu činnosti odstředivého čerpadla s koncovým sáním, jeho hlavní součásti jsou rozebrány a vysvětleny srozumitelným jazykem níže:

• Oběžné kolo:Rotující součástka podobná „ventilátoru“ sloužící k vytváření odstředivé síly. Bývá vyrobena z kovu (nerez, litina) nebo plastu, v závislosti na typu přenášené kapaliny.
• Skříň čerpadla (voluta):Vnější plášť obklopující oběžné kolo, tvarovaný tak, aby shromažďoval kapalinu vypouštěnou z oběžného kola, zpomaloval kapalinu a zvyšoval tlak před vypuštěním.
• Sací port:Otvor na konci skříně čerpadla, kterým tekutina vstupuje do těla čerpadla. Bývá vybaveno přírubou (se zvýšeným okrajem) pro snadné připojení k potrubí.
• Vybíjecí port:Otvor na straně pláště čerpadla, kterým kapalina vystupuje z těla čerpadla. Je také vybaveno přírubou pro vedení kapaliny do potrubního systému.
• Hřídel:Součást ve tvaru tyče spojující oběžné kolo a motor, zodpovědná za přenos energie z motoru na oběžné kolo a pohánějící oběžné kolo k otáčení.
• těsnění:Zabraňte úniku kapaliny z mezery hřídele (mezi tělesem čerpadla a motorem). Mezi běžné typy patří mechanické ucpávky a ucpávky.

Široká škála aplikací

• HVAC:Čerpadla s koncovým sáním jsou hlavním zdrojem energie pro cirkulaci chlazené vody a systémy chladicí vody ve velkých budovách.
• Zásobování průmyslovou vodou a tlakování:Používá se pro přenos čisté vody, tlakové systémy a napájecí vodu kotlů v továrnách.
• Systémy požární ochrany:Speciální protipožární čerpadla s koncovým sáním zajišťují stabilní vysokotlaký průtok vody v nouzových situacích.
• Zemědělské zavlažování:Široce se používá při zavlažování a odvodňování zemědělské půdy díky širokému rozsahu průtoku.

Shrnutí

Odstředivé čerpadlo s koncovým sáním je spolehlivým a nákladově efektivním řešením pro většinu potřeb přenosu kapalin. Jeho jednoduchá konstrukce, snadná údržba a široké použití jej činí oblíbeným mezi inženýry, správci budov a vlastníky nemovitostí.
