API 610 slouží jako základní obecný standard pro horizontální odstředivá čerpadla v petrochemickém, ropném a chemickém průmyslu. Tato norma klasifikuje průmyslová odstředivá čerpadla do tří konfigurací jádra: závěsná čerpadla OH, meziložisková čerpadla BB a vertikální závěsná čerpadla VS. S léty hloubkového výzkumu a vývoje a odborných znalostí v oblasti výroby čerpadel vyhovujících API 610 společnost Teffiko dodává vysoce spolehlivá řešení pro dopravu kapalin pro různá průmyslová odvětví prostřednictvím standardizovaného konstrukčního návrhu a bohatých zkušeností s adaptací na náročné provozní podmínky.

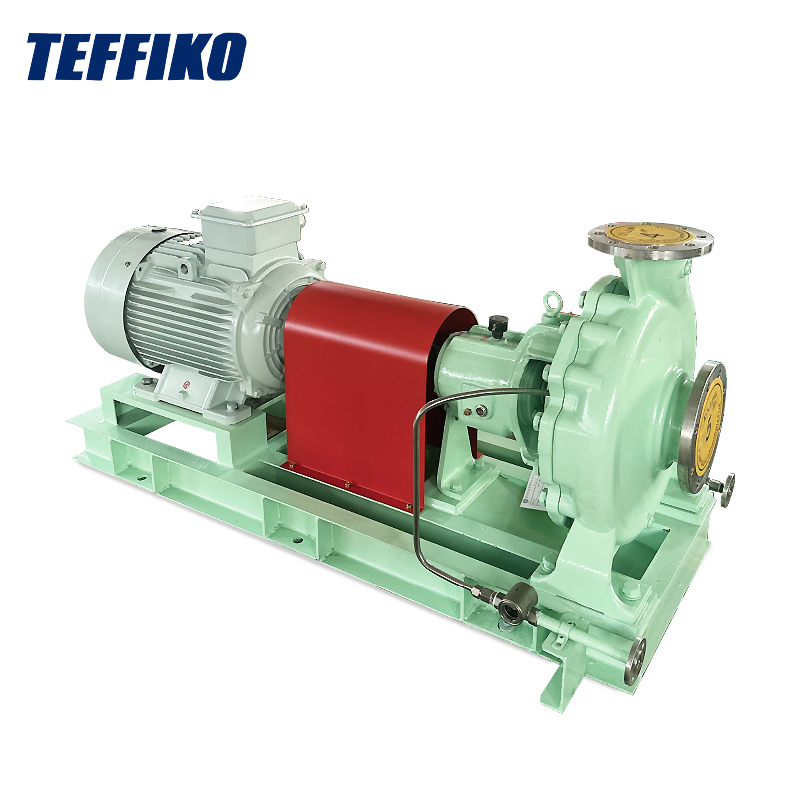

OH (převislé čerpadlo):Oběžné kolo je namontováno na konci hřídele čerpadla, vykonzolované mimo pouzdro ložiska. Sestava ložiska je zcela izolována od procesní kapaliny. Jedná se o tradiční lehký horizontální typ čerpadla.

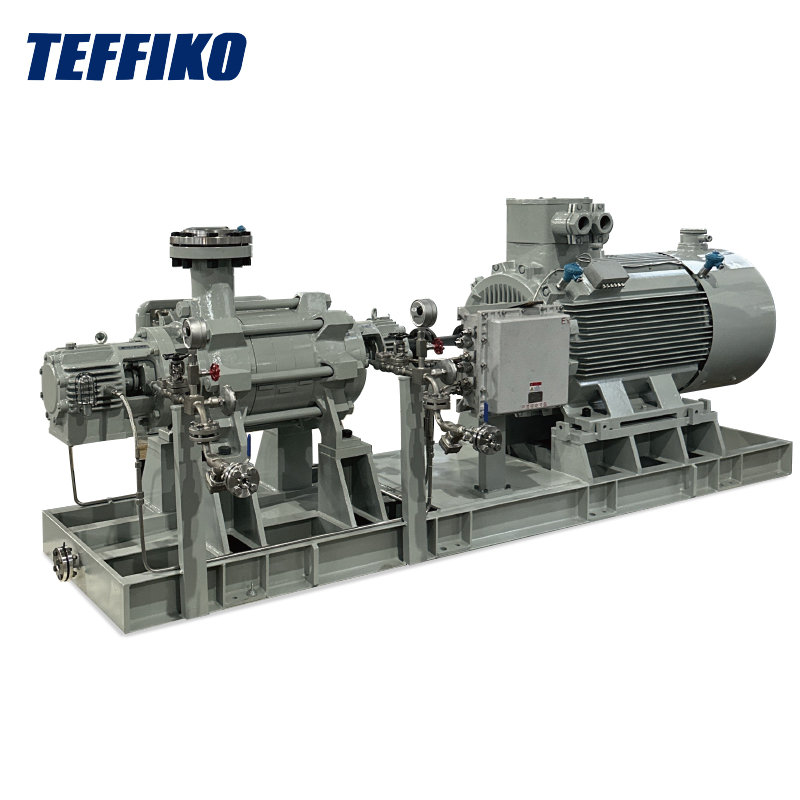

BB (mezi ložiskovým čerpadlem):Oběžné kolo je uspořádáno mezi dvěma sadami ložisek se symetrickou nosnou konstrukcí, která výrazně zlepšuje vyvážení rotoru a celkovou tuhost uložení pro náročné provozní podmínky.
VS (vertikální zavěšené čerpadlo):Hřídel čerpadla a oběžné kolo jsou vertikálně zavěšeny a ponořeny do dopravované kapaliny. Většinou se používá ve scénářích vertikální hlubinné a v nádrži přepravy a nebude v tomto dokumentu podrobně probírán.
Kompaktní celková konstrukce s malým půdorysem, vhodná pro projekty s omezeným prostorem; jednoduchá údržba; pohodlná kontrola a výměna mechanických ucpávek a oběžných kol, což výrazně snižuje prostoje; vhodné pro podmínky stabilního tlaku a středního hydraulického zatížení a vykazuje vynikající adaptabilitu pro úkoly užitkových služeb.
S ohledem na převislou konstrukci dochází k vysokému riziku vychýlení hřídele za podmínek velkého průměru oběžného kola a vysokého tlaku, což může snadno způsobit nadměrné vibrace. Není vhodný pro vysoce průtočné, vysokoteplotní a vysokotlaké kontinuální těžké výrobní systémy. Vyznačuje se krátkou životností a rychlým opotřebením těsnění při dlouhodobých náročných provozních podmínkách.
Doprava rostlinné užitkové vody, dávkování chemických činidel, přenos lehkých uhlovodíků, pomocná doprava procesních kapalin a další nekritické, přerušované nebo nízkozátěžové činnosti.
Symetrická konstrukce podpěry rotoru umožňuje vysokou přizpůsobivost zatížení a extrémně vysokou stabilitu hřídele; schopné dlouhodobého provozu za podmínek vysoké teploty a vysokého tlaku s nízkým dynamickým zatížením hřídele; vyvážené síly rotoru účinně snižují vibrace zařízení a axiální tah, čímž poskytují mnohem lepší provozní stabilitu ve srovnání s čerpadly OH.
Vyšší hmotnost zařízení, větší půdorys a požadavky na robustní a pevné základy zařízení; sofistikované a složité konstrukce, zejména pro vícestupňová čerpadla BB; těžkopádné postupy demontáže a údržby s velkou pracovní zátěží údržby a přísnými požadavky na přesnost vyrovnání během instalace.
Dálková přeprava ropou a plynem, systémy vstřikování vody na ropná pole, cirkulace aminové kapaliny v rafinériích, vysokoteplotní vypouštění z věže, tlakování napájecí vody kotlů a další kritické úkoly kontinuální výroby.
Pro usnadnění rychlého rozlišení hardwarových konfigurací, rozdílů ve výkonu a provozu a údržbě mezi dvěma typy čerpadel obsahuje následující kompletní srovnávací tabulka pod standardem API 610 parametry výběru jádra:
| Porovnávací položka | OH Převislé čerpadlo | BB Meziložiskové čerpadlo |
|---|---|---|
| Způsob podepření hřídele | Jednostranná převislá podpěra | Dvouložisková symetrická podpěra |
| Stopa a nadace | Kompaktní velikost s jednoduchým základem | Velké rozměry vyžadující zesílený základ |
| Kapacita manipulace s tlakem | Vhodné pro mírný tlak | Vhodné pro vysoký / ultra vysoký tlak |
| Průtoková kapacita | Nízký až střední průtok | Střední až vysoký průtok se silnou tolerancí zatížení |
| Snadná údržba | Jednoduchá konstrukce s pohodlnou údržbou | Složitá struktura s rozsáhlými postupy údržby |
| Axiální zatížení a deformace | Dochází k vychýlení hřídele; střední stabilita | Vyvážená zatížení bez výrazných deformací |
| Výkon dynamiky rotoru | Omezená rezerva tuhosti s relativně nízkou rychlostí otáčení | Dostatečná tuhost, nízké vibrace a vysoká stabilita |
| Typ ložiska | Kuličková / válečková valivá ložiska | Axiální ložiska objímky / naklápěcí podložky |
| Konfigurace těsnění | Konvenční jedno/dvouvložkové mechanické ucpávky | Zapuštěná / tandemová vysokotlaká těsnění |
| Běžně používané materiály | Nerezová ocel 316, duplexní nerezová ocel | Chromová ocel, Inconel, Hastelloy |
Pro projekty s nízkými náklady, pohodlnou obsluhou a údržbou s omezeným prostorem, při středním až nízkém tlaku a malém až středním průtoku pomocných veřejných služeb se upřednostňují závěsná čerpadla OH. Pro kritické jednotky kontinuální výroby, které jsou vystaveny podmínkám vysoké teploty, vysokého tlaku a vysokého průtoku s přísnými požadavky na stabilitu zařízení, nízkou poruchovost a dlouhou životnost, je třeba použít meziložisková čerpadla BB. Aktuální výběr čerpadla vyžaduje komplexní vyhodnocení parametrů, jako je střední korozivnost, viskozita a frekvence start-stop, aby byla vyvážena spolehlivost zařízení a hospodárnost projektu.
