Jaké čerpadlo je vhodné pro přepravu ropy? Porovnání různých výběrů čerpadel pro přepravu ropy

Přečerpávací čerpadla ropy jsou kritickým zařízením při výrobě ropných polí, rafinériích, skladech a přepravě ropy a plynu. Vzhledem k jedinečným vlastnostem ropy – široký rozsah viskozity, nečistoty, hořlavost, výbušnost a velké teplotní výkyvy – nemohou běžná vodní čerpadla splnit požadavky. Jak tedy vybrat správné čerpadlo pro různé pracovní podmínky?

Teffikose specializuje na výzkum a vývoj a výrobu čerpadel pro přepravu ropy. Pro různé aplikace v ropných polích, rafinériích a skladech vyvíjíme čerpadla přizpůsobená různým médiím ropy, což zajišťuje účinný, bezpečný a stabilní provoz.

I. Základní úvahy pro výběr čerpadla pro přenos ropy

Výběr čerpadla na surový olej by se neměl soustředit pouze na průtok a dopravní výšku; média a pracovní podmínky musí být komplexně zhodnoceny. Pět klíčových referenčních bodů je následujících:

Viskozita surového oleje: Lehká ropa má nízkou viskozitu a dobrou tekutost; těžká ropa a těžká ropa se vyznačují extrémně vysokou viskozitou a jejich tekutost se prudce zhoršuje s poklesem teploty, což přímo určuje kompatibilitu typu čerpadla.

Nečistotný obsah v médiích: Produkovaná ropa většinou obsahuje sediment, parafín, vodu a další nečistoty, což klade vysoké požadavky na odolnost čerpadla proti opotřebení a proti zanášení.

Parametry pracovních podmínek:Včetně přepravního průtoku, tlaku v potrubí, provozní teploty, požadavků na nepřetržitý provoz 24 hodin atd.

Požadavky na bezpečnost a ochranu proti výbuchu:Surová ropa je hořlavá a výbušná. Přečerpávací čerpadla musí být vybavena motory odolnými proti výbuchu a spolehlivými těsnícími konstrukcemi, aby se eliminovalo riziko úniku a požáru.

Náklady na provoz a údržbu:Různé typy čerpadel se liší konstrukční složitostí, opotřebením součástí, náročností údržby a životností, což ovlivňuje dlouhodobé provozní náklady.

II. Hlavní typy čerpadel pro přepravu ropy: Výhody, nevýhody a aplikační scénáře

V současné době spadají běžná průmyslová čerpadla pro přepravu ropy do dvou hlavních kategorií: odstředivá čerpadla a objemová čerpadla, včetně odstředivých čerpadel API 610, trojšneková čerpadla, zubová čerpadla, plunžrová čerpadla atd., přizpůsobená různým provozním podmínkám ropy.

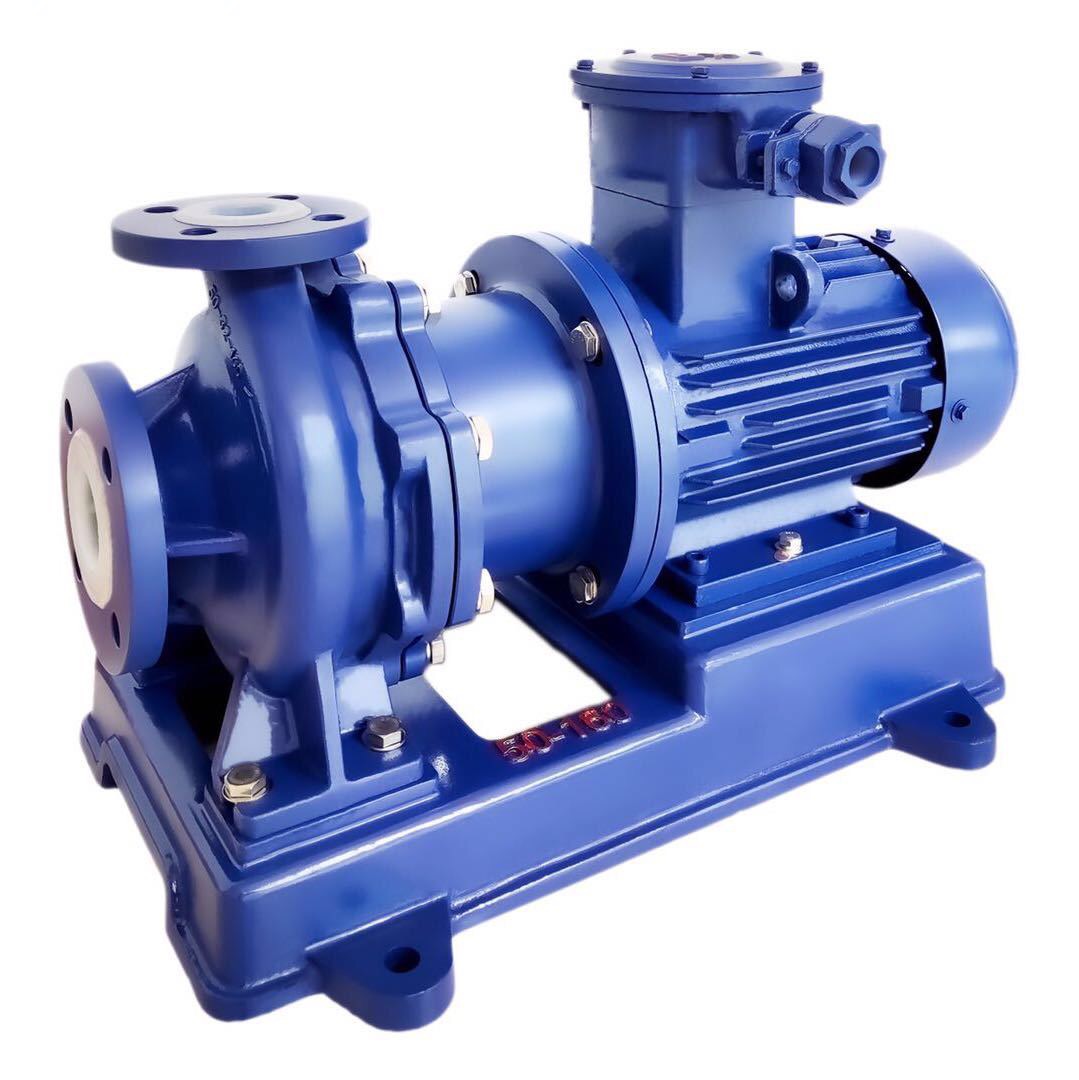

1. Odstředivé čerpadlo na surový olej API 610

Standardní odstředivé čerpadlo API 610 je nejpoužívanějším čerpadlem pro přepravu ropy v ropných polích, rafinériích a dálkových potrubích. Je speciálně navržen pro drsné pracovní podmínky ropného a plynárenského průmyslu a slouží jako základní vybavení pro přepravu lehké a střední ropy.

Hlavní výhody:Vysoká průtoková kapacita, stabilní provoz a nízká pulzace, vhodné pro přepravu potrubí na dlouhé vzdálenosti; kompaktní konstrukce, pohodlná instalace, jednoduchá každodenní údržba; kompatibilní s konfiguracemi odolnými proti výbuchu, silným těsnicím výkonem a vysokou bezpečností; schopné dlouhodobého nepřetržitého provozu, vhodné pro scénáře velké průmyslové přepravy.

Hlavní nevýhody:Špatná adaptabilita na vysoce viskózní pracovní podmínky; účinnost drasticky klesá při přepravě těžké ropy / těžké ropy; průměrná odolnost proti opotřebení nečistotami; ropa s vysokým obsahem sedimentů urychluje opotřebení oběžných kol a těles čerpadel.

Scénáře aplikací:Přeprava lehké a střední ropy; sběrné stanice ropných polí, dodávky rafinérských surovin, dálkové ropovody, pracovní podmínky s ropou s nízkým obsahem nečistot.

Doplňující poznámka:Pokud se pro přepravu těžké ropy používají odstředivá čerpadla, lze použít systém vytápění, který sníží viskozitu ropy a zlepší provozní účinnost čerpadel.

2.Trojšroubové čerpadlo

Jako objemové čerpadlo je tříšnekové čerpadlo speciálním typem čerpadla pro přepravu těžké ropy, těžké ropy a vysokoviskózní ropy, dokonale řešící špatný výkon odstředivých čerpadel pro vysokoviskózní média.

Hlavní výhody:Vynikající přizpůsobivost viskozity, stabilní přeprava pro ropu s nízkou i vysokou viskozitou; průtok sotva ovlivněn střední viskozitou; hladký chod bez pulzování, vynikající samonasávací výkon; snáší drobné jemné nečistoty a odolává zanášení.

Hlavní nevýhody:Nižší vysoký průtok ve srovnání s odstředivými čerpadly, nevhodný pro hlavní dopravu v ultra velkých potrubích; Opotřebení rotoru se zrychluje, když ropa obsahuje velké množství nečistot hrubých sedimentů.

Scénáře aplikací:Přeprava těžké ropy, těžké ropy a vysokoviskózní ropy; nakládání/vykládání ropného skladu, přeprava na krátkou vzdálenost, přeprava z nádrže do nádrže a další pracovní podmínky se středním a nízkým průtokem.

3. Zubové čerpadlo

Zubové čerpadlo se vyznačuje jednoduchou konstrukcí a hospodárností a je běžným čerpadlem pro pomocnou přepravu ropy v malém měřítku a patří k ekonomickým objemovým čerpadlům.

**Hlavní výhody**:Nízká cena, kompaktní velikost, dobrý samonasávací výkon, kompatibilní se středně až vysoce viskózní ropou, flexibilní instalace a provoz.

**Hlavní nevýhody**:Špatná odolnost proti opotřebení; hrubý sediment v ropě snadno odírá ozubená kola; omezený průtok, neschopný uspokojit přepravní nároky velkých projektů.

**Scénáře aplikací**:Maloprůtoková přeprava ropy a doplňování ropy pro malé ropné stanice, laboratoře a pomocné ropovody.

4. Pístové čerpadlo s vratným pohybem

Plunžrové čerpadlo se vyznačuje vynikajícím vysokotlakým dopravním výkonem a slouží jako speciální čerpadlo pro speciální účely pro specifické provozní podmínky ropy.

Hlavní výhody:Extrémně vysoká tlaková únosnost, stabilní provoz za podmínek vysokého tlaku, adaptabilní na extra těžkou ropu a přepravu potrubím s vysokým odporem.

Hlavní nevýhody:Velká pulzace průtoku, vysoká hlučnost, složitá konstrukce, vysoké náklady na údržbu, neschopnost nepřetržitého provozu velkého průtoku.

Scénáře aplikací:Maloprůtokové vysokotlaké vstřikování ropy, speciální přeprava těžké ropy, vysokotlaké zkoušky a další specifické pracovní podmínky.

III. Referenční tabulka rychlého výběru: Jak vybrat čerpadla pro různé provozní podmínky surové ropy

• Velkoprůtokové ropovody, lehká/střední ropa, hlavní přeprava pro rafinérie:Odstředivé čerpadlo na ropu API 610
• Těžká ropa / těžká ropa / ropa s vysokou viskozitou, nakládka a vykládka ropného skladu, přeprava nádrže na krátké vzdálenosti:tříšnekové čerpadlo
• Pracovní podmínky malého rozsahu, omezený rozpočet, pomocná doprava v malém toku:zubové čerpadlo
• Pracovní podmínky pro přepravu speciálních extra těžkých olejů s malým průtokem při vysokém tlaku:pístové čerpadlo s vratným pohybem

IV. Běžná úskalí při výběru čerpadla na ropu, abyste se vyhnuli rizikům

•  Zaměřte se pouze na průtok a dopravní výšku a ignorujte viskozitu: Mnoho uživatelů slepě volí odstředivá čerpadla pro přepravu nevytápěné těžké ropy, což má za následek extrémně nízkou účinnost čerpadla, stoupající spotřebu energie a nedostatečnou výstupní kapacitu.
•  Zanedbávání opotřebení způsobeného nečistotami: Nevolba otěruvzdorných čerpadel pro ropu obsahující sedimenty způsobuje rychlé opotřebení oběžných kol a rotorů, časté poruchy zařízení a zkrácení životnosti.
•  Ignorování norem pro nevýbušnost a těsnění: Surový olej je hořlavý a výbušný. Obyčejná čerpadla se špatným utěsněním a bez konfigurace chráněné proti výbuchu mohou trpět únikem média a způsobit bezpečnostní nehody.

V. Souhrn

Neexistuje žádné univerzální čerpadlo pro přepravu ropy – výběr musí odpovídat charakteristikám média a pracovním podmínkám:

Lehká/střední surová doprava ve velkém měřítku → Odstředivá čerpadla API 610 pro vyváženou účinnost, stabilitu a náklady

Těžká, vysoce viskózní surová → Čerpadla s trojitým šnekem, mnohem lepší v přizpůsobivosti

Drobné pomocné použití → Zubová čerpadla

Vysokotlaké speciální podmínky → Plunžrová čerpadla

Přesně přizpůsobená viskozita, obsah nečistot, parametry průtoku a tlaku a bezpečnostní normy zajišťují efektivní, stabilní a trvanlivý provoz systémů přepravy ropy a plynu.
