V oblasti přepravy průmyslové tekutiny náhodou výběr odstředivých čerpadel přímo ovlivňuje účinnost systému a provozní stabilitu. OH1 a OH2, jako běžné strukturální typy odstředivých čerpadel, i když obě patří do kategorie horizontálních jednostupňových odstředivých čerpadel, mají významné rozdíly v koncepcích designu a praktických aplikacích. Následuje analýza ze čtyř dimenzí: strukturální návrh, parametry výkonu, příslušné scénáře a náklady na údržbu.
TheOH1 odstředivé čerpadloPřijme konzolovou konstrukci, přičemž oběžné kolo je přímo namontováno na prodlouženém konci motorového hřídele a podporováno pouze ložiskem motoru. Tato struktura eliminuje potřebu nezávislé ložiskové krabice pro tělo čerpadla, což vede k kompaktnější celkové axiální dimenzi, která je vhodná pro instalační prostředí s omezeným prostorem. Struktura konzoly však způsobuje, že axiální síla na oběžném oběru je zcela nesena motorovým ložiskem, který je náchylný k urychlení opotřebení ložiska během dlouhodobého provozu.

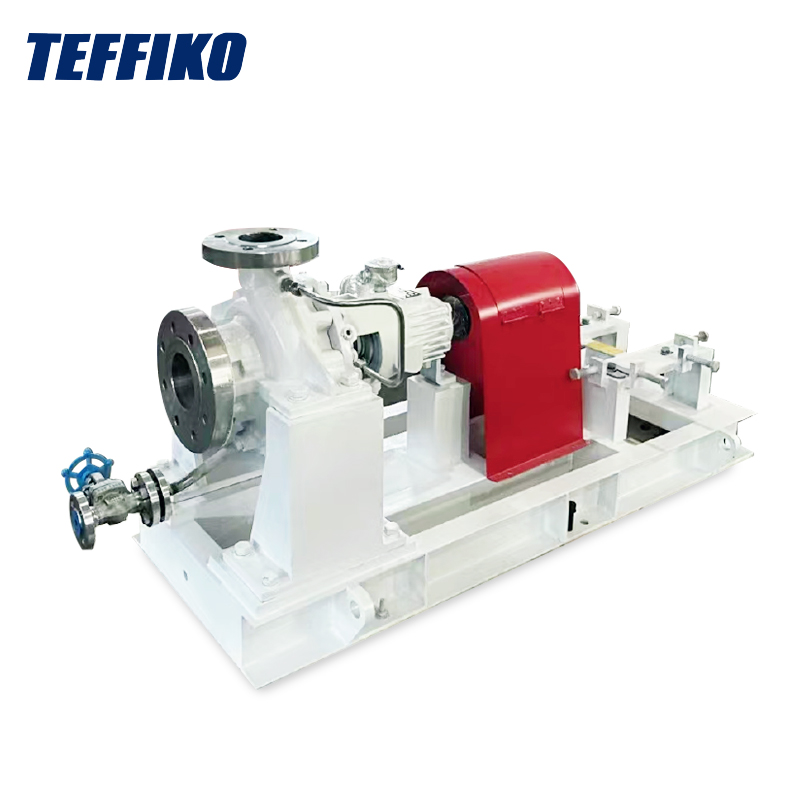

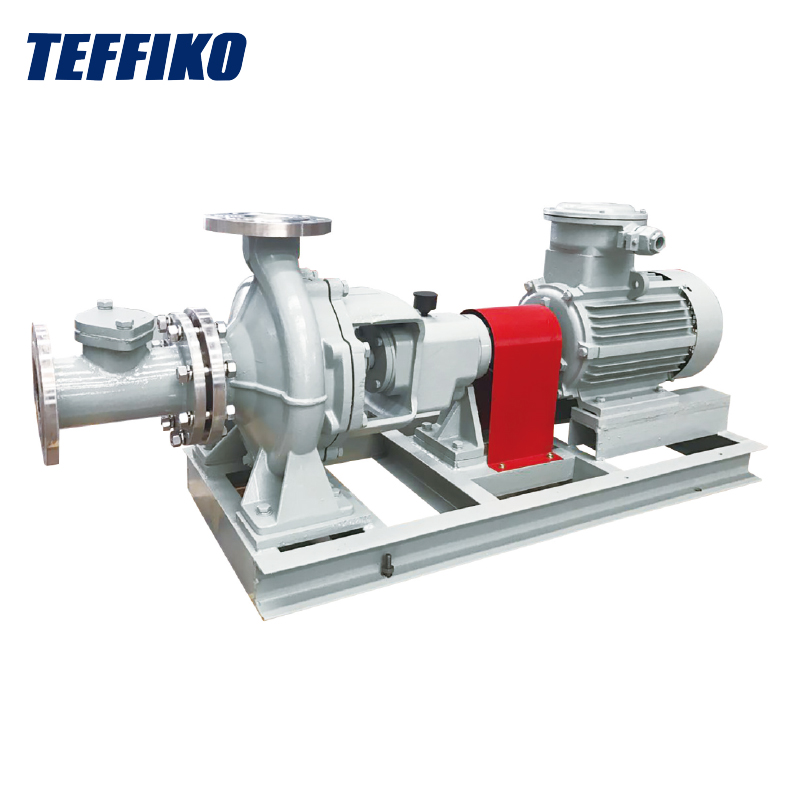

TheOH2 odstředivé čerpadloje vybaven nezávislou ložiskovou krabicí a oběžné kolo je podporováno jak čerpadlem - koncovým ložiskem, tak i motorským koncem na obou stranách, což tvoří dvojitou podpůrnou strukturu. Tento design s
Zlačně vyrovnává axiální sílu přes tah ložiska v ložiskovém krabici, což výrazně snižuje zatížení ložiska motoru a provozní stabilita je výrazně zlepšena, ale celkový objem je větší než objekt typu OH1.
V důsledku strukturálních omezení jmenovitý pracovní tlak odstředivého čerpadla OH1 obvykle nepřesáhne 1,6 MPA, takže je vhodný pro scénáře středního a nízkého tlaku; Typ OH2, prostřednictvím vylepšené podpěry ložiska a designu těsnění, vydrží tlak více než 2,5 MPA a je vhodnější pro vysokotlaké potrubní systémy.
Za stejného stavu průtoku je křivka účinnosti odstředivého čerpadla OH2 lichotivější a účinnost se při odchylce od pracovního stavu návrhu rozkládá pomaleji; Typ OH1 má vyšší účinnost v blízkosti jmenovitého pracovního stavu, ale jeho přizpůsobivost variabilním pracovním podmínkám je slabší.
Protože odstředivé čerpadlo OH1 nemá žádnou nezávislou ložiskovou krabici, náhrada ložiska vyžaduje rozebrání spojení mezi tělem motoru a tělem čerpadla a pracovní hodina jedné údržby je delší; Jeho struktura je však jednoduchá a náklady na náhradní díly jsou nižší. Přestože typ OH2 má nezávisle navrženou ložiskovou krabici, která je denní údržba pohodlnější a umožňuje samostatné výměně ložiska čerpadla - náklady na nákup speciálních ložisek a těsnění jsou relativně vyšší. Při výběru typu je nutné komplexně zvážit provozní cyklus a rozpočet na údržbu zařízení.
Typ OH1, s jeho jednoduchou strukturou, je nejvhodnější pro „lehké pracovní podmínky“, jako je přívod městské vody a drenáž, zemědělské zavlažování, které zahrnuje nízký tlak a malý tok. Jeho nízké náklady na nákup a údržbu mohou dát jeho hodnotu plnou hru, což z něj činí náklady - efektivní volba. V prostředí s vysokým výtahem a vysokou rychlostí však bude životnost ložiska výrazně snížena kvůli vadci konzoly. Typ OH2 s návrhem rozpětí - podpory se stal dlouhodobě spolehlivou volbou pro „těžké podmínky“, jako jsou chemické procesy s vysokým tlakem a přívod vody kotle elektrárny. Ve srovnání s typem OH1 se rozprostírá nejen její životnost při vysokém zatížení o více než 50%, ale také těsnění hřídele snižuje únik v důsledku vychylování malého hřídele a může snížit únavové poškození potrubí a nadací na základě jeho nízko vibračních charakteristik.
