Jaký je rozdíl mezi odstředivými čerpadly OH3 a OH4?

Ve standardu API 610 jsou čerpadla OH (Overhung) kategorií odstředivých čerpadel s oběžným kolem namontovaným na konci hřídele, který je uložen v ložiskách pouze na jedné straně. Mezi nimi jsou čerpadla OH3 a OH4 obě horizontální odstředivá čerpadla, ale výrazně se liší konstrukcí, požadavky na údržbu a vhodností použití.

Pochopení těchto rozdílů může inženýrům a koncovým uživatelům pomoci vybrat nejvhodnější čerpadlo pro jejich provozní podmínky.

Odstředivé čerpadlo OH3Design

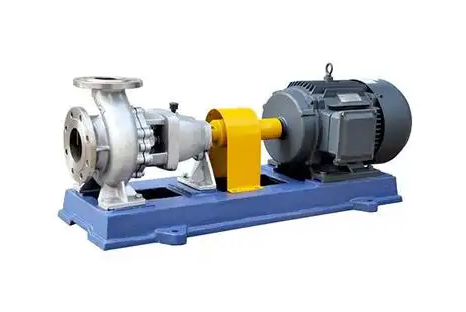

Čerpadlo OH3 je závěsné odstředivé čerpadlo vybavené nezávislým ložiskovým rámem.

Mezi jeho klíčové vlastnosti patří:

• Oddělte hřídel čerpadla a hřídel motoru
• Spojka mezi čerpadlem a motorem
• Nezávislé pouzdro ložiska a systém mazání
• Vyšší tuhost hřídele a nosnost
• Jednodušší údržba a výměna komponentů

Ačkoli je OH3 stále klasifikováno jako volně zavěšené čerpadlo, což znamená, že oběžné kolo je namontováno na převislém konci hřídele, nezávislý rám ložiska poskytuje lepší podporu rotoru a provozní stabilitu ve srovnání s kompaktnějšími konstrukcemi.

Odstředivé čerpadlo OH4Design

Čerpadlo OH4 je zavěšené odstředivé čerpadlo v těsném závěsu.

Mezi jeho hlavní vlastnosti patří:

• Kompaktní, integrovaná sestava čerpadla a motoru
• Žádný nezávislý nosný rám
• Hřídel motoru podporuje zatížení rotoru čerpadla
• Není nutná žádná pružná spojka
• Menší instalační prostor a celková hmotnost

Vzhledem k tomu, že motor a čerpadlo jsou úzce integrovány, nabízejí čerpadla OH4 jednodušší konstrukci s menším počtem součástí, což z nich činí nákladově efektivní řešení pro mnoho průmyslových aplikací.

Srovnání výkonu a aplikací
Typické aplikace čerpadel OH3

Díky své robustní konstrukci a nezávislé podpoře ložisek se čerpadla OH3 běžně používají v:

• Petrochemické zpracování
• Ropná a plynárenská zařízení
• Elektrárny
• Vysokoteplotní přenos kapaliny
• Průmyslové služby v nepřetržitém provozu
• Aplikace vyžadující vysokou spolehlivost

Čerpadla OH3 jsou často vybírána pro náročné procesní podmínky, kde je rozhodující dlouhá životnost a provozní stabilita.

Typické aplikace čerpadel OH4

Čerpadla OH4 jsou obecně vhodná pro:

• Průmyslové vodovodní systémy
• Cirkulace chladicí vody
• Komunální služby
• Lehké až středně náročné průmyslové procesy
• Instalace s omezeným prostorem

Jejich kompaktní design a nižší náklady na instalaci z nich činí atraktivní volbu pro aplikace, kde jsou provozní podmínky méně náročné.

OH3 vs OH4: Klíčové rozdíly

Jak si vybrat mezi čerpadly OH3 a OH4

Volba mezi čerpadlem OH3 a OH4 závisí na konkrétních provozních požadavcích aplikace.

Čerpadlo OH3 je obecně lepší volbou, když:

• Vyžaduje se vysoká spolehlivost
• Systém funguje nepřetržitě
• Procesní teploty jsou zvýšené
• Mechanická zatížení jsou významná
• Důležitá je dostupnost údržby

Čerpadlo OH4 je často preferováno, když:

• Prostor je omezený
• Jednoduchost instalace je prioritou
• Důležité jsou úvahy o rozpočtu
• Provozní podmínky jsou relativně mírné

Při výběru čerpadla by měli inženýři vyhodnotit faktory, jako je průtok, výtlačný tlak, charakteristiky kapaliny, provozní teplota, požadavky na údržbu a náklady na životní cyklus, spíše než spoléhat pouze na klasifikaci čerpadla.

Závěr

Čerpadla OH3 i OH4 jsou horizontální odstředivá čerpadla definovaná API 610, ale jsou navržena s ohledem na různé priority.

Čerpadla OH3 kladou důraz na spolehlivost, odolnost a vhodnost pro náročné procesní aplikace, zatímco čerpadla OH4 se zaměřují na kompaktnost, jednoduchost a nákladovou efektivitu.

Díky pochopení silných stránek a omezení každého návrhu mohou uživatelé vybrat typ čerpadla, který nejlépe odpovídá jejich provozním potřebám, a dosáhnout optimálního výkonu systému.
