Ve velkolepé krajině fluidních strojů,Teffikose dlouhodobě hluboce zabývá oborem odstředivých čerpadel.Odstředivá čerpadlazaujímají dominantní postavení díky své jednoduché konstrukci a širokému rozsahu použití. Ačkoli existuje široká škála odstředivých čerpadel, od miniaturních pomocných čerpadel pro domácnost až po obří průmyslové odvodňovací stanice s velmi odlišným vzhledem, jejich jádrové „orgány“ jsou nápadně podobné, když jsou jejich kryty odstraněny.
Dnes provedeme hloubkovou analýzu konstrukčních detailů a logiky vývoje odstředivých čerpadel kombinací klasických čerpadel typu B, moderních čerpadel IS a velkoprůtokových čerpadel s dvojitým sáním.

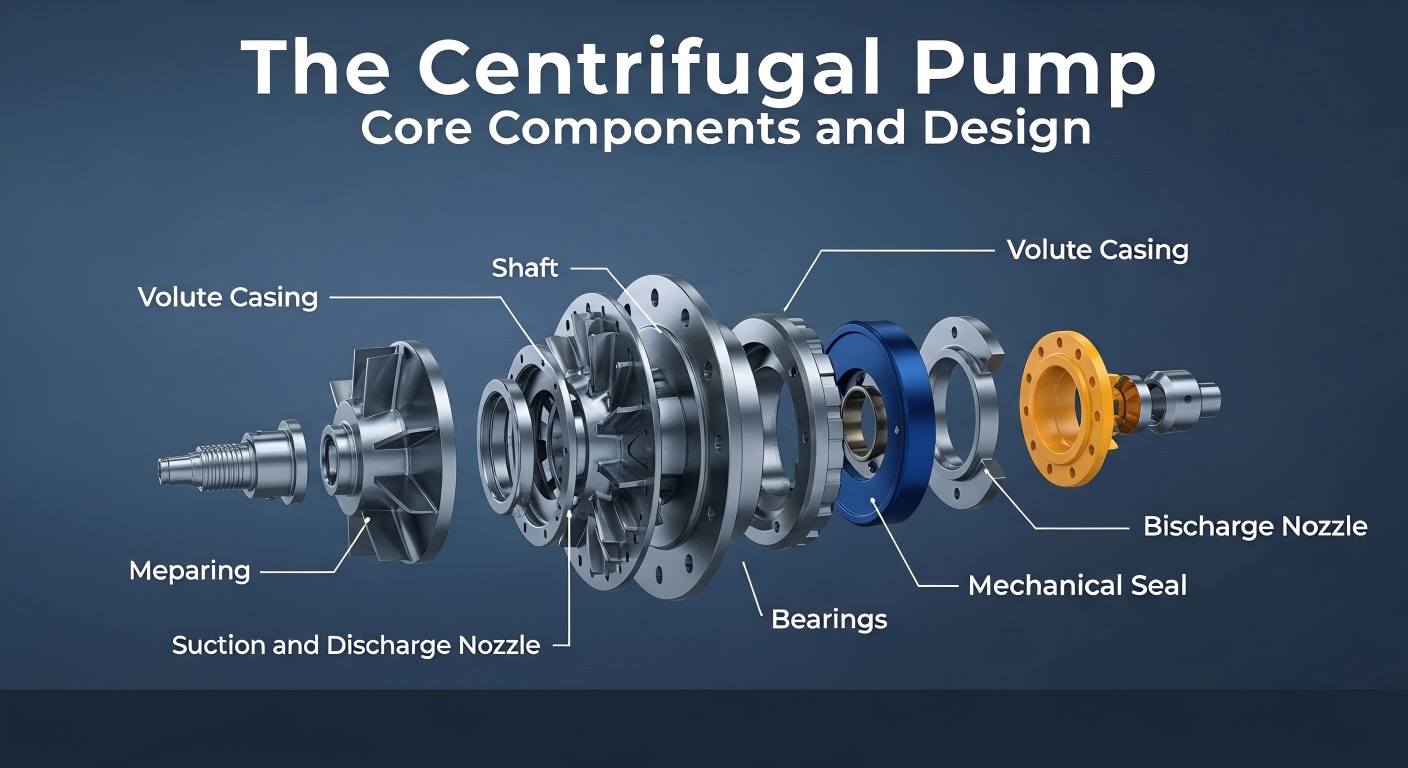

Bez ohledu na varianty typu čerpadel tvoří základní kostru odstředivých čerpadel tyto hlavní komponenty:
Po pochopení obecné struktury odstředivých čerpadel dále prozkoumáme několik běžných typů odstředivých čerpadel, každé se zaměřeným konstrukčním návrhem pro přizpůsobení různým pracovním podmínkám.
Čerpadlo typu B je klasické konstrukce odstředivého čerpadla, vyznačující se tím, že jeden konec čerpadla je podepřen ložisky uvnitř konzoly, zatímco konec opatřený oběžným kolem vyčnívá konzolově ven z konzoly. Na základě kombinace tělesa čerpadla a krytu čerpadla se čerpadla typu B dělí na typy s předním a zadním otevíráním. Konstrukce se zadním otevíráním nabízí významné výhody při údržbě: konzolu spolu s oběžným kolem lze vyjmout jednoduše povolením převlečné matice konzoly, aniž by bylo nutné rozebírat vstupní a výstupní potrubí čerpadla, což značně zjednodušuje proces údržby. Většina axiální síly čerpadel typu B je vyvážena vyvažovacími otvory na oběžném kole a zbývající síla je nesena ložisky. Tento typ čerpadla má jednoduchou konstrukci, spolehlivý provoz, snadno se vyrábí a udržuje a je vysoce přizpůsobivý, takže byl kdysi široce používán.
Čerpadlo IS je hlavní jednostupňové jednosací odstředivé čerpadlo, které postupně nahrazuje čerpadla typu B. Byl optimalizován na základě čerpadel typu B pro zlepšení energetické účinnosti a pohodlí. Průměr sacího hrdla oběžného kola u čerpadel IS je obvykle větší a sací a výtlačné hrdlo skříně čerpadla bylo také vylepšeno, přičemž tělo čerpadla je přímo podepřeno na základně. Ve srovnání s čerpadly typu B stejného výkonu mají čerpadla IS nižší jmenovitý výkon, což odráží jejich energeticky úsporné vlastnosti. Čerpadla IS mají také konstrukci se zadním otevíráním, což dále zvyšuje pohodlí při údržbě: otočné části lze vyjmout za účelem údržby odstraněním mezilehlého připojení prodloužené spojky, aniž by bylo nutné rozebírat tělo čerpadla, potrubí a motor. Čerpadla IS jsou vhodná pro průmyslové a městské zásobování vodou a odvodňování, stejně jako pro zemědělské zavlažování a mohou dopravovat čistou vodu nebo kapaliny s fyzikálními a chemickými vlastnostmi podobnými čisté vodě, s teplotou do 80°C.
Jednostupňové odstředivé čerpadlo s dvojitým sáním je konstrukčně ekvivalentní spojení dvou oběžných kol čerpadel typu B, přičemž kapalina vstupuje z levé i pravé strany oběžného kola současně, takže jeho průtok je mnohem větší než u jednosacího čerpadla stejné velikosti. Jeho rotor je podepřen na obou koncích a těleso čerpadla je obvykle horizontálně děleného spirálového typu se dvěma pološroubovicovými sacími komorami tvořícími dělenou konstrukci spolu s tělesem čerpadla. Tato konstrukce nejen zvládá velké průtoky, ale také sama o sobě vyrovnává axiální sílu čerpadla díky symetrickému vstupu kapaliny do oběžného kola, čímž eliminuje potřebu dalšího zařízení pro vyvažování axiální síly. Při stejném průtoku mají čerpadla s dvojitým sáním obecně lepší odolnost proti kavitaci než čerpadla s jednoduchým sáním, což je zvláště důležité pro dopravu snadno se odpařujících kapalin nebo za podmínek vysokého sacího zdvihu. Hřídelové ucpávkové zařízení čerpadla většinou využívá ucpávkové těsnění s vodním těsnicím kroužkem nainstalovaným v ucpávce pro chlazení a mazání zavedením tlakové vody.
Od robustní odolnosti čerpadel typu B přes energeticky úspornou přesnost čerpadel IS až po skvělý výkon čerpadel s dvojitým sáním se strukturální vývoj odstředivých čerpadel vždy soustředil na dvě hlavní témata účinnosti a pohodlí při údržbě. Různé typy odstředivých čerpadel, založené na obecné struktuře jádra, mají své vlastní konstrukční charakteristiky a aplikační výhody, aby vyhovovaly potřebám různých průmyslových scénářů.Teffikobude i nadále posilovat výzkum a vývoj a aplikaci odstředivých čerpadel s profesionální technologií.
