Co je čerpadlo OH1?

Pokud pravidelně pracujete s průmyslovými odstředivými čerpadly, pravděpodobně jste se setkali s modelem „OH1“ – a buďme upřímní, je opravdu snadné jej zaměnit s jinými typy. Mnoho inženýrů zná odstředivá čerpadla přepravující kapaliny, ale pokud se jich zeptáte, čím je čerpadlo OH1 jedinečné? Většina z nich bude mít problém odpovědět. A ani mě nenaučte, abych začínal s týmy pro nákup – nepochopení modelu kromě záruk končí se špatným vybavením. Ale jde o to: čerpadla OH1 jsou tahouni v průmyslových odvětvích, jako je ropa, energetika a chemikálie. Jsou to klasické zavěšené čerpadlo podle standardu API 610 (globální konstrukční kód pro odstředivá čerpadla) a jakmile se seznámíte se základy, jsou vlastně docela jednoduché. Dovolte mi, abych vás provedl klíčovými detaily.

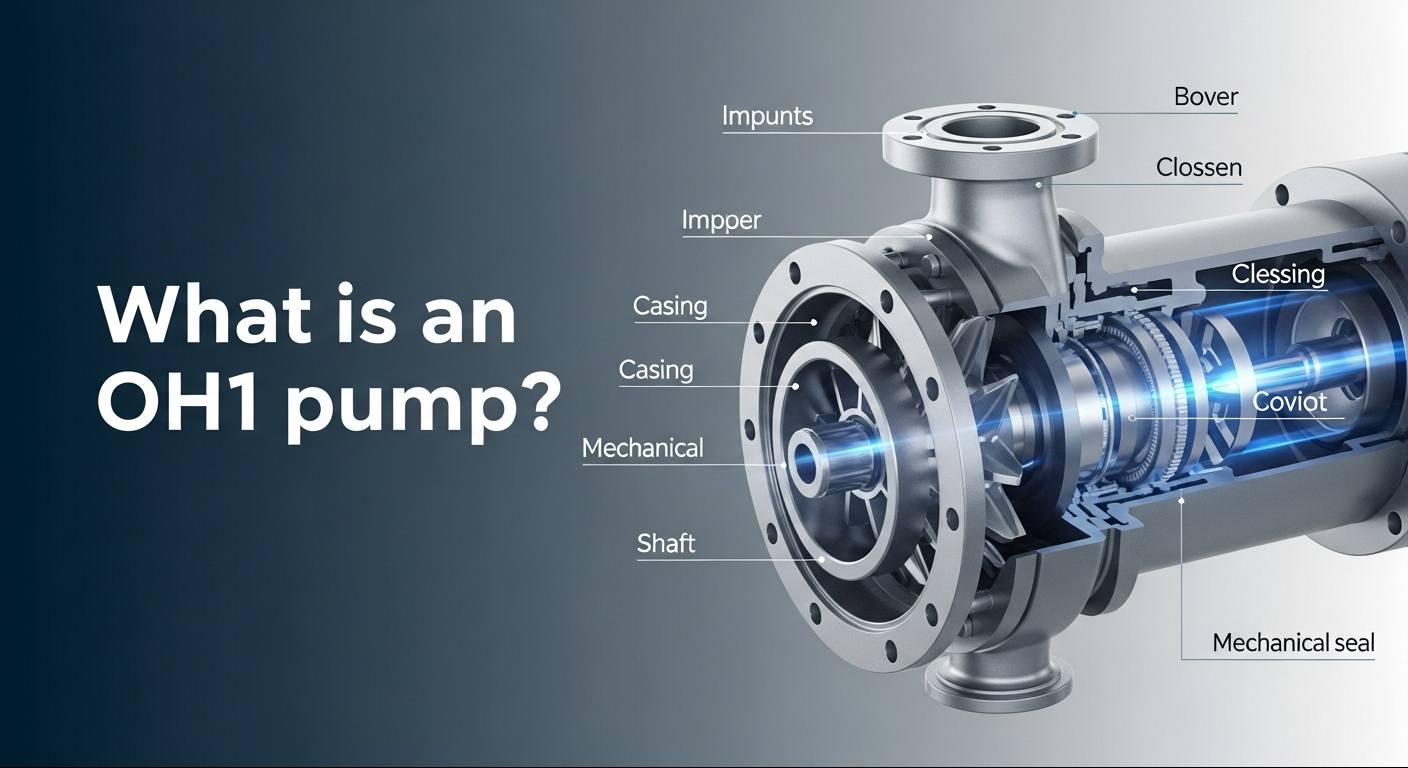

1. Nejprve si ujasnime – co přesně je „OH1“?

OH1 je specifický typ „převislého odstředivého čerpadla“ definovaný standardem API 610. Rozdělme označení: „OH“ znamená „Overhung“ (to dává smysl, ne?) a „1“ znamená, že se jedná o jednostupňové čerpadlo s koncovým sáním. Jednoduše řečeno, zde je to, co to znamená: oběžné kolo (část, která pohybuje kapalinou) je upevněno pouze na jedné straně hřídele čerpadla, pouzdro ložiska je integrováno přímo do těla čerpadla a ložiska podpírají pouze jeden konec čerpadla – odtud název „převislý“.

API 610 kategorizuje odstředivá čerpadla do hlavních skupin: OH (Overhung), BB (Between-Bearing), VS (Vertical Suspended) a další. V rámci skupiny OH existují podmodely jako OH1, OH2 a OH3 – každý má své vlastní vlastnosti. OH2 je dvoustupňové závěsné čerpadlo (ideální pro vysokotlaké aplikace) a OH3 přidává další komponenty pro vyvážení axiálních sil. Ale OH1? Je to nejjednodušší z celé řady. Žádné přepychové extra funkce – pouze zaměření na aplikace se střední až nízkou hlavou. To je důvod, proč je to nejuniverzálnější závěsné čerpadlo ve většině průmyslových zařízení – není třeba věci zbytečně komplikovat, když nemusíte.

2. NávrhČerpadla OH1: 4 praktické výhody

Proč tolik průmyslových odvětví spoléhá na čerpadla OH1? Klíč spočívá v jejich designu, který řeší reálné problémy. Zde jsou jejich nejvýraznější vlastnosti:

• Kompaktní, prostorově úsporná konstrukce:Pouzdro ložiska a tělo čerpadla jsou odlity jako jeden kus, takže nejsou potřeba žádné další podpěry. Viděl jsem to z první ruky: čerpadlo OH1 se stejným průtokem je snadno o 30 % kratší než čerpadlo s dvojitým sáním. Je to zachránce ve stísněných prostorách, jako jsou petrochemické závody nebo kotelny elektráren, kde záleží na každém centimetru. Není třeba přeskupovat potrubí nebo rozšiřovat prostor – stačí jej zasunout přímo dovnitř.
• Spolehlivé těsnění, vynikající prevence úniku:Úniky jsou velkým problémem, zejména při manipulaci s hořlavými médii, jako je ropa nebo korozivní chemikálie. Čerpadla OH1 se standardně dodávají s mechanickými ucpávkami (některé modely lze upgradovat na oboustranné ucpávky) a těsnicí plochy jsou obvykle vyrobeny z karbidu křemíku a grafitu – dostatečně pevné, aby vydržely vysoké teploty a opotřebení. Za normálního provozu je únik menší než 5 mililitrů za hodinu – mnohem lepší než u staromódních těsnění. Kdysi jsem spolupracoval s chemickým závodem, který přešel na čerpadla OH1 a jejich odstávky související s úniky klesly téměř o 80 %.
• Ložiska, která nevyžadují neustálou pozornost:Používají dvouřadá válečková ložiska, která pevně svírají hřídel a zvládají radiální i axiální síly. Ložiskové pouzdro má navíc vestavěný systém cirkulace mazacího oleje, který udržuje věci v chladu díky rozstřikovacímu mazání. Běžná odstředivá čerpadla potřebují doplňování oleje každé 3 měsíce, ale čerpadla OH1? Můžete to prodloužit na 6–12 měsíců. To znamená méně odstávek – klidně o 2 až 3 méně za rok. Pro továrny běžící 24 hodin denně, 7 dní v týdnu je to obrovský nárůst produktivity.
• Energetická účinnost:Oběžné kolo se vyznačuje dozadu zahnutou konstrukcí lopatek, optimalizovanou inženýry na základě mechaniky tekutin, aby se minimalizovaly turbulence uvnitř čerpadla. Průtokové kanály čerpadla jsou také leštěné, aby se snížil odpor. Jednou jsem viděl testovací data ukazující, že čerpadlo OH1 je o 8–12 % účinnější než běžné zavěšené čerpadlo při stejném průtoku. Udělejme rychlý výpočet: pokud pohybujete 100 kubických metrů vody za hodinu, je to 20 kWh ušetřených za den. Za rok se tyto úspory sčítají do značné částky.

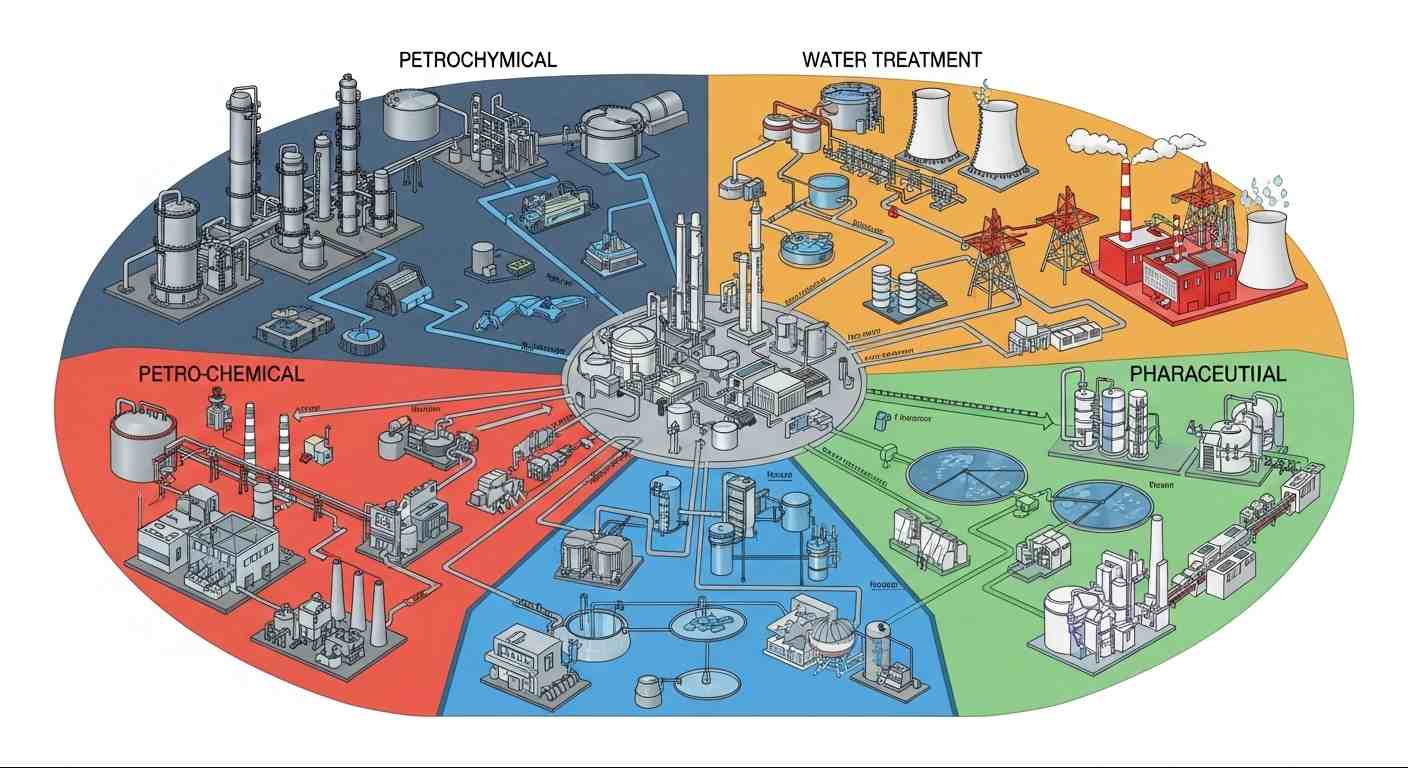

3. Kde najít čerpadla OH1: 4 klíčová odvětví

Toto čerpadlo není jen dobře navržené, ale také se perfektně hodí do konkrétních pracovních podmínek. Zde jsou jeho nejběžnější scénáře aplikace:

• Petrochemický průmysl:Jsou všude v rafinériích a používají se hlavně k přepravě nízkoviskózních médií, jako je ropa a benzín. Vezměme si například prostor pro skladování surové ropy: musíte ropu přemístit do destilační věže bez úniků a kompaktní velikost čerpadla OH1 se perfektně hodí mezi husté potrubí. Navíc je její průtok extrémně stabilní (s chybou menší než 2 %), takže destilační věž nikdy nedostane příliš mnoho nebo příliš málo přívodu – žádné neočekávané odstávky.
• Energetika:Tepelné elektrárny a elektrárny na biomasu využívají k dodávce vody do kotlů čerpadla OH1. Kotle potřebují stálý průtok středotlaké vody a čerpadla OH1 tuto potřebu dokonale splňují. Kdysi jsem pracoval s jednotkou o výkonu 300 MW, která měla dvě čerpadla OH1 – jedno v provozu a jedno v pohotovostním režimu. Odolávají teplotám až 180 °C a jejich účinnost pomáhá snižovat celkovou spotřebu energie rostliny.
• Průmysl úpravy vody:Městské čistírny odpadních vod a průmyslová zařízení na odpadní vody je s oblibou využívají k přepravě čisté vody nebo odpadních vod s nízkou koncentrací. Těleso čerpadla je obvykle vyrobeno z nerezové oceli 304 nebo 316L nebo korozivzdorné litiny – takže nebude rezavět od chemikálií v odpadních vodách. A u jeho konstrukce s koncovým sáním je mnohem méně pravděpodobné, že se ucpe než u ponorných čerpadel – kolem oběžného kola se nenamotají žádná vlákna. Je ideální pro malé až střední úpravny vody se zpracovatelskou kapacitou 50–500 metrů krychlových za hodinu.
• Farmaceutický průmysl:Nezbytností jsou zde potravinářská čerpadla OH1. Splňují standardy GMP (Good Manufacturing Practice) s ultra hladkými vnitřními stěnami (drsnost Ra ≤ 0,8 μm), takže se na ně tekutý lék nelepí. Těsnění jsou rovněž vyrobena z potravinářské pryže, takže nedochází ke kontaminaci materiálů. Viděl jsem je ve vakcínových laboratořích a farmaceutických továrnách, které se používaly hlavně pro míchání a přepravu tekutin ve výrobních linkách.

4. Jak vybrat správnou pumpu OH1: 5 nepřehlédnutelných tipů

Výběr čerpadla OH1 není těžký – postupujte podle těchto pěti kroků:

• Začněte s tekutinou, která má být přepravována:Pokud pracujete s vysokoteplotními médii (jako je horký olej nad 120 °C), vyberte model s chladicím pláštěm – jinak se spálí ložiska. Pro média s vysokou viskozitou (jako je mazací olej nad 50 cSt) zvolte model s větším vstupem oběžného kola – příliš malý vstup povede k nedostatečnému průtoku. U kyselých médií (jako je kyselina chlorovodíková) vynechejte běžnou nerezovou ocel a použijte Hastelloy (slitina odolná proti korozi). Jednou jsem viděl v továrně používat standardní čerpadlo OH1 na kyselinu a vydrželo to jen 6 týdnů.
• Nešetřete na rychlosti toku a hlavních marží:Nikdy nevybírejte čerpadlo na základě vašich „přesných“ potřeb průtoku – přidejte 10% rezervu. Pokud například potřebujete přepravit 80 metrů krychlových za hodinu, vyberte si model dimenzovaný na 90 metrů krychlových za hodinu. Pokud jde o dopravní výšku (výstupní tlak čerpadla), nezapomeňte vzít v úvahu odpor potrubí: pokud pohybujete vodou 15 metrů vysoko přes 100 metrů potrubí, budete potřebovat čerpadlo s 25metrovou dopravní výškou (10 metrů navíc slouží k překonání odporu potrubí). Nedostatečná dopravní výška způsobí, že se čerpadlo přetíží a rychle selže.
• Zvažte prostředí instalace:Pokud instalujete venku, vyberte model s krytem proti dešti – voda, která se dostane do pouzdra ložiska, poškodí ložiska. Pro stísněné prostory (jako je místnost o šířce 1 metr) zvolte horizontální model s krátkou šachtou – celková délka pod 1,2 metru. Pokud je v blízkosti zdroj vibrací (jako kompresor), přidejte tlumicí podložku – vibrace poškozují těsnění rychleji než cokoli jiného.
• Na energetické účinnosti záleží:Čerpadla s prvotřídní energetickou účinností ušetří o 15–20 % více elektřiny než čerpadla s účinností třetí třídy. Při provozu 8 hodin denně to představuje roční úsporu elektřiny téměř 10 000 juanů. Utratit trochu více předem za vysoce účinný model se rozhodně vyplatí.
• Vyberte si správné příslušenství:U toxických médií, jako je metanol, upgradujte na oboustranná těsnění plus systém těsnicích kapalin – zabráníte tak únikům. Pokud chcete na dálku sledovat stav zařízení, nainstalujte snímače vibrací a snímače teploty. Když se ložiska začnou opotřebovávat, hodnota vibrací dosáhne 4,5 mm/s a spustí včasné varování, takže nebudete čelit náhlým poruchám.

5. Jak udržovat čerpadlo OH1: 3 jednoduché tipy (není potřeba žádný odborník)

Mnoho lidí si stěžuje, že údržba čerpadel je obtížná, ale čerpadla OH1 jsou opravdu nenáročná na údržbu – stačí udělat tyto tři věci:

• Denní kontroly (max. 5 minut): Každý týden prohmatejte ložiska – pokud mají teplotu vyšší než 70 °C, vyměňte mazací olej. Každý měsíc zkontrolujte těsnění – pokud únik přesáhne 10 mililitrů, vyměňte součásti těsnění. Každé čtvrtletí vyčistěte vstupní filtr – ucpané filtry snižují průtok. Pro tyto úkoly nemusíte čerpadlo ani rozebírat, což ušetří polovinu času ve srovnání s údržbou čerpadla s dvojitým sáním.
• Odstraňování problémů: Začněte se základy: Snížený průtok? Nejprve zkontrolujte přívodní potrubí – na vině je obvykle ucpání. Poté zkontrolujte oběžné kolo – jednostupňová oběžná kola lze snadno vyměnit. Zvýšené vibrace? Zkontrolujte vůli ložisek (pokud je vůle větší než 0,1 mm, vyměňte ložiska) a hřídel čerpadla – jednostupňové hřídele lze narovnat, pokud jsou ohnuté, na rozdíl od vícestupňových hřídelů, které vyžadují úplnou výměnu. Netěsné těsnění? Zkontrolujte čelo těsnění – škrábance lze opravit broušením, není třeba měnit celou sestavu těsnění.
• Roční hloubková údržba: Jednou ročně rozeberte pouzdro ložiska a vyměňte mazivo na bázi lithia – nepřeplňujte jej, pouze jej naplňte do 1/2 až 2/3 objemu pouzdra ložiska (přeplnění způsobuje přehřívání). Utáhněte šrouby spojující těleso čerpadla se základnou – uvolněné šrouby způsobují nesouosost hřídele čerpadla. Naneste vrstvu epoxidové pryskyřice na oběžné kolo a utěsněte dutinu, aby se zabránilo korozi. Všechny tyto úkoly lze provádět na zemi – není potřeba jeřáb.

Závěr

Na konci dne je čerpadlo OH1 jen pevným praktickým nástrojem. Nemá vymyšlené funkce vícestupňových čerpadel, ale vyniká tím, pro co je určena – aplikace se střední až nízkou dopravní výškou, stabilní průtok a snadná údržba. Pro podniky to znamená méně starostí a nižší celkové náklady na vlastnictví po dobu životnosti zařízení.

Pokud stále váháte – možná si nejste jisti, který materiál je pro vaši kapalinu vhodný nebo jak čerpadlo integrovat do vašeho stávajícího systému – nebojte se. Náš tým naTeffikořeší tyto věci každý den. Ať už potřebujete pomoc s výběrem, podporou instalace nebo řešením problémů po instalaci, máme pro vás řešení. Není třeba hádat -stačí natáhnout ruku.
