Odstředivé čerpadlo OH3: Nejlepší volba pro úzké prostory

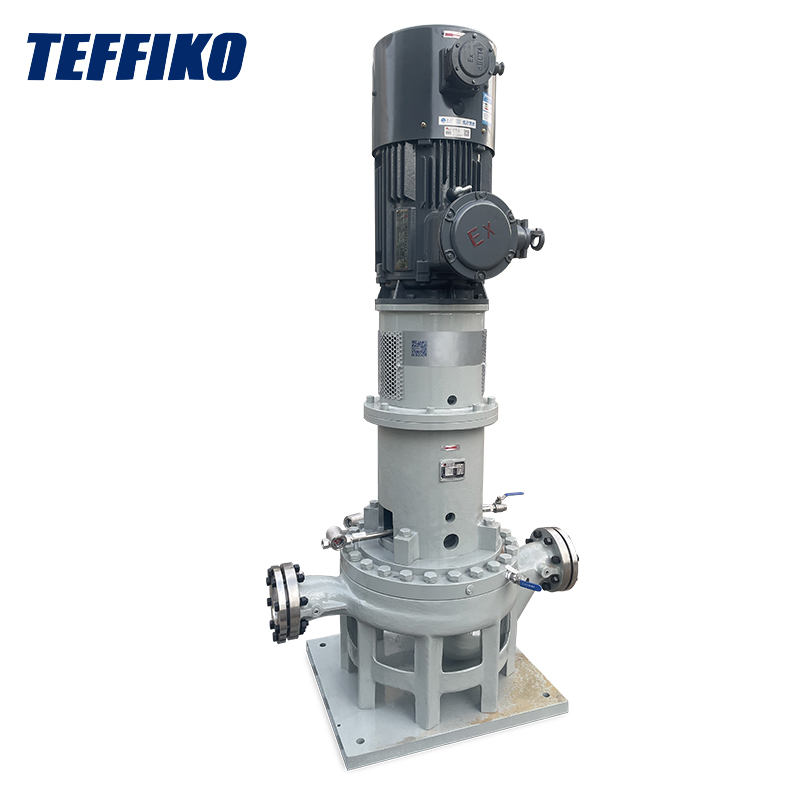

TheOH3 odstředivé čerpadlove mně zanechal hluboký dojem – můžete ho spatřit všude, od potrubních regálů ropných rafinérií a přeplněných palub na moři až po vysokotlaké potrubní systémy elektráren. To, co jej odlišuje od ostatních modelů čerpadel, jsou jeho spolehlivé a odolné vlastnosti: vertikální design, který šetří místo, modulární struktura pro snadnou montáž a demontáž a schopnost odolávat vysokým teplotám, vysokým tlakům a korozivním médiím. Jako by to bylo speciálně navrženo pro řešení nejběžnějších záludných problémů v průmyslovém prostředí. Níže rozeberu jeho základní součásti, skutečný pracovní princip a jak se tyto návrhy přizpůsobují skutečným provozním podmínkám továrny.

I. Základní konstrukční součásti

Výkon OH3 nejsou žádné prázdné řeči – každý komponent je precizně zkonstruován tak, aby se zaměřil na průmyslové problémy. Pojďme je rozebrat jednu po druhé:

1.1 Vertikální modulární ložisková konzola

Na rozdíl od horizontálních čerpadel, jako je OH1, která integrují pouzdro ložiska s tělem čerpadla, má OH3 nezávislou modulární ložiskovou konzolu namontovanou svisle nad skříní čerpadla. Tento design je revolučním průlomem pro průmyslové scénáře:

• Nosnost nejvyšší úrovně: Ložisková konzola je vyrobena z vysoce odolné litiny nebo tvárné litiny s minimální tloušťkou stěny 15 mm, která je plně schopná odolat zatížení trysky specifikované normou API 610. Nikdy jsem neviděl, že by trpělo nesouosostí hřídele v důsledku tepelné roztažnosti, smršťování nebo vibrací potrubí – jeho stabilita je výjimečná.
• Údržba bez námahy: Uvnitř je uložena dvouřadá válečková ložisková sada „back-to-back“, která odolá radiálním i axiálním silám. A co je nejdůležitější, není potřeba rozebírat vstupní a výstupní potrubí; stačí sejmout ložiskovou konzolu shora za účelem kontroly a opravy, čímž se výrazně zkrátí prostoje.

1.2 Jednostupňové oběžné kolo a dvojitá spirální skříň

Kombinace oběžného kola a spirály je dokonalá shoda, optimalizovaná pomocí Computational Fluid Dynamics (CFD). Všechny modely s průměrem ≥ DN80 jsou standardně dodávány s dvojitou spirálou — tato malá modifikace zdvojnásobuje účinnost a stabilitu:

• Robustní a skvěle navržené oběžné kolo: K dispozici v nerezové oceli 316L nebo Hastelloy, nabízí vynikající odolnost proti korozi. Dozadu zakřivené lopatky minimalizují turbulence tekutiny, což má za následek překvapivě vysokou účinnost přenosu energie. Je připevněna pouze k jednomu konci hřídele čerpadla pojistnou maticí a během provozu nedochází k axiálnímu pohybu – konkrétně jsem to zkontroloval během údržby a zůstává pevně na svém místě i při použití s ​​vysokou intenzitou.
• Dvojitá spirála řeší klíčový problém: Běžné jednoduché spirály generují za podmínek vysokého průtoku nevyvážené radiální síly, které časem opotřebovávají hřídel a ložiska. Dvojitá spirála OH3 však rozděluje kapalinu do dvou cest symetrickými průtokovými kanály, kompenzuje 90 % radiálních sil, výrazně snižuje průhyb hřídele a opotřebení ložisek – z mé zkušenosti to může prodloužit životnost čerpadla o několik let.

1.3 Těsnicí systém vyhovující API 682

Únik je smrtelným nebezpečím při přepravě vysokotlakých, toxických nebo vysokoteplotních médií – ale těsnící systém OH3 tento problém zcela eliminuje:

• Stabilní a spolehlivá základní konfigurace: Standardně se dodává s jednostrannou mechanickou ucpávkou s těsnicími plochami z karbidu křemíku a grafitu. Sice ne vychytaný, ale pro zdravotně nezávadná média plně dostačuje. Spustil jsem to nepřetržitě měsíce bez problémů s únikem.
• Vysoce cílená možnost upgradu: Pro přepravu toxických nebo vysoce korozivních médií lze upgradovat na dvoustrannou mechanickou ucpávku se systémem izolační kapaliny, která kontroluje únik na ≤ 5 ml/h – mnohem nižší než prahová hodnota 20 ml/h tradičních těsnění. Taková bezpečnostní rezerva je při manipulaci s nebezpečnými látkami uklidňující.

1.4 Návrh přímého připojení vertikálního potrubí

Konstrukce "přímé připojení potrubí" je záchranou pro stísněné prostory a potřeby úspory energie. Vstupní a výstupní příruby jsou přesně vyrovnány s osou potrubí, což eliminuje potřebu dalších montážních základů a výhody jsou zřejmé již od prvního dne používání:

• Výjimečné využití prostoru: Model DN200 má výšku čerpadla pouze 1,0-1,5 metru, což snižuje podlahovou plochu o 60 % ve srovnání s horizontálními čerpadly se stejným průtokem. Tato výhoda je klíčová na pobřežních plošinách nebo přeplněných stojanech rafinerií – lze ji instalovat na místa nepřístupná pro jiné modely čerpadel.
• Významný efekt úspory energie: Méně potrubních kolen snižuje tlakovou ztrátu a dlouhodobé používání může snížit spotřebu energie celého systému o 5 % až 8 %. I když počáteční úspory nákladů nejsou podstatné, časem se sčítají, což je pro manažery továren zaměřené na náklady příjemným překvapením.

II. Podrobný pracovní princip

Ve svém jádru OH3 funguje na základě odstředivé síly, ale každý článek transportu tekutin byl optimalizován tak, aby splňoval požadavky na vysoký tlak a vysokou stabilitu. Rozeberu to krok za krokem srozumitelným jazykem:

Krok 1: Odsávání kapaliny

Kapalina vstupuje do čerpadla přes přímo připojenou vstupní přírubu. Přesné vyrovnání mezi přírubou a potrubím zajišťuje hladké proudění tekutiny (žádné nepořádné turbulence) a leštěná vnitřní stěna vstupního průtokového kanálu snižuje třecí odpor. To zajišťuje, že tekutina proudí rovnoměrně k oběžnému kolu – všiml jsem si, že zřídka dochází ke kavitaci, což je běžný problém u levnějších čerpadel.

Krok 2: Přenos energie oběžným kolem

Motor pohání hřídel čerpadla, aby se otáčela prostřednictvím pružné spojky, což způsobuje, že oběžné kolo běží vysokou rychlostí 1450-2900 ot./min. Odstředivá síla tlačí tekutinu ze středu oběžného kola k jeho okrajům a jak tekutina prochází dozadu zahnutými lopatkami, dochází současně k nárůstu rychlosti i tlaku. Tento krok je základním článkem při přeměně mechanické energie motoru na energii tekutiny a je klíčem k provozu čerpadla.

Krok 3: Konverze tlaku ve dvojité spirále

Vysokorychlostní kapalina pak vstupuje do dvojité spirály. Plocha průřezu spirálového průtokového kanálu spirály se postupně rozšiřuje, zpomaluje tekutinu a přeměňuje většinu její kinetické energie na statický tlak (proces zvaný „difúze“). Symetrický design zajišťuje rovnoměrné rozložení tlaku, kompenzuje radiální síly a udržuje hřídel čerpadla hladce se otáčet – ani při plném zatížení nedochází k žádnému kolísání.

Krok 4: Těsnění a vypouštění kapaliny

Před vypuštěním přes výstupní přírubu prochází kapalina systémem mechanické ucpávky. Působením pružiny do sebe stacionární a rotující těsnicí kroužky těsně zapadají a tvoří těsnou bariéru. Ani při přepravě vysokotlakých médií jsem se nikdy nesetkal s problémy s únikem. Nakonec stlačená tekutina vstupuje do výstupního potrubí, aby vyhovovala potřebám následných procesů.

Krok 5: Stabilní podpora ložisek a hřídelového systému

Během provozu čerpadla dvouřadá válečková ložiska v modulární ložiskové konzole nepřetržitě podpírají rotující hřídel čerpadla a absorbují radiální síly generované prouděním kapaliny a axiální síly generované tahem oběžného kola. Vestavěný systém mazání rozstřikem udržuje ložiska chladná – viděl jsem, že pracují při 425 °C bez přehřívání. Navíc vyžaduje minimální údržbu; hladinu maziva musíte kontrolovat pouze při běžných kontrolách.

III. Srovnání s jinými čerpadly řady OH

Abychom intuitivně demonstrovali výhody OH3, porovnáme jej s dalšími dvěma běžnými čerpadly řady OH (OH1 a OH2) podle standardu API 610:

Závěr

Z osobní zkušenosti mohu s jistotou říci, že OH3 není pouze vyzrálý produkt splňující normu API 610, ale také odraz hlubokého porozumění průmyslové spolehlivosti a konstrukčních detailů společnosti Teffiko. Nemá žádné přepychové nebo zbytečné funkce – každá součást slouží praktickému účelu a efektivně řeší problémy, jako je úspora místa, snadná údržba, odolnost vůči extrémním podmínkám a zabránění úniku.

Je pravda, že to není nejlevnější volba na trhu a zjistil jsem, že modulární držák ložiska je skutečně trochu těžký. Jeho spolehlivost je však více než dostatečná, aby vyrovnala počáteční investiční náklady. Společnost Teffiko neprodává pouze vybavení – poskytuje profesionální poradenství při výběru a podporu po celou dobu životnosti. Několikrát jsem konzultoval jejich tým s otázkami a vždy jsem dostal rychlé odpovědi. Tento kooperativní model umožňuje továrnám pracovat nepřetržitě a hladce.

Další řešení a skutečné případy naleznete na oficiálních stránkách:www.teffiko.com.
