Chod nasucho (provoz nasucho/volnoběh) aodstředivé čerpadlooznačuje abnormální provozní stav, kdy dutina čerpadla postrádá kapalinu, má nedostatečný objem kapaliny nebo ztrácí sací kapalinu, zatímco čerpadlo běží. Jde o vysoce destruktivní poruchu, která se často vyskytuje u průmyslových odstředivých čerpadel. Odstředivá čerpadla spoléhají na dopravovanou kapalinu pro mazání, chlazení a hydraulickou stabilizaci tlaku. Jakmile jsou vnitřní součásti zbaveny střední ochrany, budou se o sebe přímo dřít a rychle akumulovat teplo. I krátká doba chodu naprázdno může způsobit nevratné poškození a dokonce úplné selhání čerpadla vedoucí k vypnutí.
Za normálních provozních podmínek vytváří kapalina uvnitř čerpadla kapalný film na povrchu mechanických ucpávek, ložisek a oběžných kol. Tato fólie nejen snižuje tření mezi kovovými částmi, ale také odvádí teplo vznikající během provozu a zároveň vyrovnává hydraulický odpor rotujícího oběžného kola, aby byl zajištěn stabilní provoz zařízení.
Když dojde k chodu nasucho, vzduch plně nahradí dopravovanou kapalinu uvnitř dutiny čerpadla a posune zařízení daleko za jeho navržené provozní limity. Jakmile tekutý film úplně zmizí, všechny přesné součásti ztratí mazání a chlazení. Oběžné kolo se otáčí vysokou rychlostí bez zatížení, nedopravuje médium a vytváří nevyvážené vnitřní pnutí. Různé poruchy se překrývají a neustále eskalují a během krátké doby se vyvíjejí od částečného poškození komponent až po selhání celého systému.
Chod odstředivých čerpadel nasucho nespálí přímo motor, přesto způsobí fatální poškození přesných součástí jádra, drasticky zvýší náklady na údržbu a zkrátí životnost zařízení. Jeho hlavní rizika spadají do pěti kategorií:
Mechanické ucpávky závisí na kapalinovém filmu pro izolaci, mazání a snížení teploty. Během chodu nasucho způsobuje přímé suché tření mezi čelními plochami těsnění náhlý nárůst teploty, který má za následek ablaci, deformaci a praskání těsnicích kroužků, což přímo vede k úniku kapaliny ze zařízení. Toto je nejčastější závada způsobená chodem na sucho.
Bez mazání kapalinou třecí odpor ložisek prudce stoupá se silnou místní akumulací tepla, což snadno vyvolává opotřebení, zadření a nadměrné vibrace. Delší suchá rotace může dále ohýbat rotující hřídel a nevyváženost rotoru, což trvale narušuje provozní přesnost zařízení.
Bez odporu kapaliny, který by omezoval oběžné kolo, se jeho provozní stav stává nevyváženým, což přináší turbulentní proudění a nestabilní tlak. Hydraulický výkon zařízení se zcela zhorší, takže zařízení není schopno splnit běžné požadavky na dopravu při výrobě.
Teplo zachycené v oblastech jádra, včetně mechanických ucpávek, skříní čerpadel a ložisek, se nemůže rozptýlit a tvoří lokalizované vysokoteplotní zóny, které urychlují stárnutí a poškození součástí.
Kombinovaná trvalá vysoká teplota a vnitřní pnutí deformují kovové části, jako jsou oběžná kola a tělesa čerpadel, a narušují tak vůle součástí. Následný provoz se projeví hlasitým hlukem, prudkými otřesy a nedostatečným výstupním výkonem, což má za následek trvalé závady.
V průmyslových scénářích poruchy chodu nasucho zřídka pramení z inherentních vad zařízení; většina z nich vyplývá z konstrukčních nedostatků systému, provozních podmínek potrubí nebo ručních provozních chyb. Běžné příčiny jsou jasně kategorizovány takto:
Hladina kapaliny v sací nádrži klesne pod ústí sacího potrubí čerpadla, což umožní vstupu vzduchu do sacího potrubí a přeruší přívod kapaliny.
Nedostatečné naplnění nebo neúplné odvzdušnění před spuštěním zanechává vzduchové kapsy zachycené uvnitř dutiny čerpadla a vytváří vzduchový uzávěr, který blokuje normální přítok kapaliny.
Částečně uzavřené vstupní ventily, ucpaná filtrační síta nebo ucpaná ohnutá potrubí omezují přívod kapaliny a brání nasávání kapaliny.
Špatné těsnění nebo uvolněné spoje na přívodním potrubí umožňují prosakování vzduchu do potrubí a narušují podtlakové prostředí potřebné pro nasávání kapaliny.
Nerozumné uspořádání potrubí a nedostatečná rezerva NPSH (Net Positive Saction Head) způsobují, že vodní čerpadlo je náchylné k nestabilnímu sání kapaliny a přerušovanému chodu nasucho.
Nestandardní postupy spouštění a vypínání a nedostatečné denní obchůzkové kontroly vedou k provozu čerpadla naprázdno.
K poškození chodem nasucho nedochází náhle; zjevné včasné varovné signály se objevují v počáteční fázi poruchy. Včasná manipulace může zabránit vážným ztrátám při vypínání:
Ostré kovové pískání způsobené suchým třením mezi součástmi, odlišitelné od hladkého hluku při normálním provozu.
Nestabilní hydraulické podmínky a nevyváženost rotoru výrazně zvyšují frekvenci a amplitudu celkových vibrací zařízení.
Rychlé zvýšení teploty v tělese čerpadla, na konci těsnění a v polohách ložisek.
Čerpadlo běží normálně, ale dodává trvale nízký, nestabilní výstupní průtok a výstupní tlak.
Nesprávné mechanické provozní podmínky způsobují nepravidelné nárůsty a poklesy provozního proudu motoru.
Opakované nasávání vzduchu do dutiny čerpadla vede k nespojitému, nerovnoměrnému tryskání vypouštěné kapaliny.

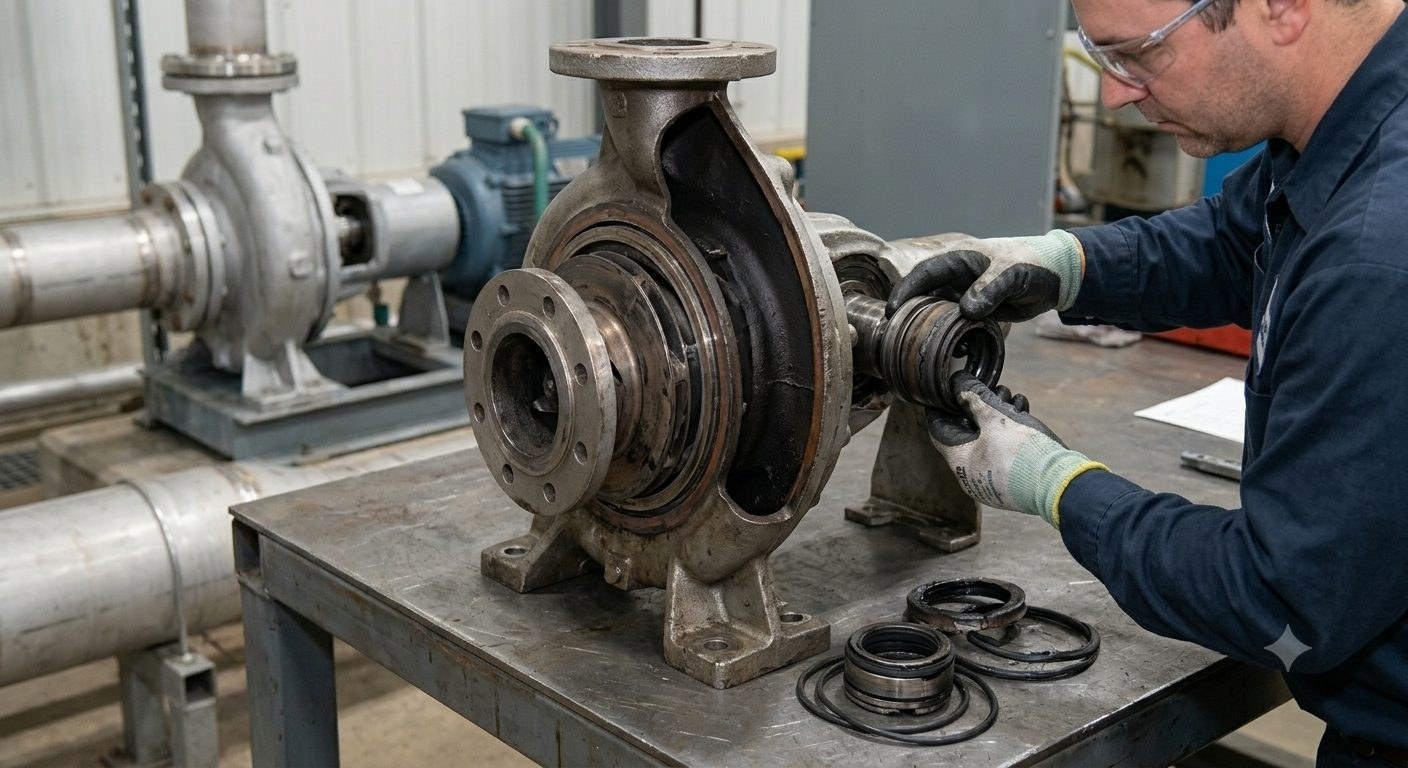

Jakmile jsou zjištěny příznaky chodu nasucho, čerpadlo okamžitě zastavte. Stříkání studené vody nebo přímé přidávání kapaliny je zakázáno, protože drastické teplotní rozdíly popraskají a deformují kovové součásti o vysoké teplotě. Před kontrolou mechanické ucpávky, ložisek a oběžného kola, zda nejsou poškozené, nechte zařízení přirozeně vychladnout. Vyměňte vadné díly, řešte problémy včetně nedostatečné hladiny kapaliny, úniku vzduchu z potrubí a ucpání a před opětovným spuštěním čerpadla ověřte normální provozní podmínky.
Přijměte duální ochranu sestávající ze standardizovaného provozu a inteligentního monitorování, abyste eliminovali rizika provozu nasucho u zdroje.
Přísně implementujte spouštěcí protokoly: před spuštěním ověřte přiměřenou hladinu kapaliny, zcela otevřete vstupní ventily a uvolněte ucpaná síta filtru. Dokončete úplné naplnění čerpadla a důkladné odvzdušnění, abyste zabránili nepravidelným postupům spouštění a vypínání.
Nainstalujte snímače hladiny kapaliny, průtokové spínače a tlakové snímače pro monitorování provozních podmínek v reálném čase. Zařízení může automaticky spouštět alarmy a vypínat se při přerušení dodávky kapaliny, nulovém průtoku nebo abnormálním tlaku, čímž poskytuje všestrannou ochranu stabilního provozu pro odstředivá čerpadla.
Chod odstředivých čerpadel nasucho je ovladatelný a preventabilní vysoce rizikový provozní stav. Jeho hlavní rizika pocházejí z akumulace tepla vyvolaného třením, nestabilního hydraulického výkonu a deformace součástí způsobené nedostatkem média. Většina poruch chodu nasucho vzniká z provozní nedbalosti a abnormálních podmínek systému. Přísné dodržování standardizovaných postupů spouštění, pravidelné kontroly potrubí a instalace inteligentních monitorovacích ochranných zařízení mohou plně eliminovat rizika provozu nasucho.
