Nejlepší postupy pro instalaci základů odstředivého čerpadla: Šest kritických pokynů pro základové šrouby a zálivky

V sektoru průmyslových kapalin,Teffikoinženýři zdůrazňují základní princip: "Stabilita čerpadla je definována stejnou měrou jeho konstrukcí a základem." Přesnost instalace základových šroubů přímo určuje vlastní frekvenci a úrovně vibrací odstředivého čerpadla během provozu.

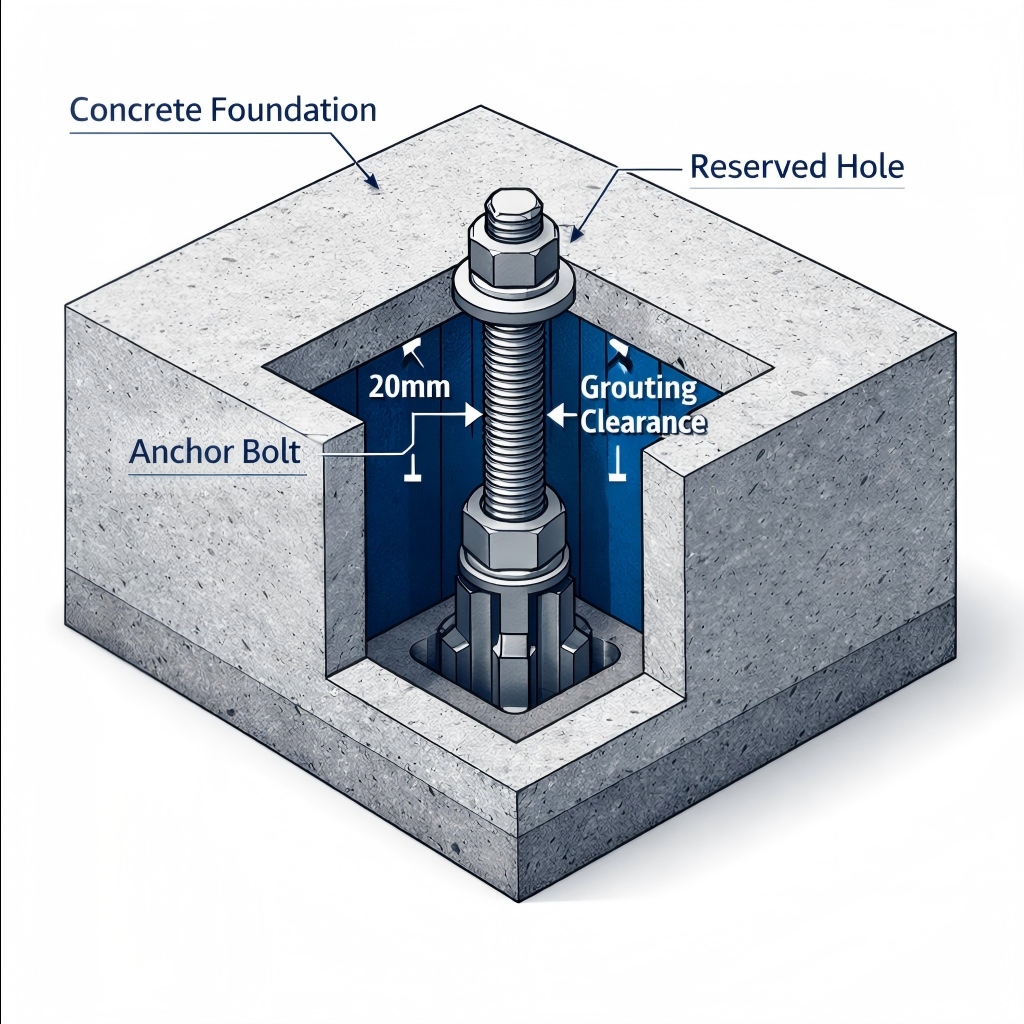

Níže je uvedeno šest kritických technických požadavků na otvory pro základové šrouby a postupy injektáže, které shrnul technický tým společnosti Teffiko pro konstrukční referenci.

1. Přesné polohování: Rozměrová přesnost a rovina

Přesnost je základem stability. Před injektáží je povinné přísné ověření podle technických specifikací výrobce čerpadla.

• Rozměrová konzistence: Rozteč a průměr základových šroubů musí přesně odpovídat rozměrům základny čerpadla nebo jednotky. I malé odchylky mohou způsobit vynucenou montáž, což způsobí počáteční napětí na hřídeli čerpadla.
• Požadavek na rovinnost: Odchylka od roviny povrchu základu musí být řízena v rozmezí 0,5 mm na metr (nebo podle specifikace výrobce zařízení).
• Technický poznatek: Překročení této tolerance způsobí torzní deformaci tělesa čerpadla při upevnění. To ohrožuje lícování mechanické ucpávky, což vede k netěsnostem a nadměrným vibracím – primární příčina nevysvětlitelných poruch těsnění.

2. Technika konsolidace: Zabránění naklonění a posunutí

Správné zpevnění betonu kolem základových šroubů je zásadní pro strukturální integritu.

• Zabraňte naklonění: Vibrátory se nikdy nesmí přímo dotýkat základových šroubů nebo na ně vyvíjet boční tlak. Přímý kontakt může způsobit naklonění šroubů. Nakloněný šroub má za následek nesvislé rozložení zatížení a vytváří body koncentrace smykového napětí na rozhraní matice.
• Eliminujte posunutí: Během konstrukce musí být provedena opatření pro bezpečné upevnění, aby bylo zajištěno, že všechny zapuštěné části (šrouby a pouzdra) zůstanou během procesu lití nehybné s nulovým posunem.

3. Řízení časování: 75% práh pevnosti a sekundární injektáž

Načasování je často nejvíce opomíjeným faktorem v uspěchaných harmonogramech výstavby.

• Mezní hodnota pevnosti: Primární základový beton musí dosáhnout alespoň 75 % své projektované pevnosti v tlaku, než bude čerpadlová jednotka vyrovnána, vyrovnána a upevněna. Při předčasném zatížení hrozí nerovnoměrné sedání základů.
• Sekvence procesu: Sekundární injektáž musí pokračovat až poté, co je zařízení přesně vyrovnáno a trvale upevněno.
• Optimální tloušťka: Tloušťka sekundární injektážní vrstvy musí být přísně dodržena mezi 30 mm a 70 mm.
• Technická analýza: Vrstvy tenčí než 30 mm nemají dostatečnou hmotu pro efektivní přenos zatížení a jsou náchylné k praskání. Vrstvy tlustší než 70 mm vytvářejí nadměrné smršťovací napětí, které vede k vnitřnímu praskání. Rozsah 30–70 mm je ověřenou „bezpečnostní zónou“ pro přenos zatížení.

4. Příprava rozhraní: Čistota a kontrola vlhkosti

Vazba mezi stávajícím a novým betonem je kritickým slabým místem, které vyžaduje dvojí zabezpečení.

• Standard čištění: Povrch určený pro sekundární spárování je nutné důkladně omýt, aby se odstranil veškerý olej, prach, výkvět a volné částice.
• Vlhkost: Podklad musí být před spárováním nasycený povrchově suchý (SSD) – zcela navlhčený, ale bez stojaté vody. Tím se zabrání tomu, aby starý beton absorboval vlhkost z nové malty, což by ohrozilo pevnost spoje.
• Preventivní opatření při nízkých teplotách: Pokud okolní teploty klesnou pod 0 °C, musí být přijata okamžitá opatření proti zamrznutí, aby se zabránilo zamrznutí na rozhraní, které ničí schopnost lepení.

5. Výběr materiálu: Vysokopevnostní beton s jemným kamenivem

U vysoce přesných zařízení, jako jsou vícestupňová odstředivá čerpadla, je specifikace materiálu prvořadá.

• Specifikace kameniva: Upřednostňuje se jemný drcený beton, aby se zajistilo, že zálivka zcela vyplní úzké otvory pro šrouby a mezery v základně bez dutin.
• Hierarchie pevnosti: Stupeň pevnosti v tlaku injektážního materiálu musí být o jeden stupeň vyšší než u primárního základového betonu.
• Inženýrský princip: Koncept "silný obal, slabé jádro" je zde neplatný. Instalační vrstva musí být pevnější než základna, aby účinně rozptýlila dynamická zatížení vznikající během provozu čerpadla a zabránila poškození samotného základu napětím.

6. Prostředí vytvrzování: Tepelná ochrana Pod 5°C

Vytvrzování je posledním a nejdůležitějším krokem pro dlouhodobou trvanlivost.

• Prah kritické teploty: Když okolní teploty klesnou pod 5°C, hydratační reakce cementu se výrazně zpomalí a zhorší vývoj pevnosti.
• Závazná opatření: Po celou dobu vytvrzování sekundární injektážní vrstvy musí být uplatňována přísná opatření tepelné izolace nebo vytápění.
• Varování před rizikem: Nesprávné vytvrzování při nízkých teplotách může mít za následek, že vrstva zálivky nedosáhne požadované pevnosti, což vytváří skryté riziko strukturální poruchy během provozu čerpadla.

Závěr

Přísloví „Podrobnosti rozhodují o úspěchu nebo neúspěchu“ je zvláště relevantníodstředivé čerpadloinstalace. Od rozměrové přesnosti vyhrazených otvorů až po přísné protokoly sekundární injektáže a přesnost šroubů na milimetrové úrovni, každý krok je propojen.Teffikododržuje tyto přísné standardy pro kontrolu každého detailu a zajišťuje stabilní a spolehlivý provoz čerpacího zařízení prostřednictvím profesionálního provedení a zajištění kvality.
