Co dělat, když je průtok horizontálního vícestupňového odstředivého čerpadla nedostatečný?

V průmyslových a výškových systémech zásobování vodou,Teffiko horizontální vícestupňová odstředivá čerpadlajsou hlavním zdrojem energie. Mnoho inženýrů však zjistilo, že průtok čerpadla po určité době provozu postupně „klesá“ a nedosahuje kalibrovaných parametrů.

Spojením teoretického výzkumu fluidních strojů a zkušeností z provozu a údržby v první linii tento článek důkladně vyřeší problém nedostatečného průtoku ze tří dimenzí: těsnosti, odporu systému a výkonu zdroje energie.

1. Nesprávný návrh a výběr

Analýza příčin:

• Nesoulad mezi výběrem čerpadla a skutečnými pracovními podmínkami: Jmenovitý průtok a dopravní výška čerpadla přesně neodpovídají skutečným požadavkům systému, například vybrané čerpadlo má příliš malý průtok nebo nedostatečnou dopravní výšku k překonání odporu systému. To obvykle pramení z odchylek ve výpočtu odporu systému v počáteční fázi návrhu nebo z nepřizpůsobení výběru čerpadla včas při změně skutečných pracovních podmínek.
• Vady v konstrukci potrubního systému: Faktory jako příliš dlouhé sací potrubí, malý průměr potrubí, nadměrná kolena a vysoký odpor ventilu výrazně zvýší odpor systému, což způsobí, že se skutečný provozní bod čerpadla odchýlí od zóny s vysokou účinností, což vede k poklesu průtoku.

Diagnostika a řešení:

• Ověření konstrukčních parametrů a výkonových křivek: Přesně přepočítejte tlakovou výšku systému a požadavky na průtok a pečlivě je porovnejte s výkonovou křivkou čerpadla, abyste zajistili stabilní provoz čerpadla v zóně vysoké účinnosti. V případě potřeby rozhodně zvažte výměnu čerpadla za čerpadlo, které je pro aktuální pracovní podmínky vhodnější.
• Optimalizujte uspořádání potrubního systému: Proveďte komplexní kontrolu a optimalizaci sacího a výtlačného potrubí, minimalizujte zbytečná kolena a ventily a zajistěte, aby průměr potrubí vyhovoval optimálním požadavkům na přepravu tekutin, čímž se účinně sníží odpor potrubí.

2. Problémy s instalací a uvedením do provozu: Klíčové body pro řešení problémů na místě

Analýza příčin:

• Únik vzduchu na sacím potrubí a základně ventilu: Toto je běžná a klíčová příčina nedostatečného průtoku. Špatné utěsnění sacího potrubí nebo základny ventilu způsobí, že vzduch bude nepřetržitě vstupovat do komory čerpadla, spustí kavitaci a vážně oslabí kapacitu absorpce vody a průtok čerpadla. Je nutné zkontrolovat sací potrubí a základnu ventilu, abyste se ujistili, že nedochází k úniku vzduchu.
• Zanesení patního ventilu nebo sacího filtru: Patní ventil se neotevře úplně nebo je sací filtr silně zanesený nečistotami (jako jsou usazeniny, vlákna atd.), což způsobí prudké zvýšení odporu sání a zabrání čerpadlu nasát dostatečné množství kapaliny.
• Nesprávný směr otáčení motoru: Nesprávné zapojení motoru může způsobit otáčení oběžného kola čerpadla v opačném směru. V tomto případě, přestože čerpadlo běží, může stěží generovat efektivní průtok nebo je průtok extrémně nízký.
• Špatné vyrovnání mezi čerpadlem a motorem: Špatná přesnost vyrovnání spojky způsobí abnormální vibrace jednotky čerpadla, urychlí opotřebení ložisek a těsnění, a tím ovlivní provozní účinnost a stabilitu průtoku čerpadla.

Diagnostika a řešení:

• Proveďte přísnou kontrolu těsnosti sacího potrubí: Proveďte přísnou zkoušku vzduchotěsnosti sacího potrubí a všech přípojných míst a včas opravte případná místa úniku vzduchu. Ujistěte se, že jsou všechny spoje spolehlivě upevněny, zejména spoj mezi sacím potrubím a základnou ventilu.
• Pravidelně čistěte patní ventil a filtr: Vytvořte systém pro pravidelnou kontrolu a čištění patního ventilu a sacího filtru, abyste zajistili, že budou vždy volné a zabrání se hromadění nečistot.
• Potvrďte správný směr otáčení motoru: Pohybem motoru pečlivě sledujte, zda směr otáčení čerpadla odpovídá směru vyznačenému šipkou jasně vyznačenou na těle čerpadla. Pokud zjistíte nesoulad, okamžitě upravte kabeláž motoru.
• Proveďte přesnou kalibraci vyrovnání: Použijte profesionální nástroje pro ustavení (jako jsou laserové vyrovnávací nástroje) k provedení vysoce přesného vyrovnání čerpadla a motoru, čímž se zásadně sníží vibrace a opotřebení součástí.

3. Nesprávný provoz a optimalizace rychlosti otáčení

Analýza příčin:

• Nedostatečné naplnění čerpadla: Pokud není vzduch v komoře čerpadla a sacím potrubí před spuštěním zcela vyčerpán, čerpadlo nebude normálně absorbovat vodu nebo bude průtok značně nedostatečný.
• Nedostatečná rychlost otáčení způsobená nízkým napětím systému: Nestabilní nebo trvale nízké napájecí napětí přímo způsobí pokles rychlosti otáčení motoru, čímž se výrazně sníží výkon čerpadla (včetně průtoku a dopravní výšky). Nedostatečná rychlost otáčení je důležitou příčinou nedostatečného průtoku u horizontálních vícestupňových odstředivých čerpadel.
• Nedostatečné otevření výstupního ventilu: Po spuštění čerpadla, pokud není výstupní ventil zcela otevřen, bude průtok uměle omezen.
• Kavitace: Závažné podmínky sání (jako je nadměrně vysoká sací výška, vysoký odpor sacího potrubí, nadměrně vysoká teplota kapaliny) způsobují, že tlak na vstupu čerpadla je nižší než tlak odpařování kapaliny, což vytváří velké množství bublin a spouští kavitaci. Kavitace způsobí prudký pokles průtoku doprovázený abnormálním hlukem a prudkými vibracemi.

Diagnostika a řešení:

• Proveďte důkladné odvzdušnění a naplnění čerpadla: Před každým spuštěním zajistěte, aby komora čerpadla a sací potrubí byly zcela naplněny kapalinou a veškerý zbytkový vzduch byl důkladně vypuštěn.
• Kontrola a stabilizace napájecího napětí: Pravidelně kontrolujte napájecí napětí, abyste se ujistili, že je stabilní a splňuje požadavky na jmenovité napětí motoru. V případě potřeby zvažte instalaci stabilizátoru napětí, který účinně zvýší rychlost otáčení vícestupňového čerpadla.
• Zkontrolujte otevření výstupního ventilu: Ujistěte se, že je výstupní ventil zcela otevřený a nastavte jej na optimální provozní otevření podle aktuálních požadavků procesu.
• Zlepšete podmínky sání a hloubku vstupu vody: Zvětšení hloubky vstupu vody horizontálního vícestupňového odstředivého čerpadla může účinně zvýšit sací tlak čerpadla, čímž se vyřeší problém s průtokem způsobený nedostatečným tlakem vody. Současně by se měla co nejvíce snížit sací výška, měl by se snížit odpor sacího potrubí a mělo by se zabránit přepravě přehřáté kapaliny. V případě potřeby zvažte instalaci pomocného čerpadla nebo optimalizaci konstrukce sacího potrubí.

4. Nesprávná údržba a opotřebení součástí: Včasná výměna opotřebitelných dílů

Analýza příčin:

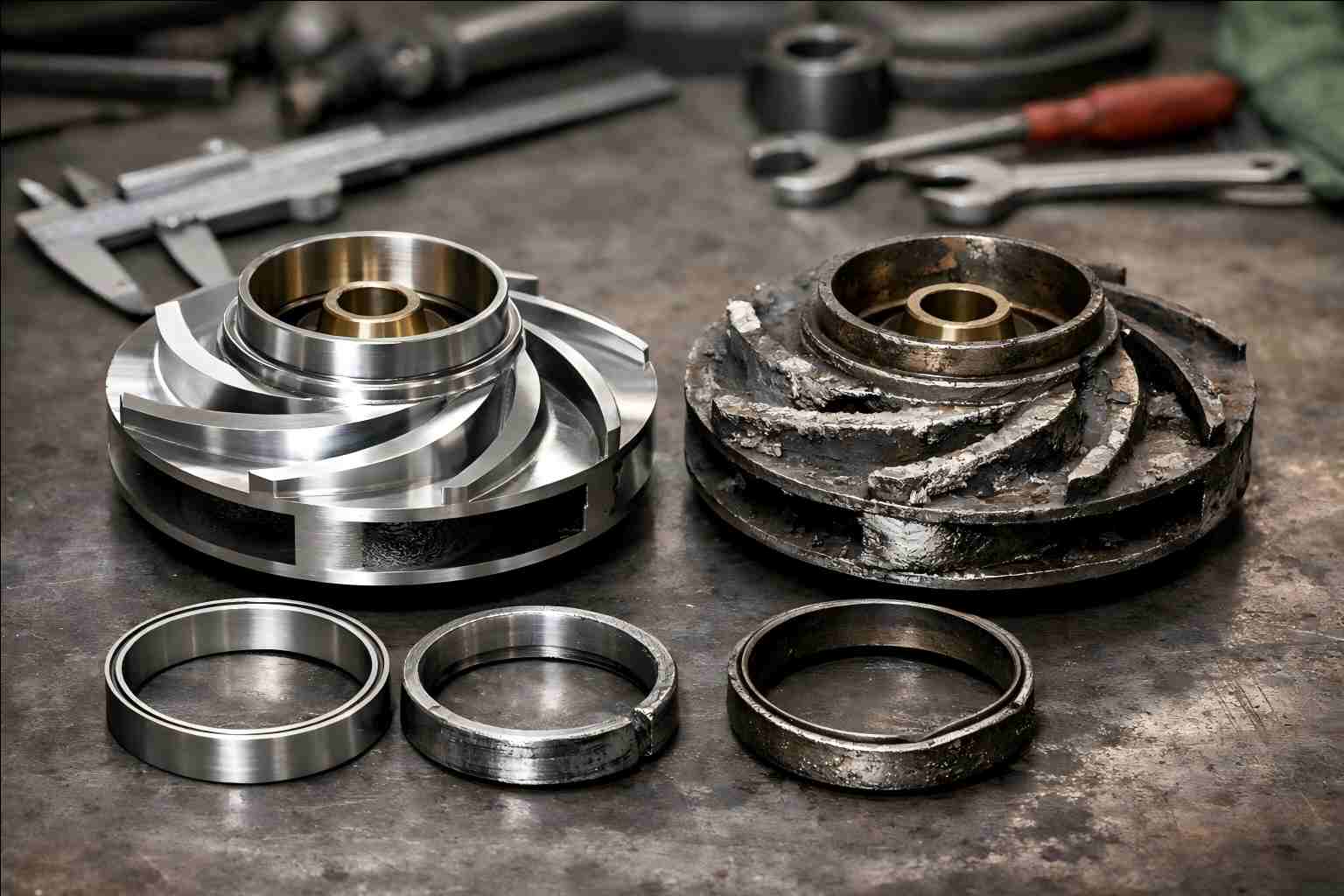

• Opotřebení nebo poškození oběžného kola: Při dlouhodobém provozu může dojít k poškození oběžného kola v důsledku koroze, opotřebení nebo zaseknutí úlomky a může dojít k deformaci průtokového kanálu oběžného kola, což vážně ovlivňuje pracovní kapacitu čerpadla a vede k výraznému poklesu průtoku.
• Vnitřní netěsnost způsobená opotřebením těsnicího kroužku: Mezera mezi těsnicím kroužkem a oběžným kolem se s dobou používání zvětšuje, což vede ke zvýšení zpětného toku kapaliny uvnitř čerpadla, prudkému snížení objemové účinnosti, a tím i snížení efektivního průtoku.
• Opotřebení ložisek: Opotřebení ložisek zvýší tření mezi rotorem a statorem, sníží mechanickou účinnost čerpadla a může dokonce způsobit vibrace a netěsnost hřídelového těsnění, což nepřímo ovlivní průtok.
• Netěsnost ucpávky nebo mechanických ucpávek: Opotřebení nebo nesprávná instalace těsnění (jako je ucpávka nebo mechanické ucpávky) způsobí únik kapaliny, což nejen ovlivňuje normální provoz čerpadla, ale může také vést k nedostatečnému průtoku.

Diagnostika a řešení:

• Pravidelně kontrolujte a vyměňujte oběžné kolo: Vytvořte systém pro pravidelnou kontrolu stavu oběžného kola, včas odstraňujte nečistoty a opravte nebo vyměňte opotřebovaná a poškozená oběžná kola. U čerpadel, která byla používána dlouhou dobu, by měla být opotřebovaná oběžná kola včas vyměněna.
• Včasná výměna těsnicího kroužku: Pravidelně kontrolujte mezeru těsnicího kroužku a ihned jej vyměňte za nový, jakmile zjistíte nadměrnou mezeru, abyste zajistili, že mezera bude v rámci konstrukčního povoleného rozsahu a udrží objemovou účinnost čerpadla. Výkon některých těsnících kroužků se po dlouhodobém používání sníží, proto je musíme včas vyměnit.
• Kontrola a výměna ložisek: Pravidelně kontrolujte stav mazání a stupeň opotřebení ložisek a poškozená ložiska včas vyměňte, abyste zajistili hladký a účinný provoz čerpadla.
• Kontrola a výměna těsnění: Pravidelně kontrolujte opotřebení a netěsnost ucpávky nebo mechanických ucpávek a podle potřeby je upravte nebo vyměňte, aby únik kapaliny neovlivnil výkon čerpadla.

Závěr

Řešení problému nedostatečného průtoku horizontálního vícestupňového odstředivého čerpadla není obtížné; klíčem je přesně identifikovat hlavní příčinu. Pamatujte si naši mnemotechnickou pomůcku: „Zabraňte úniku vzduchu a zkontrolujte nožní ventil, vyčistěte úlomky a ucpané potrubí, stabilizujte napětí, abyste zajistili rychlost otáčení, vyměňte díly včas, abyste eliminovali opotřebení“.

Zvětšením hloubky vstupu vody pro zvýšení tlaku vody, zajištěním stabilního napětí pro udržení vysoké rychlosti otáčení a rozhodnou výměnou stárnoucích těsnicích kroužků a oběžných kol můžete nejen rychle obnovit jmenovitý průtok čerpadla, ale také prodloužit životnost zařízení a snížit provozní spotřebu energie.

Potřebujete-li náhradní návod pro těsnicí kroužek konkrétního modelu horizontálního vícestupňového čerpadla, řešení pro nestabilní napětí nebo profesionální podporu při výběru a výpočtech, neváhejte nás kontaktovat. Naším společným cílem je zajistit, aby každá kapka vody proudila efektivněTeffiko.
