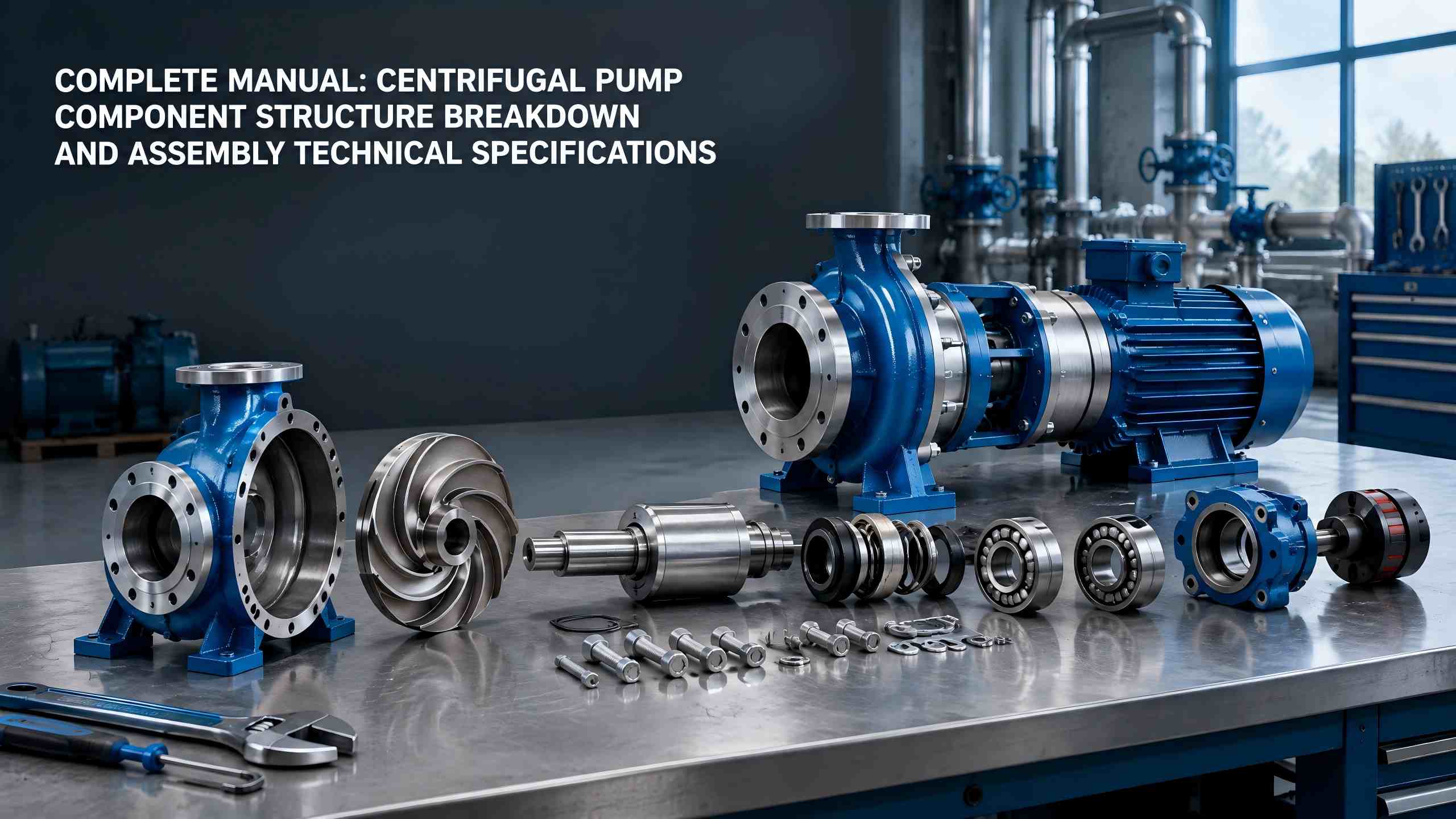

Rozdělení a montáž součástí odstředivého čerpadla Technické specifikace

Odstředivá čerpadlajsou široce používány v průmyslovém zásobování vodou, kanalizaci, HVAC, přepravě chemických kapalin, městském zásobování vodou a dalších oblastech. Tento dokument obsáhle vysvětluje strukturu a funkce hlavních součástí, sestav pro ochranu těsnění a pomocného příslušenstvíTeffikoodstředivá čerpadla. Poskytuje také kompletní předmontážní přípravy, standardní postupy a technické požadavky, které uživatelům pomáhají snížit poruchovost zařízení ze zdroje.

I. Sestavy těsnění a ochrany odstředivého čerpadla

Těsnící a ochranné sestavy určují těsnost, provozní stabilitu a životnost vodních čerpadel. Zahrnují především těsnicí prvky, ložiska, ložisková pouzdra a další díly a slouží jako kritické komponenty pro zamezení úniku vody, abnormálního hluku, vibrací a poruch zadření.

Mechanické ucpávky a ucpávky

Běžné těsnící struktury pro odstředivá čerpadla spadají do dvou kategorií: mechanické ucpávky a ucpávky. Mechanická ucpávka se skládá z rotujícího kroužku, stacionárního kroužku, pružin a těsnicích kroužků. Jeho čelní plochy přesně lícují, aby poskytovaly výkon s téměř nulovou netěsností, s odolností proti opotřebení a vysokým teplotám, díky čemuž je vhodný pro vysokotlaké a vysokorychlostní průmyslové provozní podmínky.

Těsnění ucpávky používají k utěsnění flexibilní plniva z grafitu a PTFE. Vyznačují se jednoduchou konstrukcí, snadnou údržbou a nízkou cenou a používají se většinou u civilních vodních čerpadel a malých nízkotlakých odstředivých čerpadel. Jejich nevýhodou je menší průsak vody během provozu, vyžadující pravidelné dotahování nebo výměnu těsnění.

Ložiska a ložisková pouzdra

Ložiska podporují vysokorychlostní otáčení hřídele čerpadla, snižují mechanický třecí odpor a zajišťují hladký chod hřídele bez přesazení a chvění. Ložiskové pouzdro slouží jako ochranné pouzdro pro ložiska. Uchovává mazací olej a mazivo uvnitř, aby bylo zajištěno nepřetržité mazání a odvod tepla pro ložiska, aby se zabránilo přehřátí, vyhoření a zadření ložisek při broušení za sucha.

II. Pomocné přizpůsobené sestavy pro odstředivá čerpadla

Pomocné sestavy nevykonávají přímo kapalinovou práci, přesto zaručují bezpečný, stabilní a standardní provoz celého zařízení a tvoří nezbytnou součást kompletního systému odstředivých čerpadel.

• Vstupní a výstupní příruby: Realizujte standardní spojení mezi vodním čerpadlem a potrubím, zajistěte těsnost spoje a zabraňte průsaku vody a úniku vzduchu.
• Základna a spojka: Základna zajišťuje celou jednotku a snižuje provozní vibrace; spojka spojuje hřídel čerpadla a hřídel motoru pro dosažení synchronního přenosu výkonu.
• Odvzdušňovací ventil a vypouštěcí ventil: Vypuštění vzduchu při spuštění eliminuje zablokování vzduchu a kavitaci; odvodnění při vypnutí zabraňuje zamrzání a korozi a chrání vnitřní součásti.

III. Předmontážní přípravy pro odstředivá čerpadla

Kvalita montáže odstředivých čerpadel má přímý vliv na provozní výkon a životnost. Před formální montáží musí být dokončeny standardizované přípravy, aby se předešlo chybné montáži, montáži chybějících dílů a nevyhovující montáži.

•  Důkladně si prostudujte technickou dokumentaci: Pečlivě si přečtěte návod k odstředivému čerpadlu, montážní výkresy a požadavky na technické parametry a seznamte se se strukturou zařízení a montážními normami.
•  Hlavní kritéria kvality komponent: Ujasněte si standardy přijatelnosti pro každou komponentu odstředivého čerpadla a potvrďte, že díly jsou bez deformací, prasklin, opotřebení a koroze.
•  Inventář a kontrola dílů: Zkontrolujte všechny komponenty jeden po druhém, abyste zajistili kompletní příslušenství, odpovídající specifikace a kvalifikovanou kvalitu a zakázali instalaci vadných dílů.
•  Připravte nástroje a měřicí přístroje: Připravte si montážní a měřicí zařízení předem, včetně klíčů, posuvných měřítek, vodováh a vyrovnávacích nástrojů, aby byla zaručena přesnost montáže.
•  Příprava spotřebního materiálu: Připravte mazací olej, mazivo, těsnicí ucpávky, těsnění a další spotřební materiál, aby byly splněny požadavky na mazání a těsnění pro montáž.

IV. Standardní montážní sekvence pro odstředivá čerpadla

Odstředivá čerpadla různých modelů se mírně liší ve struktuře a pořadí montáže. Zadní výsuvné odstředivé čerpadlo typu IS, které má nejširší uplatnění, přijímá průmyslové standardní standardní montážní postupy. Konkrétní kroky jsou následující:

1. Sestavte sestavy ložisek: Ložiska nainstalujte přesně na určená místa na hřídeli čerpadla a ujistěte se, že ložiska jsou zcela usazena a pružně se otáčejí.

2. Namontujte sestavu hřídele čerpadla: Nasaďte hřídel čerpadla s namontovanými ložisky do tělesa čerpadla jako celku, aby bylo zajištěno hladké otáčení bez zadření.

3. Upevněte těleso čerpadla a rám: Namontujte a zajistěte celé těleso čerpadla k rámu zařízení a ujistěte se, že je tělo čerpadla vodorovné, pevné a bez výkyvů.

4. Nainstalujte víko čerpadla a oběžné kolo: Předem nasaďte víko čerpadla do polohy hřídele čerpadla, poté upevněte oběžné kolo, aby byla zaručena pevná montáž oběžného kola a rovnoměrné vůle.

5. Integrujte a upevněte celou jednotku: Přesně natupo a zajistěte kryt čerpadla a těleso čerpadla, poté zajistěte celé tělo čerpadla k základně zařízení.

6. Dokončení vzhledu: Odstraňte nečistoty a skvrny z celé jednotky, zkontrolujte celistvost vzhledu a dokončete celkové úklidové práce.

7. Vyrovnání a kalibrace spojky: Dokončete instalaci spojek motoru a tělesa čerpadla, proveďte korekci souososti, abyste zajistili přesnost převodu.

V. Základní technické požadavky na sestavu odstředivého čerpadla

Po dokončení montáže musí být provedena přísná kontrola a přejímka v souladu s technickými normami, aby byl zajištěn kvalifikovaný provoz zařízení. Základní kritéria přijetí jsou uvedena níže:

•  Flexibilní otáčení celé jednotky: Jemně ručně otáčejte tělem čerpadla a otočným hřídelem. Jednotka se musí otáčet hladce a rovnoměrně bez zadrhávání nebo hluku mechanického tření.
•  Žádná vůle hřídele čerpadla: Hřídel čerpadla nesmí mít žádné zjevné axiální nebo radiální posunutí, s poddajnými vůlemi a bez uvolnění nebo kývání.
•  Kvalifikovaná souosost spojky: Koaxiální odchylka mezi polospojkou čerpadla a polospojkou motoru musí odpovídat technickým parametrům zařízení, aby se zabránilo vibracím, abnormálnímu hluku a opotřebení způsobenému excentrickým provozem.
•  Standardní náplň maziva: Naplňte ložiska a díly převodovky odpovídajícím množstvím mazacího oleje a tuku. Udržujte správný objem oleje, abyste předešli suchému broušení způsobenému nedostatkem oleje nebo hromaděním prachu v důsledku nadměrného přetečení oleje.

Shrnutí

Komponenty odstředivého čerpadla tvoří základ pro provoz zařízení. Oběžná kola, tělesa čerpadel, hřídele čerpadel, těsnicí prvky, ložiska a další díly plní příslušné funkce a vzájemně spolupracují, čímž určují výkon a životnost čerpadla. Mezitím jsou standardizované předmontážní přípravy, vyhovující montážní sekvence a přísné standardy akceptace montáže klíčem k zamezení poruch zařízení, zvýšení provozní účinnosti a prodloužení životnosti zařízení. Zvládnutí struktury součástí a montážních technikTeffikoodstředivá čerpadla slouží jako základní základ pro provoz zařízení, údržbu, instalaci a uvádění do provozu a odstraňování závad.
