Prevence prasknutí odstředivého čerpadla při přetlaku

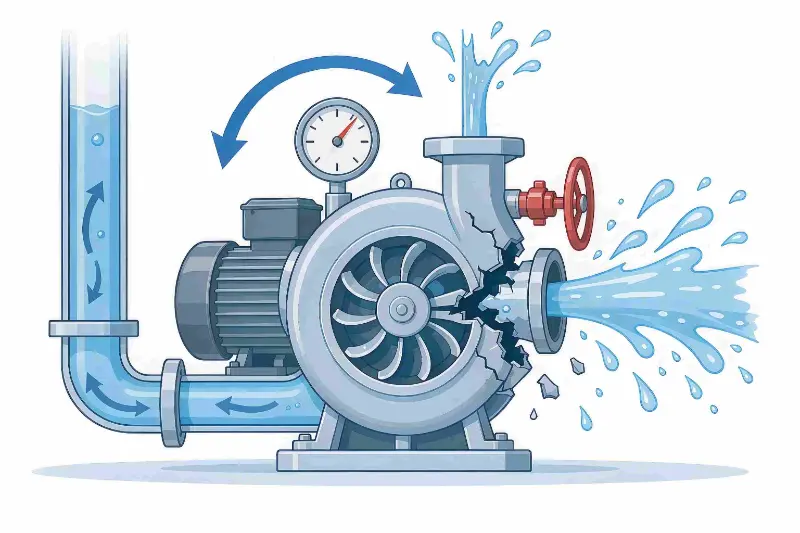

Obrázek: Schéma nárůstu tlaku v uzavřeném ventilu způsobeného uzavřením výtlačného ventilu, což má za následek prasknutí skříně čerpadla a vytlačení média

Většina prasknutí tělesa čerpadla pochází z mrtvého chodu (nárůst tlaku v uzavřeném ventilu), chybného dálkového spuštění a selhání automatického blokování. Tento článek se zabývá manuálními, vzdálenými a automatickými scénáři start/stop, aby vysvětlil ověření ventilu, provozní postupy a údržbu blokování přístrojů, čímž se zabráníodstředivé čerpadlopřetlakové trhliny.Teffikovždy upřednostňovala bezpečnost provozu odstředivých čerpadel a poskytuje kompletní bezpečný provoz a vedení údržby pro nebezpečí prasknutí tělesa čerpadla. Abychom se takovým incidentům zásadně vyhnuli, nelze spoléhat pouze na hardwarovou ochranu; ověření ventilu, dálkové potvrzení a automatické řízení blokování musí být aplikováno na každou operaci start/stop.

Hlavní příčiny prasknutí čerpadla

Smršťování (provoz proti uzavřenému ventilu) je fyzickou hlavní příčinou naprosté většiny prasknutí tělesa čerpadla a automatické řídicí systémy toto riziko zesilují:

• Po spuštění čerpadla se zavřenými vstupními i výstupními ventily oběžné kolo nepřetržitě promíchává zachycenou kapalinu; mechanická energie se přemění na teplo, kapalina se vypařuje a tlak stoupá a během krátké doby překročí jmenovitý tlak tělesa čerpadla;
• Když je čerpadlo spuštěno na dálku z centrálního dispečinku, obsluha nemůže potvrdit stav ventilu na místě, což usnadňuje spuštění naslepo po údržbě, když ventily nebyly resetovány;
• Když dojde k automatickému spuštění spouštěnému hladinou, ventily potrubí mohou být stále uzavřeny kvůli údržbě a čerpadlo pak běží pod tlakem, aniž by na místě nebyl nikdo;
• Nízkoprůtokové a vysokoteplotní blokování, které je delší dobu nekalibrované, nedokáže chránit a systém se nemůže automaticky vypnout a uvolnit tlak po přetlaku.

Případová studie průmyslové havárie

V malé až středně velké skladovací nádrži chemických surovin, po dokončení údržby na přečerpávacím odstředivém čerpadle zásobníku, servisní četa obnovila zařízení, ale zapomněla otevřít výtlačný ventil a poté přepnula čerpadlo do automatického režimu. Čerpadlo se spouštělo a vypínalo automaticky na základě signálů hladiny v nádrži, aniž by na místě nebyl nikdo. Když hladina nádrže stoupla na nastavenou spouštěcí hodnotu, systém PLC automaticky spustil odstředivé čerpadlo. Kapalina v utěsněné komoře čerpadla byla nepřetržitě promíchávána oběžným kolem; během pouhých 90 sekund se médium rychle zahřálo a vypařilo a tlak uvnitř čerpadla neustále stoupal. Protože blokování nízkého průtoku elektrárny nebylo přes dva roky zkalibrováno, jeho senzor se zadřel a selhal a nespustila se žádná ochrana proti vypnutí. Nakonec prasklo pouzdro čerpadla a vysokoteplotní médium vystříklo ven, zničilo zařízení na místě a vynutilo si nouzové odstavení výrobní linky, což vedlo ke značným ztrátám na opravách a prostojích. Zpráva o vyšetřování po nehodě identifikovala dvě základní příčiny: selhání při opětovném ověření stavu ventilu na místě po údržbě a bezpečnostní blokování, které se dlouho obešlo bez funkčního testování.

Závěr: Bezobslužný provoz + ventily neresetovány + selhání blokování – prasknutí bylo způsobeno pouze kombinací těchto tří faktorů a bylo možné se mu vyhnout, kdyby byl kontrolován kterýkoli z nich.

Manuální spuštění čerpadla na místě: Ověření polohy ventilu je první obrannou linií

Přísně ověřte stav všech ventilů

Před spuštěním čerpadla musí být každý potrubní ventil potvrzen jednotlivě, aby se zabránilo spuštění se zavřenými ventily:

• Hlavní procesní linka: udržujte sací ventil zcela otevřený, aby kapalina hladce vstoupila do komory čerpadla;
• Udržujte všechny pomocné ventily, jako jsou odvzdušňovací ventily, vypouštěcí ventily a odkalovací ventily, uzavřené;
• Otevřete odvzdušňovací ventil tělesa čerpadla, abyste dokončili plnění a odvzdušnění, vytlačili veškerý vzduch z čerpadla a zamezili kavitaci a chodu nasucho;
• Udržujte vypouštěcí ventil mírně otevřený nebo zcela uzavřený; nikdy nespouštějte čerpadlo se současně blokovaným vstupem a výstupem.

Zahrňte kontroly ventilů do standardizovaného kontrolního seznamu

Polohy otevření/zavření ventilu jsou kritickými kontrolními body pro zajištění bezpečného provozu čerpadla a musí být formalizovány v pracovních pokynech pro zařízení a v kontrolních seznamech pro spouštění. Operátoři by měli každou položku potvrdit zaškrtnutím, čímž se vyloučí spoléhání se na zkušenosti a omezí se lidská chyba prostřednictvím institucionálních kontrol.

Vzdálené spuštění čerpadla centrálního ovládání: Krok potvrzení na místě je nezbytný

Vzdálené spouštění je vysokofrekvenční scénář pro prasknutí nahromadění tlaku; spoléhání se pouze na obrazovku centrálního ovládání nemůže potvrdit skutečné podmínky na místě:

• Než řídicí místnost vydá povel ke spuštění, čerpadlo se nesmí spustit jediným kliknutím;
• Když obsluha nemůže na místě ověřit ventily, musí být přidělen inspektor na místě, který fyzicky potvrdí, že všechny ventily byly resetovány do správných poloh;
• Pouze po obdržení potvrzení na místě může centrální řízení vydat příkaz ke spuštění, čímž se zabrání nesouladu mezi obrazovkou ovládání a skutečným stavem ventilu na místě.

Čerpadla s automatickým spouštěním/zastavováním: Zaměřte se na to, aby ventily po údržbě nezůstaly neresetovány

Mnoho čerpadel na vyprazdňování nádrží se spoléhá na hladinové přístroje a programy PLC pro automatický start/stop a provoz bez dozoru, což ještě zvyšuje riziko.

Před zapnutím automatického režimu je povinná opětovná kontrola na místě

Po údržbě nebo pracích na potrubí a před přepnutím do režimu automatického řízení je nutné na místě znovu zkontrolovat všechny ventily: vstupní ventil zcela otevřený, výtlačný ventil v přednastavené poloze pro spuštění a všechny odvzdušňovací ventily zavřené. Typický rizikový scénář: když hladina v nádrži dosáhne nejvyššího bodu, automatický řídicí systém spustí čerpadlo, ale výtlačný ventil po údržbě zůstane uzavřen, což přímo vytváří tlak na mrtvou výšku, který během krátké doby způsobí prasknutí pláště čerpadla.

Spolehněte se na blokování přístrojů k uzavření mezery v bezobslužném provozu

Aby se zabránilo automatickému spuštění čerpadla při zavřených ventilech potrubí, musí být nainstalována kompletní sada přístrojových ochranných zařízení:

• Blokování nízkého průtoku: Monitoruje průtok potrubím; když nulový průtok přetrvává po delší dobu, identifikuje to jako mrtvou hlavu a automaticky vypne napájení motoru;
• Vysokoteplotní blokování: Monitoruje teplotu tělesa čerpadla; když nárůst teploty v důsledku nárůstu tlaku dosáhne prahové hodnoty, okamžitě se vypne, aby se zabránilo odpařování a natlakování kapaliny;
• Blokování přetlaku: Když výtlačný tlak překročí limit, spustí se vypnutí ve spojení s bezpečnostním ventilem pro dvojitou ochranu;
• Testování rutinní údržby: Kalibrujte blokovací systém podle pevného měsíčního plánu, simulujte podmínky nulového průtoku a přetlaku a ověřte, že ochranné funkce fungují správně, čímž se eliminují bezpečnostní slepá místa způsobená zadřenými senzory a selháním blokovacích programů.

Hardware Backstop: Duální softwarová a hardwarová pojistka proti prasknutí tělesa čerpadla

Provozní kontroly řeší lidskou chybu, zatímco hardwarová ochrana drží poslední bezpečnostní linii:

• Nainstalujte na výtlak čerpadla pojistný pojistný ventil nebo průtržný kotouč, který automaticky uvolňuje tlak při přetlaku a uvolňuje vysoký tlak uvnitř čerpadla;
• Nainstalujte recirkulační potrubí s minimálním průtokem, aby se zabránilo tomu, že čerpadlo bude delší dobu při nízkém průtoku mrtvé a přehřátí kapaliny;
• Při přepravě hořlavých nebo výbušných médií používejte nevýbušný motor, zajistěte správné statické uzemnění a zabraňte chemické explozi po úniku média;
• Pravidelně provádějte testování tloušťky stěny a neprodleně vyměňte tělesa čerpadel, která ztenčila korozí nebo se na nich vytvořily trhliny, abyste předešli předčasnému prasknutí způsobenému sníženou tlakovou únosností tělesa.

Běžné mylné představy v každodenním provozu a údržbě

• Mylná představa: Je třeba ovládat pouze ruční spouštění; automatická čerpadla nevyžadují kontrolu na místě. S automatickým spouštěním/zastavováním neexistuje žádný ruční dohled a riziko mrtvé hlavy v důsledku neúplné kontroly a resetování ventilu je ve skutečnosti větší; ventily je nutné před zapnutím automatického režimu znovu ověřit na místě.
• Mylná představa: Jakmile jsou blokování nainstalována, není potřeba žádná další pozornost. Nečistoty mohou snadno ucpat snímače tlaku a průtoku; delší absence testování vede k selhání blokování, takže systém se nemůže automaticky vypnout pod přetlakem.
• Mylná představa: Krátké bezhlavé spuštění není velký problém. V utěsněné komoře čerpadla se kapalina zahřeje a vypaří během desítek sekund, tlak prudce stoupne a incident se vyvíjí extrémně rychle.

Shrnutí: Jak zabránit prasknutí těla pumpy

Celý ochranný systém se skládá ze tří vrstev:

• Vrstva 1 – Operační řízení:Ověřte ventily položku po položce během spouštění na místě; vzdálené spuštění musí být spárováno s potvrzením na místě; kompletní re-kontrola ventilu před zapnutím automatického režimu; a formalizovat kontrolní položky do písemného kontrolního seznamu;
• Vrstva 2 – Ochrana automatického ovládání:Vybavte blokování s nízkým průtokem, vysokou teplotou a přetlakem; dodržovat pravidelné testování; a vyvarujte se mrtvého chodu naprázdno při bezobslužném provozu;
• Vrstva 3 – Hardware Backstop:Nainstalujte zařízení pro vyrovnávání tlaku a recirkulační potrubí a pravidelně testujte těleso čerpadla na korozi.

Naprostá většina prasknutí odstředivého čerpadla není problém s kvalitou zařízení, ale spíše důsledkem špatné funkce ventilu v kombinaci se selháním ochrany automatického řízení.Teffikodoporučuje, aby podniky standardizovaly řízení bezpečnosti ve třech režimech spuštění/zastavení – manuálním, vzdáleném a automatickém – zavedly bezpečnostní ochranu celého procesu a neustále snižovaly bezpečnostní rizika výroby, která představuje prasknutí tělesa čerpadla přetlakem.
