Hřídel magnetické pumpy Teffiko je vyroben z ložiskové oceli s vysokým obsahem uhlíku. Po tepelném zpracování dosahuje jeho tvrdost 58-62 HRC a poskytuje vynikající odolnost proti opotřebení a odolnost proti deformaci. Během dlouhodobého provozu však může eroze nečistotami, selhání mazání, chod nasucho a přetížení vést k opotřebení hřídele, ohnutí, poškození závitu a selhání perové drážky, což dále způsobuje vibrace, abnormální hluk a snížený průtok. Aby se předešlo vysokým nákladům na výměnu zbrusu nového hřídele, tento dokument systematicky třídí kritéria posouzení poškození, kompletní postupy oprav, preventivní opatření pro údržbu a klíčové body montáže a uvedení do provozu pro hřídele magnetických čerpadel Teffiko v souladu s průmyslovými normami.
Před údržbou musí být poškození přísně posouzeno na základě pevnostních charakteristik materiálu, aby se předešlo neúčinné opravě nebo potenciálním bezpečnostním rizikům:
Viditelné trhliny, silné opotřebení drážkování nebo celková torzní deformace na povrchu hřídele. Takové poškození ohrožuje strukturální integritu hřídele. Opravené hřídele jsou náchylné k prasknutí hřídele nebo selhání převodu během provozu a musí být přímo zlikvidovány.
Mírné prohnutí, drobné opotřebení povrchu, drobné škrábance, lehce odizolované závity nebo mírné zdrsnění drážek. Takové poškození nepoškodí strukturu jádra a pevnost hřídele a může být znovu použito po odborné opravě.
Ztráty hřídelí magnetických čerpadel spadají do čtyř hlavních kategorií:
Většinou způsobeno špatným mazáním, vnikáním nečistot nebo dlouhodobým třením vodicích ložisek, které snadno vede k radiálnímu házení, vibracím a abnormálnímu hluku.
Obvykle je způsobeno častými cykly start-stop, chodem nasucho, přetížením nebo nerovnoměrnou silou během demontáže a montáže, což vede k excentrickému opotřebení oběžného kola, tření mezi magnetickými kroužky a nevyváženým zařízením.
Způsobeno nerovnoměrnou utahovací silou při demontáži a montáži, prokluzováním nástrojů nebo korozí dopravovaným médiem, která má za následek rez a stržení závitu, což brání stabilnímu upevnění sestav oběžného kola.
Opakovaný náraz mezi pery a drážky v důsledku nestabilního točivého momentu převodu nebo nadměrné montážní vůle zdrsňuje povrch drážky a způsobuje vylamování hran, snižuje účinnost převodu a dokonce vede k selhání přenosu síly.
Magnetické pumpy obsahují silné vnitřní magnetické kroužky se silnou magnetickou přitažlivostí. Nesprávná demontáž může způsobit poranění sevřením, poškození součástí kolize a škrábance na izolačních pouzdrech. Před údržbou musí být provedena bezpečnostní ochrana a standardizovaná demontáž, aby byla zaručena přesnost opravy hřídele čerpadla.
Přerušte celkové napájení zařízení, uzavřete ventily vstupního a výstupního potrubí, zcela vypusťte zbytkové médium uvnitř čerpadla a dokončete snížení tlaku a chlazení. Připravte si speciální nástroje včetně ofsetových klíčů, jehlových pilníků, měděných kladívek, rovnaček šroubů, přesných posuvných měřítek, brusek, materiálů pro opravy galvanického pokovování a čistých hadrů. Vyčistěte a vyrovnejte pracovní stanici údržby a položte pryžové opěrné desky, abyste zabránili poškození kovových částí kolizemi.
Demontujte zařízení striktně zvenčí dovnitř: nejprve odstraňte pouzdro čerpadla a izolační pouzdro a pomalu vyjměte sestavu vnitřního magnetického kroužku, abyste zabránili okamžité silné magnetické přitažlivosti a kolizi mezi vnitřním a vnějším magnetickým kroužkem. Poté odšroubujte pojistnou matici oběžného kola, postupně vyjměte oběžné kolo, přítlačný kotouč a sedlo středního hřídele a nakonec vyjměte kompletní hřídel čerpadla. Označte všechny součásti během demontáže a umístěte je v klasifikovaném pořadí, abyste předešli nesouososti sestavy a nevyvážené vůli při následné montáži.

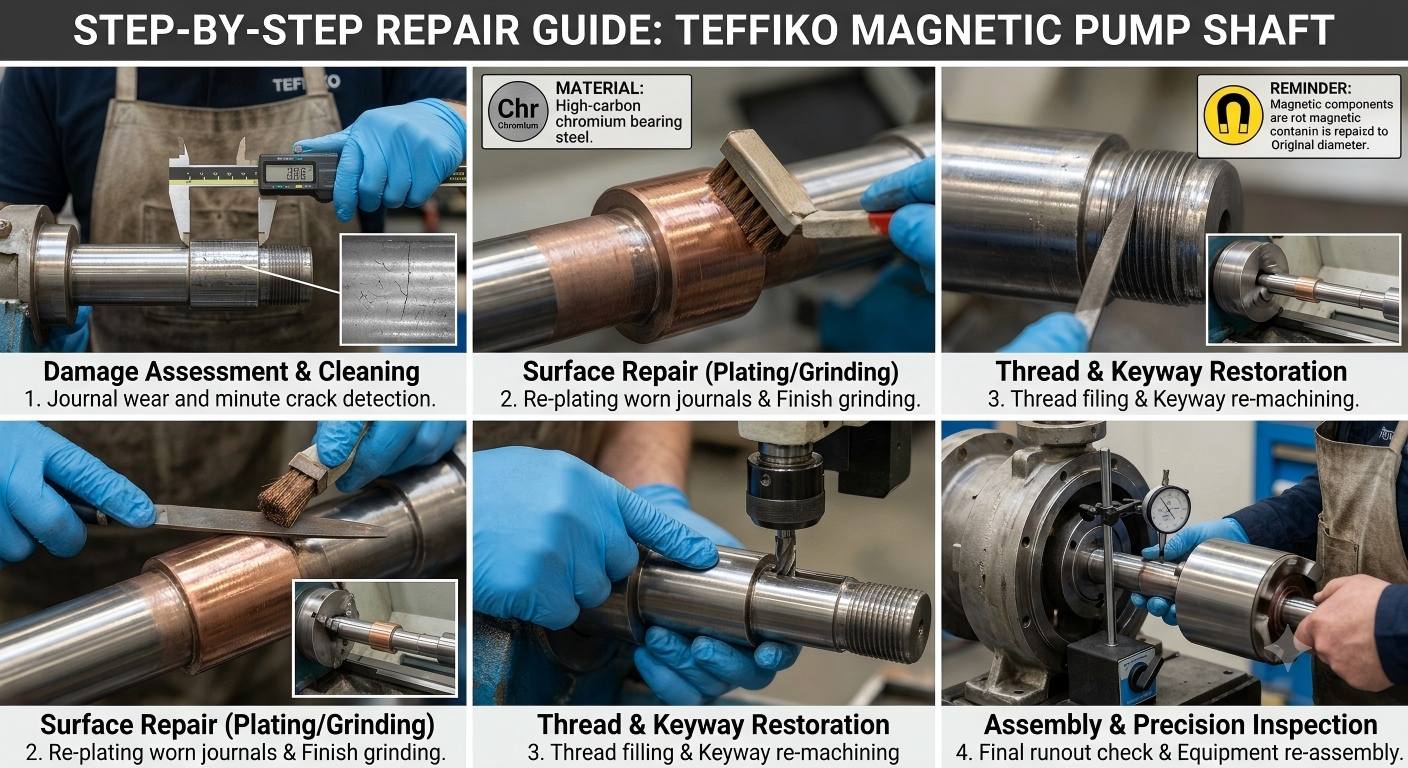

Přijměte přizpůsobené procesy opravy podle stupně poškození hřídele čerpadla a materiálových charakteristik ložiskové oceli s vysokým obsahem uhlíku, vyvážení přesnosti opravy, provozní pevnosti a nákladů na údržbu. Konkrétní schémata oprav jsou následující:
Pro drobné škrábance, drobné škrábance a opotřebení mělkých drážek na čepech odpovídajících kluzným ložiskům a pryžovým vodicím ložiskům použijte k opravě opotřebovaných povrchů chromování, měděné pokovování nebo pokovování z nerezové oceli. Přesně řiďte tloušťku povlaku podle hloubky opotřebení čepu. Po pokovení proveďte dokončovací soustružení a broušení na soustruzích a bruskách, abyste obnovili průměr čepu na původní tovární standardní velikost, odpovídající standardní montážní vůli ložisek, aby bylo zajištěno hladké otáčení bez zadření.
Pokud mají čepy hluboké drážky nebo velkoplošné excentrické silné opotřebení, bude narušena strukturální pevnost hřídele. Oprava se nedoporučuje a je třeba přímo vyměnit zcela nový hřídel čerpadla.
Pro hřídele čerpadel malého průměru s mírným ohybem: podložte měděné plechy na konvexní ohybovou část hřídele, abyste zabránili poškrábání na kaleném povrchu hřídele způsobenému údery kladivem. Jemně poklepejte ručním kladivem, abyste se postupně narovnali, a opakovaně měřte a upravujte, dokud hřídel nebude zcela rovná bez radiální odchylky.
Pro hřídele čerpadel s velkým průměrem s mírným ohybem: použijte speciální rovnačku šroubů pro rovnoměrný tlak pro narovnání. Během celého procesu je přísně zakázáno násilné oklepávání, aby se zabránilo skrytým trhlinám na hřídeli s vysokou tvrdostí. Po narovnání použijte číselníkový úchylkoměr pro vícenásobné testování radiálního házení, abyste zajistili, že parametry splňují provozní normy zařízení.
Pokud má hřídel čerpadla nadměrné ohyby, torzní deformace nebo skryté trhliny, musí být sešrotován a přímo vyměněn, protože narovnání nemůže zaručit dlouhodobou provozní stabilitu.
Jsou-li klínové drážky jen mírně zdrsněné a opotřebené bez zjevné deformace nebo vylamování hran, vypilujte stěny drážky jemnými pilníky, abyste odstranili otřepy, výčnělky a zoxidované nečistoty. Klínové drážky lze normálně namontovat po oříznutí naplocho.
Pokud jsou drážky pro pero silně deformované, vyštípnuté a mají nadměrnou vůli v převodu, opravte je svařováním: zablokujte původní poškozenou drážku pro pero svařením a znovu obrobte drážku pro pero ve standardní poloze měřítka hřídele čerpadla.
Kritické tabu: Hřídele čerpadel používané za pracovních podmínek s vysokým výkonem a vysokým točivým momentem je zakázáno opravovat předěláváním perových drážek. Nové hřídele musí být vyměněny, aby se zabránilo zlomení drážky pera a selhání přenosu energie během provozu, což může způsobit poruchy zařízení.
Pro lehce odtržené, částečně poškozené nebo zrezivělé nitě pokryté otřepy: Jehlovými pilníky přesně zastřihněte profily nití a odstraňte rez a nečistoty. Po oříznutí ručně vyzkoušejte zapojení matice; opětovné použití je povoleno, pokud je záběr hladký bez uvolnění nebo zaseknutí.
Pro silně vyštípané, do značné míry odizolované závity, které se nemohou normálně zapojit, jsou k dispozici dvě standardizovaná schémata oprav:
Mírně otočte konec hřídele čerpadla dolů, zalisujte odpovídající pouzdro a obrobte standardní závity na pouzdru.
Poškozenou oblast závitu vyplňte elektrickým svařováním nebo navařováním plynovým svařováním a po ochlazení obrobte standardní závity dotočením, aby se nasadila původní pojistná matice.
Opravené hřídele čerpadel nesmí být instalovány přímo. Následující postupy inspekce a uvádění do provozu musí být přísně dodržovány:
Někteří pracovníci obsluhy a údržby si vynucují opravy prasklých, silně zkroucených hřídelí čerpadel nebo hřídelí používaných v pracovních podmínkách s vysokým točivým momentem, aby se snížily náklady. Přestože zařízení může krátkodobě běžet normálně, je vysoce pravděpodobné, že způsobí závažné poruchy, jako je zlomenina hřídele, porucha magnetického přenosu a únik média. Násilný provoz během demontáže magnetických součástí má za následek excentricitu hřídele čerpadla a opotřebení magnetického kroužku. Přímá instalace bez přesné kontroly po opravě vede k sekundárním poruchám včetně vibrací zařízení, úniku média a nedostatečného průtoku.
Pravidelně kontrolujte stav mazání ložisek a včas vyměňte poškozený mazací olej a mazivo, abyste eliminovali opotřebení čepu způsobené suchým třením. Přísně standardizovat provoz zařízení; zakázat chod nasucho, provoz při přetížení a časté spouštění a zastavování magnetických čerpadel. Při dopravě médií obsahujících pevné částice a nečistoty nainstalujte na potrubí předfiltr, aby se zabránilo erozi nečistot na hřídeli. Provádějte pravidelnou demontážní kontrolu, abyste zjistili přímost, opotřebení závitu a drážky pro pero na hřídelích čerpadla, předem předpovídali závady a prováděli preventivní údržbu za účelem prodloužení životnosti hřídele čerpadla.
Hřídel magnetické pumpy Teffiko je precizně vyroben z ložiskové oceli s vysokým obsahem uhlíku a chromu. Většinu mírných a středních poškození lze opravit s nízkými náklady. Dodržujte základní principy „přesné posouzení poškození, cílená oprava, ověření přesnosti po opravě a standardizovaná montáž a uvedení do provozu“. Zvládnutí speciálních oprav a standardizovaných postupů uvádění do provozu pro různé závady může nejen výrazně snížit náklady na provoz a údržbu, ale také zajistit dlouhodobě netěsný, stabilní a efektivní provoz zařízení.
