"Naše čerpadlo opět spálilo motor!"
"Účty za elektřinu pro vodní čerpadla jsou tento měsíc směšně vysoké. Vybrali jsme špatné čerpadlo?"
"Po instalaci nového čerpadla nemůže průtok jednoduše splňovat konstrukční požadavky..."
Tyto časté problémy v zásobování vodou, chemickém inženýrství, HVAC a dalších oblastech často pramení z nesprávného čtení nebo ignorování základního „návodu“ odstředivého čerpadla – výkonové křivky. Jako základní zařízení široce používané v průmyslu, každé 1% zvýšení účinnosti aodstředivé čerpadlomůže znamenat roční úsporu desítek tisíc nebo dokonce stovek tisíc juanů na provozních nákladech u rozsáhlého projektu.
Tento článek vás naučí, jak interpretovat křivky čerpadla, nejen že vám řekne, jak je číst, ale také jak je používat k optimálnímu rozhodování o nákupu, provozu a údržbě.

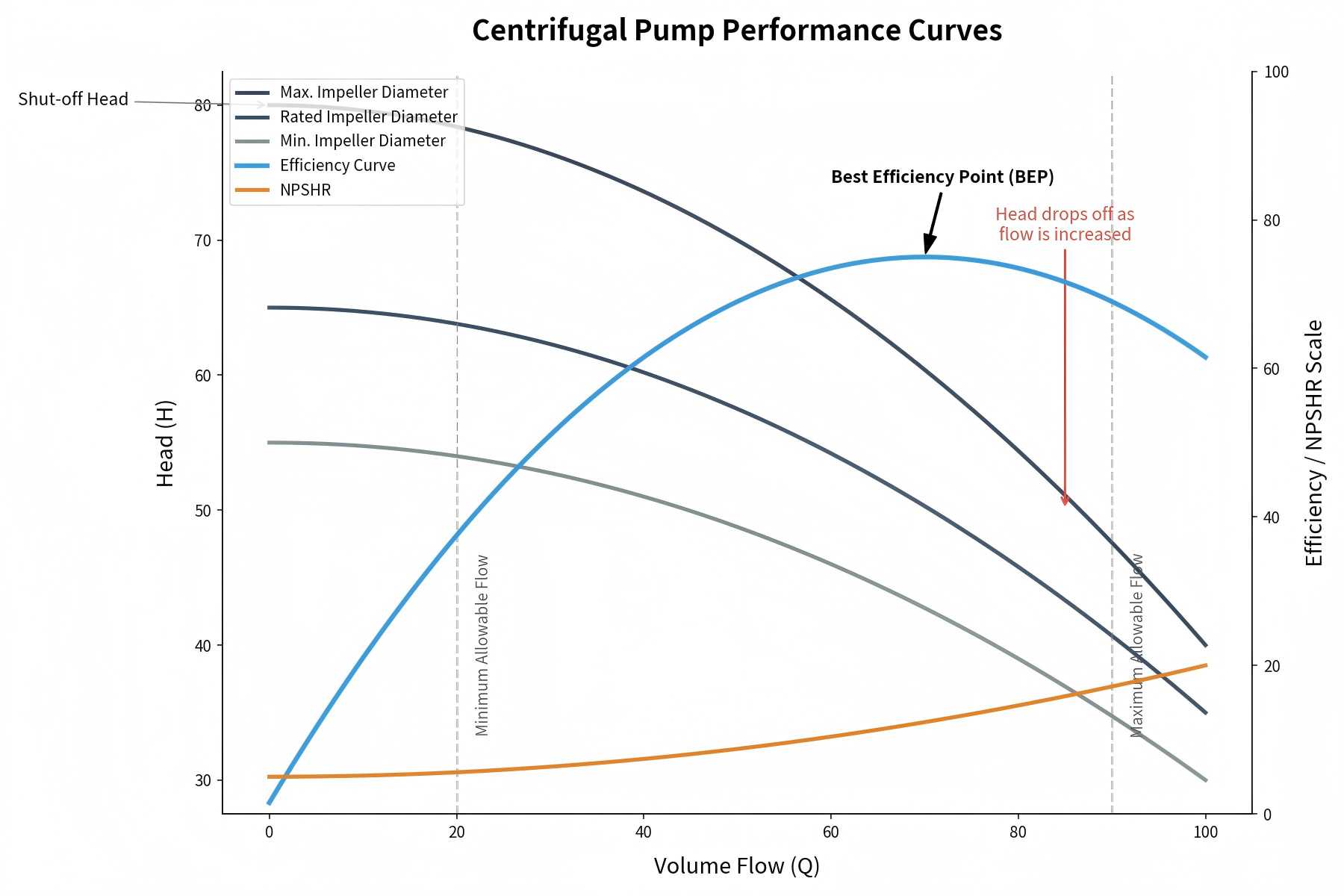

Křivka hlavy a průtoku (H-Q Curve) je nejzákladnější částí křivky čerpadla. Zobrazuje vztah mezi hlavou čerpadla (výška, do které může čerpadlo zvednout kapalinu) a průtokem (objem kapaliny dodávaný čerpadlem za jednotku času) při konstantní rychlosti. Typicky je výška vynesena na vertikální ose (osa Y) a průtok na horizontální ose (osa X).
Z křivky H-Q lze vyvodit klíčový závěr: jak se zvyšuje průtok, výška se postupně snižuje. Je to proto, že jak více kapaliny prochází oběžným kolem a skříní čerpadla, tření kapaliny a turbulence uvnitř čerpadla se zintenzivňují, což vede ke snížení dopravní výšky. Například čerpadlo může generovat 100 stop výšky při průtoku 50 galonů za minutu (gpm), zatímco dopravní výška klesne na 80 stop, když se průtok zvýší na 75 gpm – tento vztah je jasně viditelný na křivce.
Křivka průtoku výkonu (křivka P-Q) ukazuje vztah mezi spotřebou energie čerpadla a průtokem při konstantní rychlosti. Spotřeba energie (v koňských silách nebo kilowattech) je vynesena na svislé ose a průtok na vodorovné ose.
Na rozdíl od křivky H-Q vykazuje křivka P-Q vzestupný trend: spotřeba energie se zvyšuje s rostoucím průtokem. Je to proto, že čerpadlo musí vyvinout větší úsilí, aby dodalo více tekutiny a překonalo větší tření a turbulence. Pochopení této křivky je kritické pro výběr motoru čerpadla – pokud je motor poddimenzovaný, může se za podmínek vysokého průtoku přetížit; pokud je předimenzován, způsobí plýtvání energií.
Křivka účinnosti a průtoku (křivka E-Q) odráží účinnost čerpadla při různých rychlostech průtoku. Účinnost (vyjádřená v procentech) je vynesena na svislé ose a průtok na vodorovné ose. Tato křivka je klíčová pro snížení spotřeby energie, protože ukazuje průtok, při kterém čerpadlo pracuje s maximální účinností.
Křivka účinnosti má obvykle „kopcovitý tvar“: účinnost stoupá k vrcholu se zvyšujícím se průtokem, poté postupně klesá, jak se průtok dále zvyšuje. Vrchol této křivky se nazývá bod nejlepší účinnosti (BEP) – podrobně vysvětleno níže.
Čtení křivky čerpadla není jen o identifikaci tří dílčích křivek, ale také o pochopení klíčových datových bodů, které určují výkon čerpadla. Níže jsou uvedeny základní prvky, na které je třeba se zaměřit:
Bod nejlepší účinnosti (BEP) je kombinací průtoku a dopravní výšky, při které čerpadlo pracuje s maximální účinností, což je také vrchol křivky E-Q a nejekonomičtější provozní bod čerpadla. Při výběru čerpadla upřednostňujte modely, kde je požadovaný provozní bod (průtok + dopravní výška) systému co nejblíže BEP.
Provoz čerpadla daleko od BEP vede ke zvýšené spotřebě energie, rychlejšímu opotřebení oběžného kola a motoru a zkrácení životnosti čerpadla. Například čerpadlo s BEP odpovídajícím 60 gpm může zaznamenat 20%-30% snížení účinnosti a předčasné selhání, když pracuje při 30 gpm (poloviční průtok BEP).
Provozní rozsah (také známý jako výkonnostní rozsah) se týká průtoku a intervalu dopravní výšky, ve kterých může čerpadlo bezpečně pracovat bez poškození oběžného kola, motoru nebo jiných součástí. Tento rozsah je definován minimálním/maximálním průtokem a dopravní výškou čerpadla a lze jej zobrazit přímo na křivce H-Q.
Výrobci obvykle doporučují provozovat čerpadlo v rozsahu 70%-120% BEP, aby byl zajištěn bezpečný provozní rozsah. Provoz mimo tento rozsah může způsobit kavitaci, nadměrné vibrace, přehřátí motoru a další problémy.
Uzavírací výška je maximální dopravní výška, kterou může čerpadlo generovat při nulovém průtoku (tj. když je výtlačný ventil uzavřen), což je průsečík křivky H-Q a vertikální osy (osa Y). Pochopení uzavírací výšky je zásadní pro návrh systému – pokud statická výška systému překročí uzavírací výšku čerpadla, čerpadlo přestane dodávat kapalinu.
Maximální průtok je maximální průtok, který může čerpadlo dodat při nulové dopravní výšce (tj. bez odporu průtoku), což je průsečík křivky H-Q a horizontální osy (osa X). Tato hodnota vám pomůže určit, zda čerpadlo dokáže splnit požadavek na maximální průtok systému.
Net Positive Suck Head (NPSH) je klíčovým parametrem pro prevenci kavitace – destruktivního jevu, kdy se v kapalině tvoří bublinky páry v důsledku nedostatečného sacího tlaku a poškozují součásti čerpadla. NPSH je rozdíl mezi tlakem kapaliny na sání čerpadla a tlakem par kapaliny.
Většina křivek čerpadla obsahuje křivku NPSH, která ukazuje minimální hodnotu NPSH potřebnou k tomu, aby čerpadlo fungovalo bez kavitace při různých rychlostech průtoku. Aby se zabránilo kavitaci, musí být dostupné NPSH systému větší než NPSH požadované čerpadlem.
Ne všechny křivky čerpadel mají stejný tvar – jejich tvar závisí na konstrukci čerpadla a různé tvary křivek vyhovují různým aplikačním scénářům. Níže jsou uvedeny tři nejběžnější tvary křivek čerpadla:
Strmá křivka naznačuje, že čerpadlo může generovat vysokou dopravní výšku při nízkém průtoku. Tento typ křivky je vhodný pro vysokotlaké aplikace, jako jsou napájecí systémy kotlů, vysokotlaké čištění nebo průmyslové procesy, kde kapalina prochází tenkými trubkami nebo systémy s vysokým odporem.
Plochá křivka znamená, že čerpadlo může dodávat vysoký průtok při nízké dopravní výšce. Je ideální pro aplikace s velkým průtokem a nízkým odporem, jako jsou zavlažovací systémy, chladicí věže nebo systémy městského zásobování vodou.
Rychle klesající křivka indikuje, že čerpadlo je náchylné ke kavitaci při nízkém průtoku. Taková čerpadla vyžadují vyšší dostupné NPSH pro efektivní provoz a jsou vhodná pro aplikace se stabilními průtoky a dostatečným sacím tlakem.
Chcete-li plně využít křivky čerpadla, dodržujte tyto praktické tipy – pomohou vám vybrat správné čerpadlo a optimalizovat jeho výkon:
Chcete-li vybrat správnéodstředivé čerpadlo, nejprve si ujasněte požadavky na systém a poté přiřaďte požadavky k výkonu čerpadla pomocí křivky čerpadla. Níže je uveden podrobný průvodce:
Po výběru správného čerpadla můžete optimalizovat jeho výkon pomocí křivky čerpadla pro snížení nákladů a prodloužení životnosti. Níže jsou uvedeny základní strategie:
