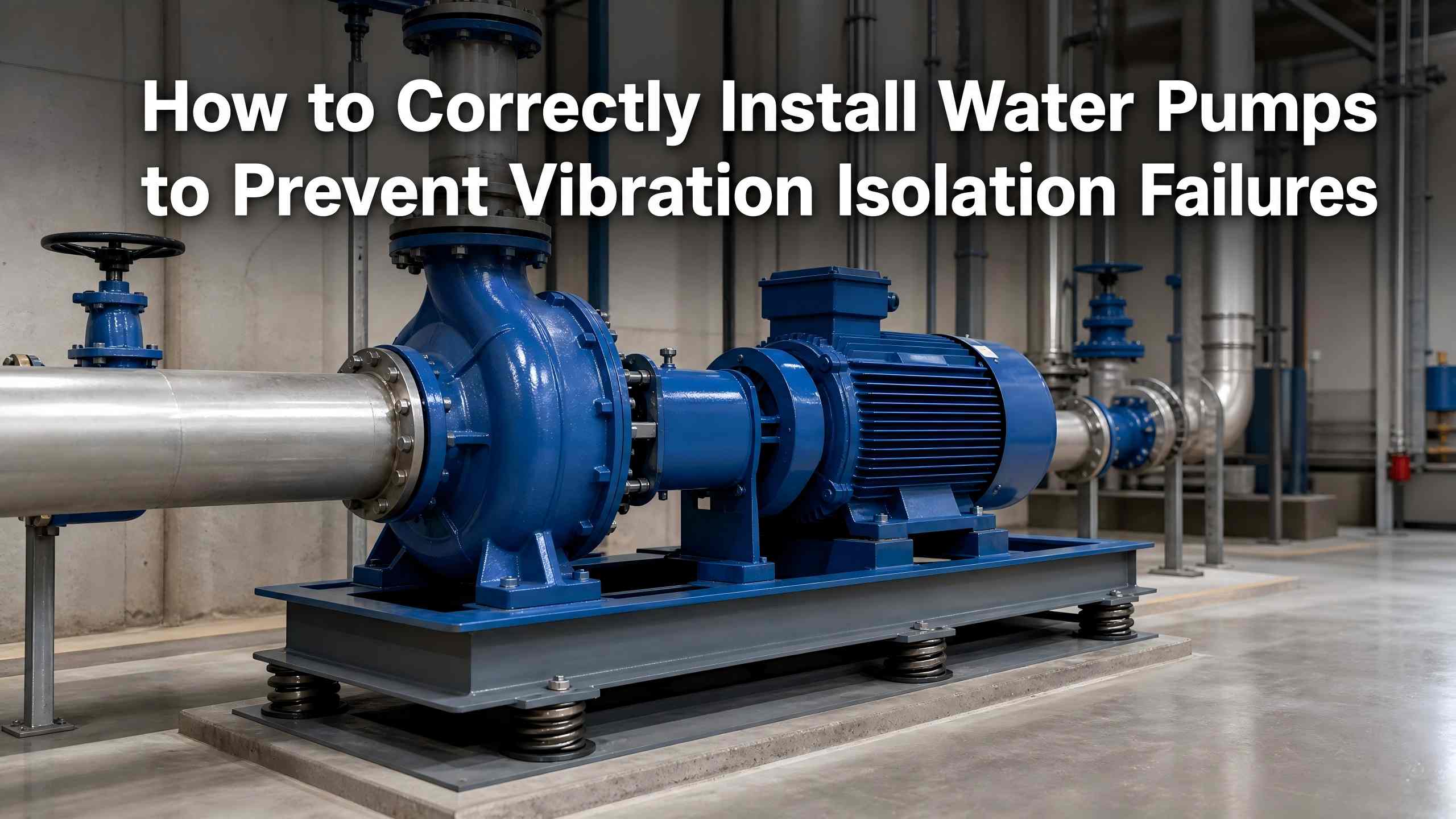

Vodní pumpavibrace, hluk, otřesy potrubí a rezonance budovy jsou způsobeny především nestandardní instalací a poruchou izolace vibrací. Izolace vibrací je spíše proces instalace jádra než volitelný krok snížení hluku. Standardní instalace účinně blokuje přenos vibrací mezi čerpadly, potrubím a stavebními konstrukcemi, zabraňuje praskání potrubí a strukturální rezonanci, prodlužuje životnost čerpadla a zajišťuje stabilní provoz vodovodního systému.
Tento článek shrnuje standardizované postupy instalace izolace proti vibracím vodních čerpadel, které se týkají konstrukce základů, uspořádání součástí izolace vibrací, úpravy a přijetí potrubí, použitelné pro většinu odstředivých čerpadel a oběhových čerpadel.
Mechanické vibrace provozuvodní pumpyje nevyhnutelné. Většina chyb izolace pochází z pěti typických chyb instalace:
- Pevné připojení: Plně pevné základny čerpadla, základy a potrubí eliminují prostor pro tlumení vibrací a způsobují celkovou rezonanci.
- Nestandardizovaná instalace izolátoru: Asymetrické uspořádání a nerovnoměrná tlaková deformace vedou k místnímu tvrdému kontaktu a špatnému izolačnímu výkonu.
- Napětí potrubí v tahu: Pevné potrubní spoje táhnou čerpadlovou jednotku a zesilují provozní vibrace pro spuštění sekundární rezonance.
- Špatná konstrukce základů: Nedostatečná hmotnost, nerovné nebo nestabilní základy způsobují posunutí středu a neustálé otřesy.
- Abnormální použití izolátoru: Smíšené specifikace podložek, nadměrné vrstvy nebo korozivní kontakt vedou k předčasnému selhání součásti.
Kvalifikovaná izolace vibrací se opírá o flexibilní izolaci, která umožňuje čerpací jednotce pracovat v elasticky zavěšeném stavu s rovnoměrným namáháním součástí.
Kvalifikovaný základ je předpokladem účinné izolace vibrací.
Velikost a hmotnost:Přijměte betonové setrvačné základy nebo ocelové základny s 1–2násobkem hmotnosti jednotky čerpadla. Základna plně kryje patku čerpadla s minimálním okrajem 100 mm na každé straně. Čerpadla umístěná na podlaze vyžadují silnější a těžší základy, aby se snížila zpětná vazba konstrukčních vibrací.
Rovinnost a pevnost:Pevnost základového betonu musí dosáhnout C25 nebo vyšší. Sekundární injektážní beton musí být pevnější než podkladový beton. Zajistěte rovný povrch bez trhlin s vyhrazenými odvodňovacími sklony, aby byly izolátory chráněny před ponořením do vody.
Pravidla kotevních šroubů:Svisle zasuňte šrouby s pružnými podložkami, aby se zabránilo uvolnění a naklonění. Nikdy násilně nedeformujte čerpadlovou jednotku během fixace, abyste předešli vysokofrekvenčním vibracím.
Standardní uspořádání izolátoru přímo určuje účinnost izolace vibrací.
Obecné rozložení:Uspořádejte všechny izolátory symetricky podél centrální osy čerpadla. Čtyřbodová rozvržení mají jednotné umístění ve směru nebo proti směru hodinových ručiček. Pro šestibodovou podporu nainstalujte čtyři podložky do rohů základny a dvě na dlouhé strany, aby byla zajištěna konzistentní deformace při stlačení. Okraje izolátoru nesmí překročit rozsah bloku setrvačnosti.
Horizontální instalace čerpadla:Použijte pryžové podložky nebo tlumicí pružinové izolátory. Není vyžadováno žádné lepení nebo pevná fixace; zhutňování vlastní tíhou poskytuje spolehlivé flexibilní vyrovnávací paměti.
Vertikální instalace čerpadla:Ukotvené pryžové izolátory vybavte ocelovými základnami upevněnými pomocí šroubů s pružnými podložkami a poté ukotvete k podlaze, abyste eliminovali vertikální otřesy.
Vícevrstvá sestava podložky:Maximálně pět vrstev pro nedostatečnou jednovrstvou izolaci. Použijte identické podložky oddělené ≥4 mm pozinkovanými ocelovými pláty (o 10 mm větší na stranu) s střídavými vrstvami a lepením.
Kontrola a ochrana:Před instalací zkontrolujte vzhled komponent a limity komprese. Udržujte izolátory mimo dosah kyselin, zásad a organických rozpouštědel, abyste zabránili stárnutí pryže.
Pevné potrubní spoje jsou hlavní příčinou zbytkových vibrací.
Nainstalujte pryžové pružné spoje na vstupu a výstupu čerpadla, abyste přerušili přenos tuhých vibrací.
Přidejte těsnění proti vibracím na podpěry potrubí a závěsy a utěsněte mezery pronikající stěnou kamennou vlnou, aby se zablokovalo strukturální vedení.
Vyrovnejte potrubí přirozeně bez nuceného tupého spoje, aby se zabránilo deformaci izolátorů napětím.
Před oficiálním provozem ověřte výkon izolace:
- Vizuální kontrola: Žádné posunutí izolátoru, deformace nebo koroze; úroveň jednotky kvalifikovaná.
- Ruční kontrola: Žádné zjevné otřesy jednotky nebo uvolněné šrouby.
- Test naprázdno: 3–5 minut stabilního provozu bez abnormálních vibrací nebo hluku.
- Zátěžový test: Žádné otřesy potrubí nebo rezonance budovy pod pracovním tlakem.
- Asymetrické umístění izolátoru způsobující nerovnoměrné napětí a rezonanci
- Podtížení základů vede k nestabilnímu provozu
- Chybějící pružné spoje potrubí způsobující sekundární vibrace
- Odsazení spouštěcí jednotky nezajištěných kotevních šroubů
- Pevné upevnění horizontálních izolátorů čerpadla znehodnocujících vyrovnávací paměť
- Nestandardní vícevrstvá sestava podložky snižující izolační efekt
- Korozivní kontakt vedoucí k předčasnému stárnutí pryže
Efektivní izolace vibrací čerpadla závisí na standardizované flexibilní instalaci. Dodržujte symetrické uspořádání izolátorů, stabilní základovou konstrukci a pravidla pro připojení potrubí bez pnutí. Standardní provoz eliminuje problémy s vibracemi a rezonancí, zajišťuje dlouhodobou stabilitu čerpadla a snižuje denní náklady na údržbu.
