Jak číst diagram spektra typu čerpadla: průvodce krok za krokem

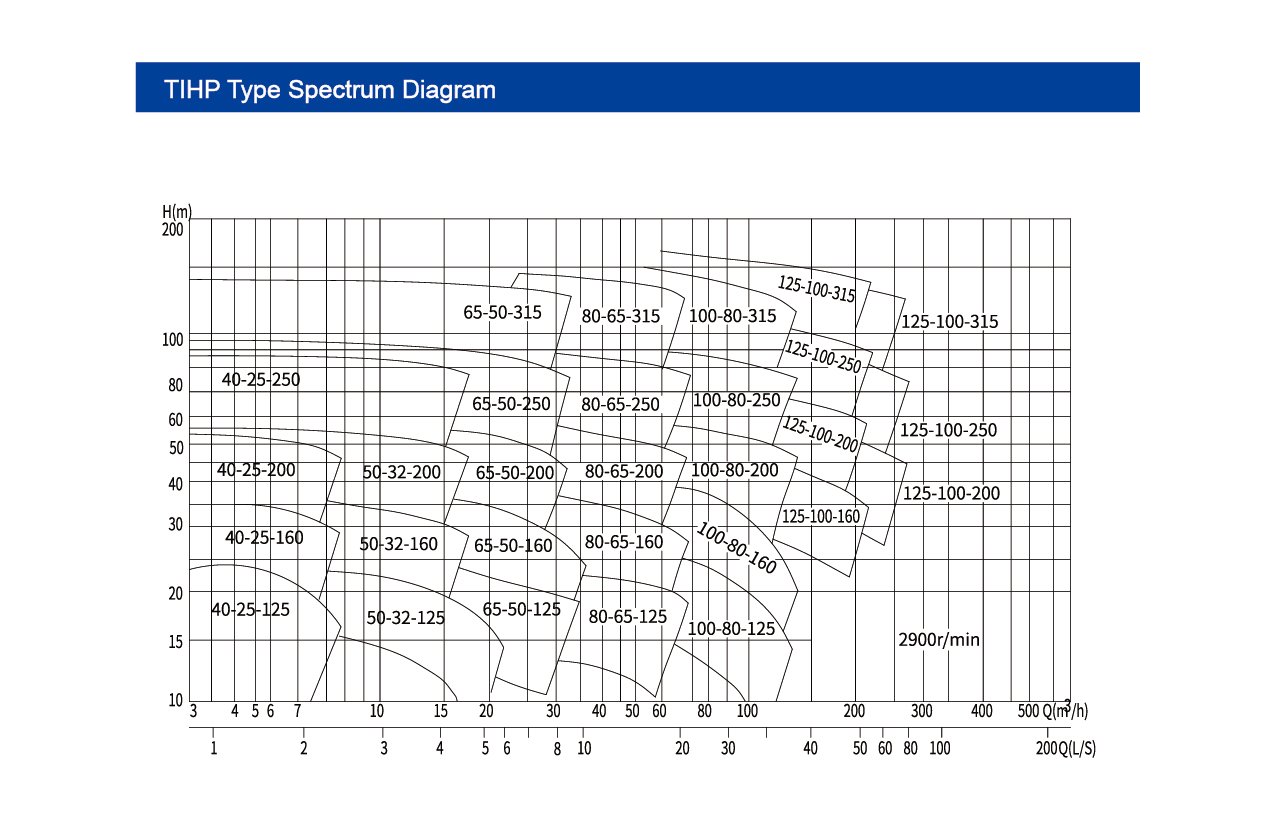

Ⅰ.Jak si přečíst tento diagram typu čerpadla typu

1. Interpretace os

• Horizontální osa (osa x): představuje průtok (q) v metrech krychlových za hodinu (m³/h), což zvyšuje zleva doprava.
• Vertikální osa (osa y): představuje hlavu (H) v metrech (m), což se zvyšuje zdola nahoru.

Ⅱ. Křivky a zóny

Schéma obsahuje více křivek a zón, z nichž každá představuje konkrétní model čerpadla. Například „40-25-125“ a „50-32-160“ označují různé modely čerpadla.

• Body uvnitř křivek: Každý bod na křivce označuje hodnotu hlavy modelu při specifickém průtoku. Například v zóně „40-25-125“ ukazuje řada bodů hlavu při různých průtokových rychlostech pro tento model.

Ⅲ. Klíčové kroky: Pracovní bod a výběr

1. Určete požadované parametry: Vyčistěte průtok návrhu (q₀) a designovou hlavu (H₀). Například továrna potřebuje čerpadlo k přepravě 100 m³/h při 80 m hlavě.
2. Vyhledejte pracovní bod: Najděte q₀ na osu x a h₀ na ose y; Jejich křižovatka je pracovním bodem. Pokud bod spadá do polygonální zóny modelu, tento model teoreticky splňuje požadavek.
3. Příklad: Pro q = 80 m³/h a h = 80 m, zkontrolujte, zda bod leží v zónách jako „100-80-250“, abyste posoudili vhodnosti.

Prioritizujte zónu s vysokou účinností: Pokud má zóna hustší křivky nebo stínování (označené v některých diagramech), naznačuje rozsah vysoce účinnosti (účinnost ≥ 80%). Vyberte modely, jejichž pracovní body spadají do této zóny pro optimální úspory energie.

Ⅳ. Rychlost rotace a další informace

Zápis „2900 r/min“ v pravém dolním rohu označuje jmenovité rychlosti čerpadla v tomto spektru (standardní rychlost pro motorová čerpadla). Pro různé rychlosti (např. 1450 r/min) použijte zákon o podobnosti k převodu výkonu:

• Průtok je úměrný rychlosti.
• Hlava je úměrná čtverci rychlosti.

Ⅴ. Logika rychlého výběru

1. Identifikujte požadavky Q a H a poté najděte odpovídající zónu modelu.
2. Upřednostňujte modely s pracovními body poblíž centra zóny (oblast s vysokou účinností).
3. Všimněte si průměrů vstupu/výstupu modelu (např. 40, 50 mm), abyste zajistili kompatibilitu s potrubí.

Ⅵ. O čerpadlech Teffiko

Stručně řečeno, Teffiko je 5. generace TIHP čerpadla typu Spectrum Diagram objasňuje použitelné pracovní podmínky a vysoce účinné zóny prostřednictvím souřadnic průtokových hlavy, modelových zón a výkonových křivek. Modely si můžete rychle vybrat pomocí parametrů do zón. Pokud jde o otázky týkající se interpretace křivky, přizpůsobení pracovních podmínek nebo přizpůsobených řešeních, profesionální technický tým Teffiko poskytuje přesné pokyny pro výběr, simulaci výkonu a podporu instalace. Návštěvawww.teffiko.comnebo e -mailsales@teffiko.comoptimalizovat dopravu průmyslové tekutiny.
