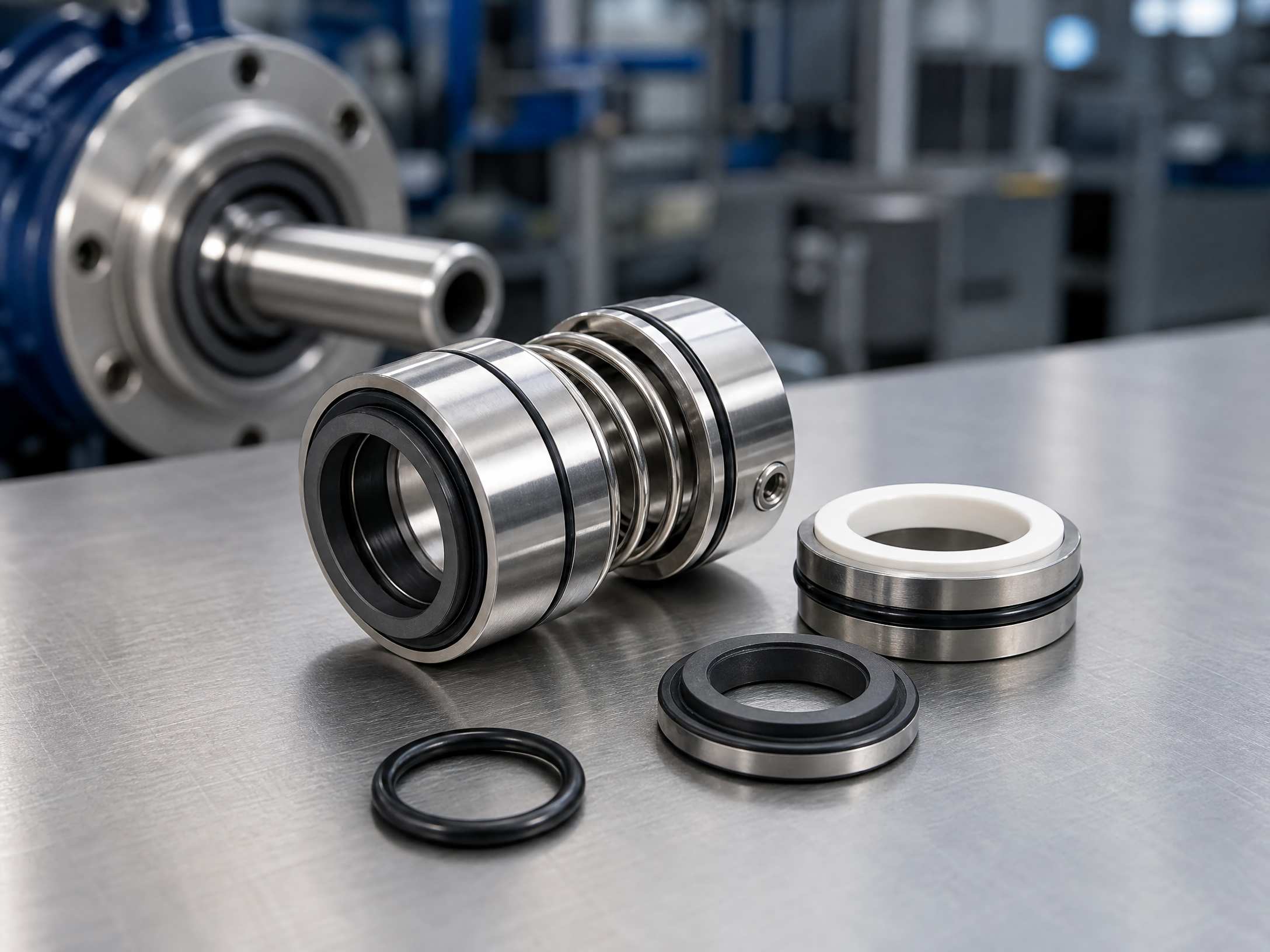

Jak vybrat správné mechanické těsnění

Mechanické ucpávky jsou součásti těsnění jádra pro zařízení pro manipulaci s kapalinami, jako je napřodstředivá čerpadla, kotlíky pro reakční syntézu, turbokompresory a ponorné motory, zajišťující těsný a stabilní provoz zařízení. Jejich výkon a životnost však závisí nejen na samotném produktu, ale také do značné míry na přizpůsobení výběru, přesnosti instalace a provozně-údržbových postupech. Průmyslové statistiky ukazují, že více než 80 % netěsností těsnění, předčasných poruch a problémů s častou výměnou pramení z nesprávného výběru, nestandardní instalace nebo provozních chyb. Kombinace průmyslových standardů s praktickými zkušenostmi v terénu,Teffikořeší přesný výběr typu a přesné řízení instalace, aby bylo dosaženo spolehlivějšího a efektivnějšího provozu zařízení.

I. Klíčový význam výběru přesného mechanického těsnění

Mechanická ucpávka, která je přesným základním prvkem zařízení, tvoří těsnou bariéru prostřednictvím rotujících-nehybných konců kroužků, elastických prvků a pomocných těsnících struktur, aby blokovala vnitřní úniky média a zabránila vnikání prachu a nečistot do zařízení. Správný výběr a aplikace mechanických ucpávek může účinně vyřešit problémy s průsakem zařízení, snížit neplánované prostoje, podstatně snížit náklady na provoz a údržbu a vyhnout se bezpečnostním a ekologickým rizikům vyplývajícím z úniku korozivních, hořlavých a výbušných médií.

Naopak, nesprávný výběr a neodpovídající modely přímo spouštějí rychlé opotřebení koncových ploch těsnění, stárnutí a praskání pryžových dílů a netěsnosti způsobené selháním těsnění, což vážně zhoršuje provozní stabilitu kompletního průmyslového zařízení.

II. Klasifikace a použitelné pracovní podmínky mechanických ucpávek

Diverzifikované specializované typy mechanických ucpávek jsou k dispozici pro různé pracovní podmínky a vlastnosti média, aby vyhovovaly různým průmyslovým scénářům. Před výběrem je třeba objasnit rozsah jejich použití:

•  Vysokoteplotní/nízkoteplotní mechanické ucpávky: Vhodné pro pracovní podmínky s velkými teplotními rozdíly za studena a za tepla, vysokoteplotní horký olej a nízkoteplotní kryogenní média, řeší deformaci těsnění a selhání způsobené stárnutím při extrémních teplotách.
•  Vysokotlaké/korozivzdorné mechanické ucpávky: Navrženy pro scénáře chemické kyselino-alkalické a vysokotlaké potrubní dopravy s příznivým tlakovým a antikorozním výkonem.
•  Mechanické ucpávky odolné proti částicím: Speciálně vyvinuté pro média obsahující odpadní vodu, kal, pevné částice a krystalické nečistoty, vyznačující se odolností proti opotřebení a odolností proti erozi.
•  Mechanické ucpávky specifické pro lehké uhlovodíky: Přizpůsobené snadno odpařitelným, nízkoviskózním lehkým uhlovodíkovým médiím, aby se zabránilo selhání těsnění při suchém broušení způsobenému odpařováním média.

III. Základní parametry a základní principy pro výběr mechanické ucpávky

Správný výběr mechanické ucpávky závisí na odpovídajících strukturách a materiálech s ohledem na pět klíčových parametrů: tlak v ucpávkové komoře, teplota média, provozní rychlost otáčení, vlastnosti kapaliny a instalační prostor. Standardní principy výběru jsou uvedeny níže.

1. Určete strukturu těsnění tlakem v ucpávkové komoře

Tlak představuje základní faktor, který řídí strukturu těsnění. Nevyvážené mechanické ucpávky s jednoduchou konstrukcí a cenově výhodným výkonem jsou použitelné pro podmínky nízkého tlaku a atmosférického tlaku, aby byly splněny obecné požadavky na těsnění. Vyvážené mechanické ucpávky je nutné použít pro podmínky středního až vysokého tlaku a pracovní podmínky s drastickými výkyvy tlaku. Účinně snižují specifický tlak na koncových plochách, zmírňují třecí zahřívání a zabraňují netěsnostem v důsledku vysokotlakého oddělení koncových ploch těsnění. Konstrukce těsnění s jedním nebo dvěma konci lze zvolit podle požadavků na těsnění; dvojitá těsnění jsou upřednostňována pro vysoce riziková média pro zajištění dvouvrstvé ochrany.

2. Určete typ těsnění podle provozní rychlosti otáčení

Rotační a stacionární těsnění se rozlišují podle provozní lineární rychlosti zařízení. Pro vysokorychlostní pracovní podmínky jsou upřednostňovány hydrodynamické bezkontaktní mechanické ucpávky, aby se minimalizovaly ztráty třením na čelní straně, přizpůsobily se vysokorychlostnímu provozu a zabránily rychlému poškození těsnění vysokorychlostním suchým broušením. Konvenční těsnění kontaktního typu postačují pro zařízení s nízkou rychlostí a ustáleným stavem.

3. Přizpůsobte materiály a pomocné systémy střední teplotě a vlastnostem

Korozivní, abrazivní a tepelné vlastnosti médií přímo diktují materiály třecích párů a materiály pomocných těsnicích O-kroužků; odpovídající ochranné systémy musí být také vybaveny:

•  Čistá voda a běžná média olej-voda: třecí páry uhlík-grafit versus keramika a nitril-butadienový kaučuk NBR pro optimální nákladovou výkonnost pro všeobecné účely.
•  Acid-alkalická korozivní média: Antikorozní materiály odolné proti opotřebení z karbidu křemíku nebo karbidu wolframu spárované s fluorokaučukem FKM a PTFE polytetrafluoroethylenem.
•  Suspenzní média nasycená částicemi: Dvojice tvrdý na tvrdém karbid křemíku versus karbid křemíku pro vynikající odolnost proti opotřebení a proti poškrábání koncových ploch.
•  Pracovní podmínky při vysokých teplotách: Vyměňte běžné pryžové O-kroužky za těsnění s kovovým vlnovcem nebo těsnění z fluoropryžové pryže odolné vůči vysokým teplotám, doplněné o chladicí a tepelně izolační systémy.
•  Hořlavá, výbušná a toxická média: Vybavte systémy proplachování, filtrování a bariérové ​​kapaliny, abyste eliminovali rizika úniku média.

4. Určete konfiguraci pružiny a sestavy podle instalačního prostoru

Jednopružinové, vícepružinové nebo vlnité pružinové struktury vybírejte flexibilně podle efektivního instalačního prostoru ucpávkové komory a rozlišujte vnitřně montovaná a externě montovaná těsnění. Vícepružinová vnitřně namontovaná těsnění pasují do standardních komor. Těsnění s jednou pružinou nebo vlnovou pružinou jsou upřednostňována pro kompaktní stísněné prostory, aby byla zaručena shoda instalace a elastická kompenzace.

IV. Přesné scénáře výběru pro běžné typy mechanických těsnění

1. Jednostranná mechanická ucpávka

Použitelné pro čerpadla na čistou vodu, oběhová čerpadla a obecná průmyslová vodní čerpadla v nekorozivních podmínkách bez částic, za normální teploty a atmosférického tlaku. Díky jednoduché konstrukci, pohodlné údržbě a nízkým nákladům je primární volbou pro všeobecné pracovní podmínky.

2. Oboustranná mechanická ucpávka

Vhodné pro chemická čerpadla, farmaceutická čerpadla a pracovní podmínky zahrnující hořlavá výbušná, toxická a silně korozivní média. Dvouvrstvá těsnící ochrana umožňuje vstřikování bariérové ​​kapaliny pro dosažení nulového úniku a poskytuje extrémně vysokou bezpečnost.

3. Mechanická ucpávka s kovovým vlnovcem

Bez konvenčních struktur O-kroužků zcela eliminuje stárnutí způsobené vysokými teplotami. Přizpůsobuje se vysokoteplotnímu horkému oleji, olejovým čerpadlům s tepelným vedením a silně vibrujícím zařízením s vynikající teplotní odolností, odolností proti únavě a prodlouženou životností.

4. Kazetová mechanická ucpávka

Předem smontovaný jako integrální jednotka odstraňuje složité uvádění do provozu a zabraňuje chybám při ruční instalaci. Je vhodný pro většinu pracovních podmínek a slouží výrobním scénářům vyžadujícím nízkou poruchovost a minimální údržbu.

V. Požadavky na přesnost instalace pro mechanické těsnění

I při správném výběru způsobí nestandardní přesnost vybavení stále selhání těsnění. Parametry přesnosti základního zařízení musí být ověřeny před instalací a před stavbou musí splňovat průmyslové specifikace:

•  Tolerance radiálního házení hřídele / pouzdra hřídele pro montáž těsnění: ≤0,04～0,06 mm
•  Celkový axiální plovák rotoru: ≤ 0,3 mm, aby se zabránilo oddělení čela těsnění a netěsnostem způsobeným axiálním posunutím
•  Tolerance házení těsnicích ploch komory a krytu těsnění vzhledem k ose hřídele: ≤0,04～0,06 mm, aby bylo zajištěno ploché těsnění

VI. Standardizované instalační postupy a klíčové body pro mechanické ucpávky

1. Ověření před instalací

Nejprve ověřte, že model těsnění a specifikace plně odpovídají pracovním podmínkám zařízení; zkontrolujte úplnost a neporušenost všech součástí podle výkresu celkové sestavy. U těsnění s pohonem vinutými pružinami rozlišujte levý a pravý směr pružiny podle směru otáčení hřídele, abyste předešli selhání při zpětné montáži.

2. Předinstalační čištění a předúprava

Důkladně očistěte pouzdra hřídele, ucpávkové komory, víka ucpávek a další součásti, abyste odstranili otřepy, rez a nečistoty a zaručili čisté díly bez cizích předmětů. Zkontrolujte funkci zvukového ložiska. Naneste tenkou vrstvu maziva na montážní polohy hřídele pro běžné pracovní podmínky, abyste snížili tření. Pro podmínky, kdy pryžové kroužky nejsou kompatibilní s ropnými produkty, lze k mazání použít mýdlovou vodu. Plovoucí stacionární kroužky bez kolíků proti otáčení se instalují nasucho bez aplikace oleje.

3. Formální instalační operace

Přísně kontrolujte instalační rozměry v souladu s produktovými manuály. Nejprve nasaďte pevné kroužky a kryty ucpávek na hřídele, aby nedošlo k poškození čelního nárazu, poté nainstalujte sestavy rotujících kroužků. Utáhněte stavěcí šrouby sedel pružin a sedel pohonu v střídavých jednotných průchodech. Před zajištěním víka ucpávky proveďte testy axiálního tlaku ručním tlakem a tahem kompenzačních kroužků. Kvalifikace je potvrzena, když po uvolnění dojde k automatickému odpružení bez zaseknutí. Nakonec rovnoměrně utáhněte všechny šrouby.

VII. Standardizované požadavky na provoz a spouštění pro mechanické ucpávky

•  Ochrana přizpůsobená pracovním podmínkám: Vybavení chladicích, topných, filtračních a bariérových proplachovacích zařízení pro dopravu vysokoteplotních, nízkoteplotních, částicemi naložených, hořlavých, výbušných a toxických médií pro stabilizaci provozního prostředí těsnění.
•  Kontrola před spuštěním: Proveďte ruční testy blokování, abyste zkontrolovali normální točivý moment a nepřítomnost abnormálního hluku způsobeného třením. Ověřte správné vyrovnání spojky, mazání ložisek a instalaci pomocných potrubí.

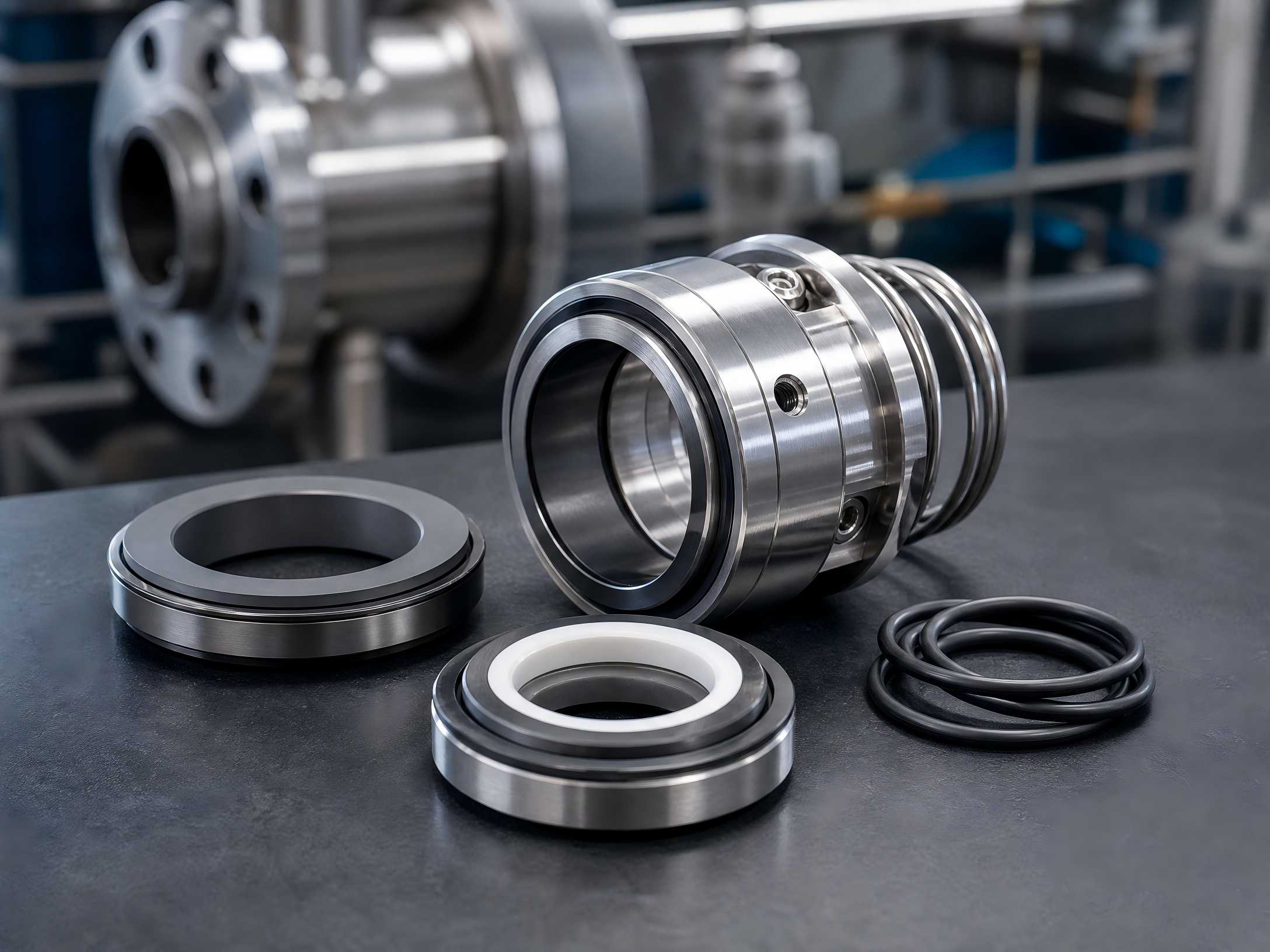

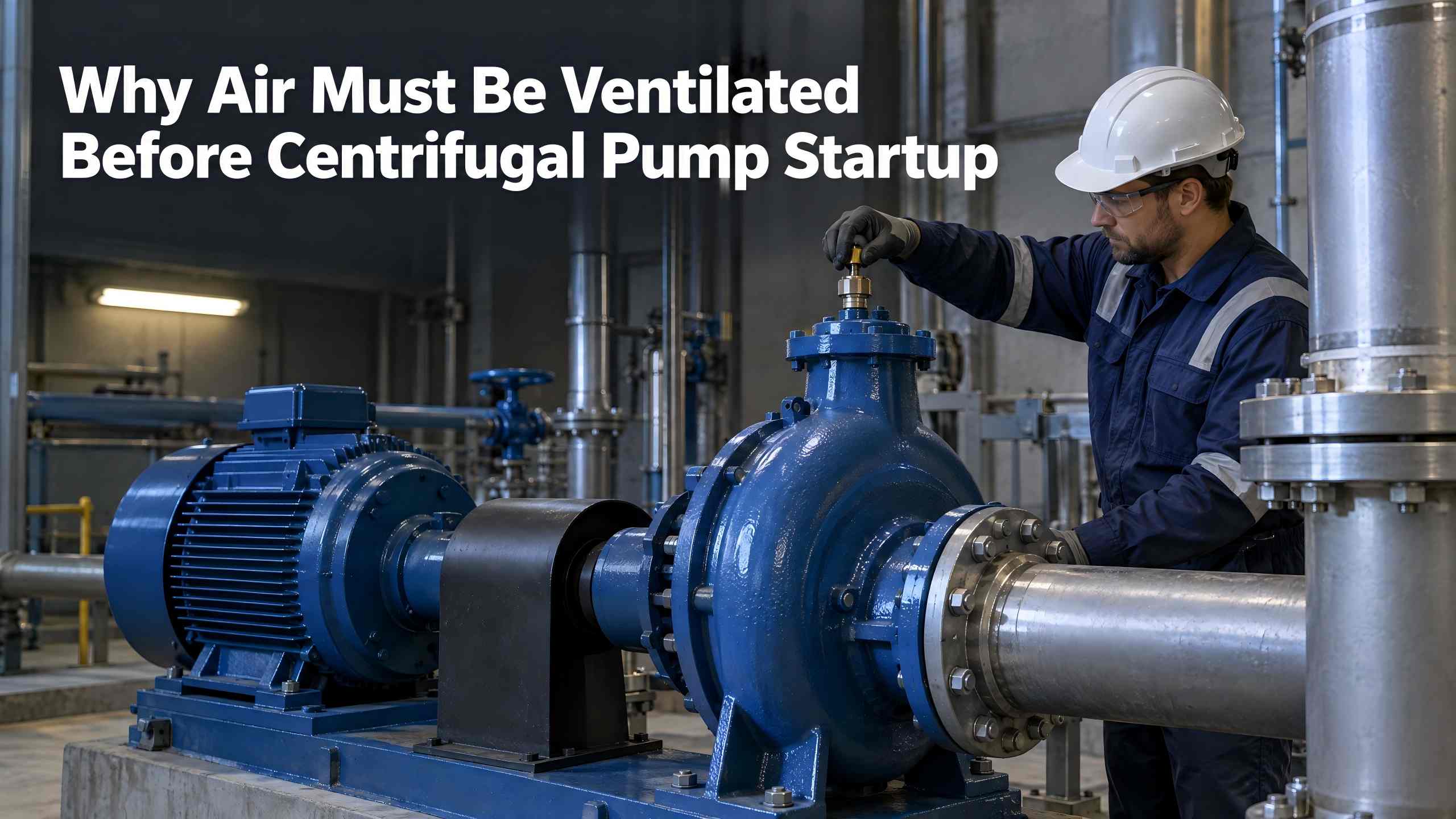

•  Standardní postupy spouštění: Nejprve otevřete ventily média a ventily chladicí vody, abyste zcela vyčerpali vzduch z těsnicích komor a zabránili úniku při spouštění způsobenému statickým tlakem nahromaděným vzduchem. Po potvrzení spusťte zařízení.
•  Sledování provozního stavu: Po spuštění nepřetržitě sledujte stav zařízení. Odstraňte problémy s abnormálním kroutícím momentem, abnormálním hlukem, přehříváním a prosakováním; okamžitě po zjištění závady vypnout z důvodu údržby.

VIII. Časté mylné představy o výběru, instalaci a aplikaci

•  Slepá honba za nízkými cenami; svévolné použití univerzálních těsnění při vysokých teplotách, korozi a zatížených částicemi, což vede k předčasnému selhání.
•  Použití nevyvážených těsnění pro vysokotlaké pracovní podmínky, což vede k oddělení tlakem na čelní straně a trvalému úniku.
•  Zanedbání odchylek přesnosti zařízení; nadměrné házení hřídele a opotřebení těsnění spouštěče axiálního plováku.
•  Opačný směr otáčení pružiny, nerovnoměrné namáhání při instalaci nebo chybějící součásti způsobující vzpříčení a selhání těsnění.
•  Selhání odvětrání vzduchu před spuštěním a absence podpůrných ochranných systémů vedoucí k suchému broušení, přehřívání a prosakování.

IX. Rychlý kontrolní seznam pro výběr a instalaci mechanického těsnění

•  Potvrďte vlastnosti média (teplota, tlak, korozivnost, obsah částic)
•  Slaďte odpovídající struktury těsnění (vyvážené/nevyvážené, jednostranné/dvoustranné)
•  Vyberte kompatibilní materiály třecích párů a pomocných těsnění
•  Určete konfiguraci pružiny a sestavy podle instalačního prostoru
•  Ověřte parametry přesnosti zařízení, jako je házení hřídele a axiální plovák
•  Zkontrolujte model těsnění, směr otáčení pružiny a úplnost součásti
•  Vybavte odpovídající chladicí, proplachovací a filtrační ochranné systémy
•  Instalaci a uvedení do provozu provádějte přísně podle standardních postupů

Shrnutí

Výběr správné mechanické ucpávky představuje systematický podnik shody parametrů, kompatibility materiálů, přesné instalace a standardizovaného provozu. Pokud požadujete zakázkovou zakázku, technickou dokumentaci, vzorky, cenové nabídky nebo návrhy hromadné objednávky, neváhejte kontaktovatTEFFIKOtým. Doporučíme vám vhodná řešení produktů s mechanickými ucpávkami přizpůsobená vašim skutečným pracovním podmínkám, abyste podpořili efektivní a stabilní výrobu.
