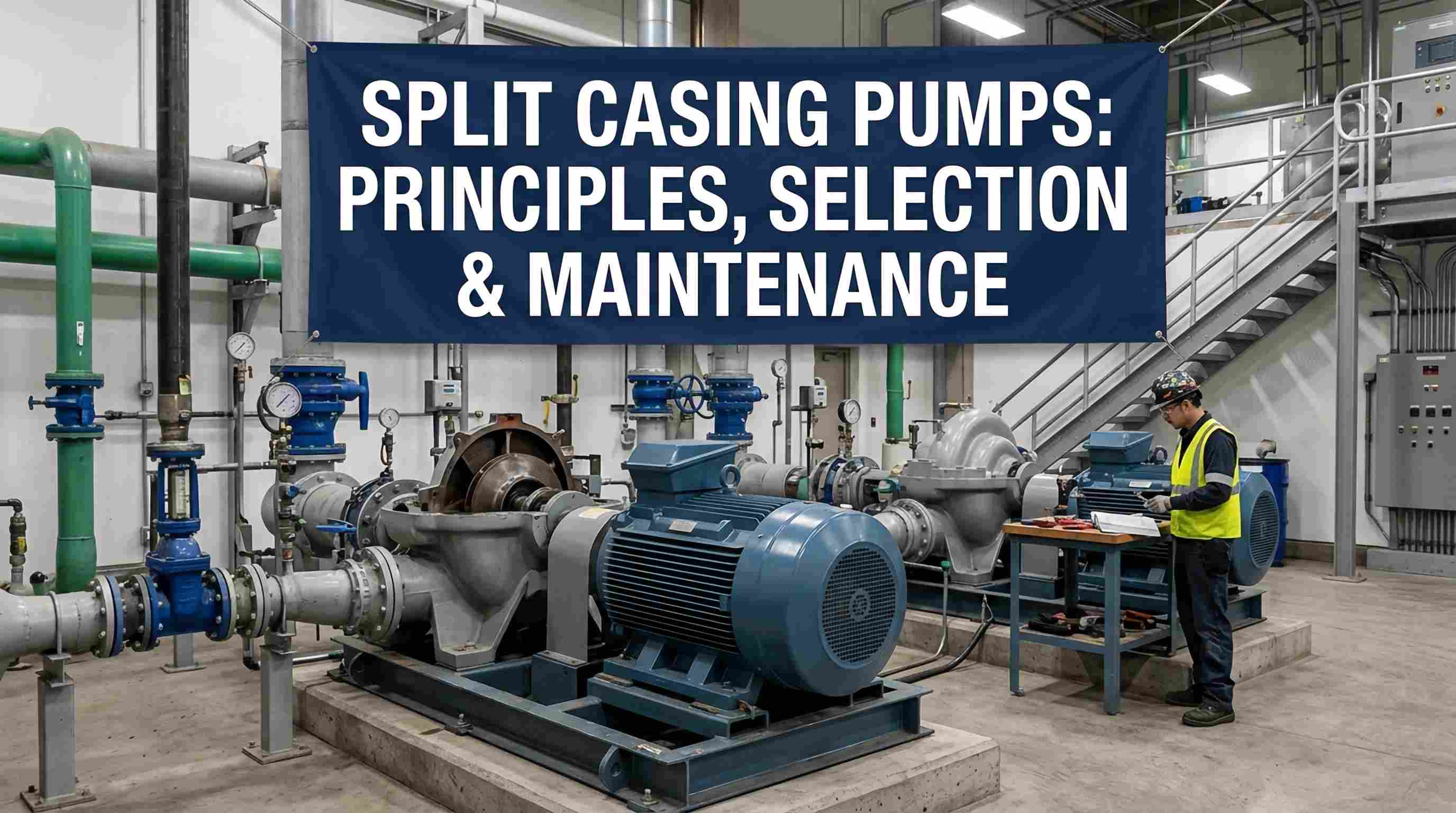

Čerpadla s dělenou skříní (čerpadla s dělenou skříní, odstředivá čerpadla s dělenou skříní) jsou základní zařízení pro dopravu kapalin pro průmyslové a civilní aplikace. Vyznačují se dělitelnými tělesy čerpadel, velkým průtokem, vysokou stabilitou a snadnou údržbou a jsou široce používány v komunálním strojírenství, protipožární ochraně, vytápění, ventilaci a klimatizaci (HVAC), výrobě energie, chemickém průmyslu, zemědělství a dalších odvětvích, přičemž slouží jako preferovaný typ čerpadla pro 24hodinovou nepřetržitou dopravu vody. Tato příručka systematicky třídí základní znalosti čerpadel s děleným pláštěm, aby usnadnila rychlý výběr modelu, standardizovaný provoz a údržbu.
Čerpadlo s děleným tělesem je odstředivé čerpadlo, jehož plášť lze rozdělit horizontálně nebo vertikálně podél axiální středové osy. Jeho největší výhodou je, že vnitřní součásti lze opravovat přímým otevřením tělesa čerpadla bez demontáže potrubí nebo motorů, což výrazně snižuje náklady na provoz a údržbu. Běžná průmyslová čerpadla s děleným pláštěm mají jednostupňovou konstrukci s dvojitým sáním. Oboustranný přívod vody vyrovnává axiální tah, což má za následek nízké vibrace, nízkou hlučnost a nízkou poruchovost, díky čemuž jsou vhodné pro dlouhodobý nepřetržitý provoz.
Hlavní výhody: Pohodlná údržba, vysoká účinnost a úspora energie při velkých průtokech, stabilní provoz, široká přizpůsobivost materiálu, univerzální použitelnost v různých scénářích a vynikající odolnost ve srovnání s konvenčními odstředivými čerpadly.
Mezi klíčové součásti čerpadel s děleným tělesem patří dělitelné těleso čerpadla, oběžné kolo s dvojitým sáním, hřídel čerpadla, ložiska, těsnicí zařízení a spirála, které pracují v tandemu a zajišťují efektivní dopravu vody. Čerpadlo funguje na základě odstředivé síly: kapalina vstupuje do komory čerpadla dvěma vstupními otvory. Vysokorychlostní rotující oběžné kolo přeměňuje mechanickou energii na kinetickou energii tekutiny. Kapalina se zpomaluje uvnitř spirály, kde se kinetická energie přeměňuje na energii tlakovou a stlačená kapalina se vypouští, aby dokončila cirkulační dopravu. Dvoustranná sací struktura zásadně vyrovnává axiální tah a prodlužuje životnost zařízení.
Čerpadla s děleným pláštěm spadají do dvou hlavních kategorií založených na metodách dělení pláště, z nichž každá odpovídá odlišným pracovním podmínkám:
Běžný model na trhu s robustní konstrukcí a dostatečným prostorem pro údržbu. Vhodné pro pracovní podmínky s velkým průtokem, jsou široce používány v obecním zásobování vodou, chlazení elektráren, HVAC budov, zavlažování zemědělské půdy a zásobování požární vodou.
Kompaktní vertikální uspořádání, které zabírá minimální podlahovou plochu. Ideální pro stísněné strojovny a hustě uspořádané prostory zařízení, používají se v podzemních čerpacích stanicích, systémech cirkulace vody na lodích a malých chemických dílnách.
Z hlediska dopravní výšky se čerpadla s dělenou skříní dělí na jednostupňová čerpadla (běžné aplikace s vysokým průtokem a střední dopravní výškou) a vícestupňová čerpadla (doprava na dlouhé vzdálenosti s vysokými požadavky na dopravní výšku).
Přesný výběr modelu závisí na pěti základních parametrech:
Instalační postupy vyžadují zesílené tlumení vibrací základů, přesné vyrovnání mezi hřídelí čerpadla a motorem a flexibilní konektory na vstupních a výstupních portech, aby se zabránilo namáhání potrubí na skříni čerpadla. Čerpadlo musí být před spuštěním naplněno a zcela odvzdušněno; chod nasucho bez vody je přísně zakázán. Po instalaci proveďte zkušební běhy jog. Formální provoz je povolen pouze po kontrole abnormálního hluku a nulové netěsnosti.
Výhody: Jednoduchá údržba, vysoká účinnost dopravy vody, stabilní provoz, vysoká životnost a široká kompatibilita s různými pracovními podmínkami.
Nevýhody: Vyšší počáteční pořizovací náklady než u standardních odstředivých čerpadel; horizontální modely vyžadují dostatečný instalační prostor; kompletní demontáž a generální oprava vyžadují profesionální techniky.
Provádějte pravidelné kontroly těsnosti, abnormálních vibrací a přehřívání; pravidelně mažte ložiska a utahujte šrouby; čtvrtletně odstranit vodní kámen na oběžných kolech; vyměnit zastaralé součásti během ročních kompletních generálních oprav stroje.
Řešení běžných závad:
Čerpadla s děleným pláštěm jsou široce používána v komunálním zásobování vodou a odvodňování, protipožárních systémech, HVAC, průmyslové výrobě, výrobě energie, zemědělském zavlažování, lodních systémech a dalších oblastech. Ve srovnání s běžnými odstředivými čerpadly umožňují údržbu bez demontáže potrubí, poskytují stabilní a trvanlivý výkon a snižují dlouhodobé náklady na provoz a údržbu, díky čemuž jsou vhodnější pro scénáře kontinuální dopravy kapalin ve velkém měřítku. Přesný výběr modelu na základě parametrů pracovních podmínek a standardizované údržby může maximalizovat provozní efektivitu zařízení a životnost a zároveň snížit dlouhodobé náklady na údržbu.
TEFFIKOvyvíjí vysoce účinná, energeticky úsporná, nízkohlučná, stabilní a snadno udržovatelná čerpadla s děleným pláštěm prostřednictvím vyspělého hydraulického designu a přesných výrobních procesů. Značka poskytuje všestranná integrovaná řešení pro dopravu tekutin přizpůsobená komplexním pracovním podmínkám v komunálních, průmyslových, HVAC, energetických a dalších průmyslových odvětvích s vysokými náklady.
