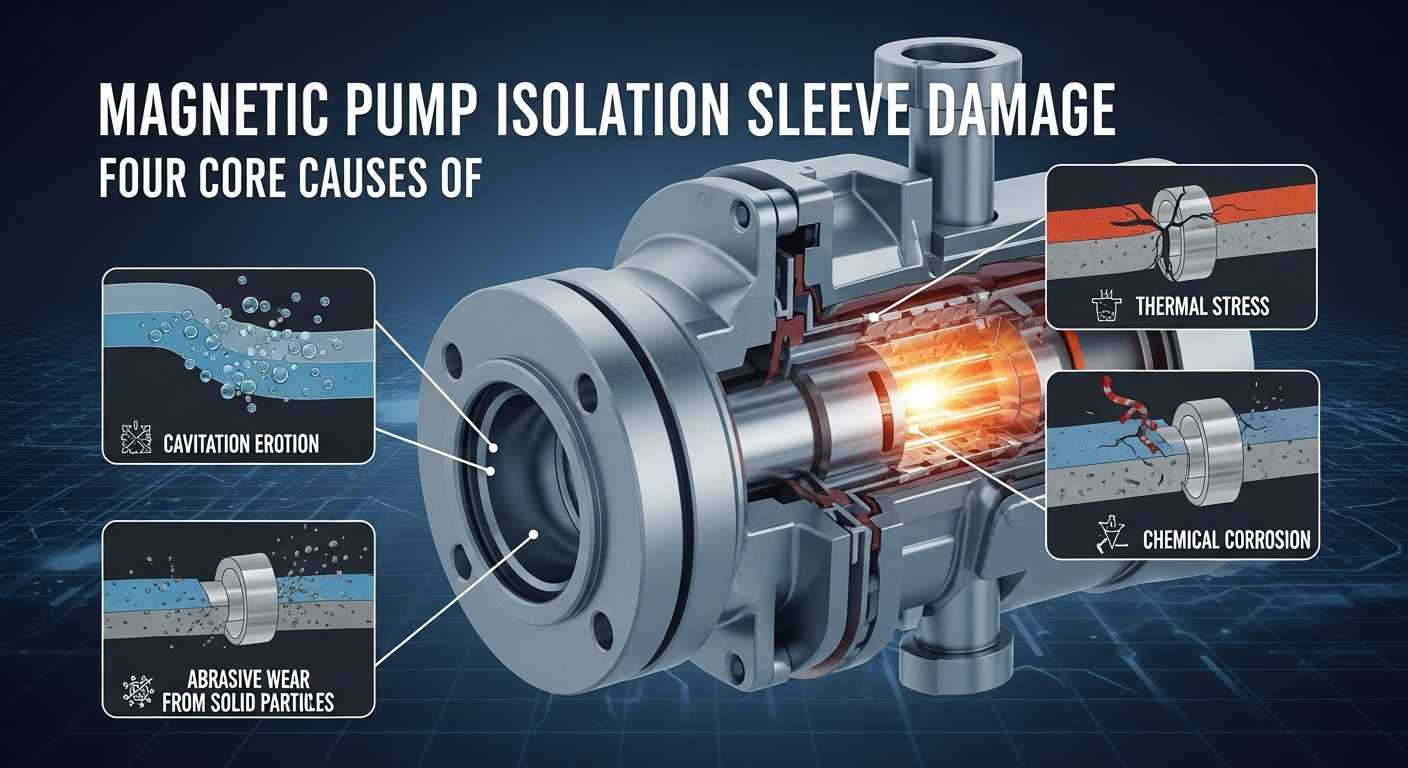

Čtyři hlavní příčiny poškození izolačního pouzdra magnetické pumpy

Poškození namagnetické čerpadloizolační pouzdro představuje hlavní bezpečnostní riziko při přepravě chemických kapalin. Na základě technické praxe tento článek hluboce analyzuje mechanismy poškození izolační objímky způsobené opotřebením tvrdých částic, selháním mazání při chodu nasucho, kolísáním provozních podmínek a kavitací a poskytuje preventivní řešení na profesionální úrovni, která pomáhají zlepšit provozní stabilitu magnetických čerpadel.

I. Magnetická cizí tělesa a tvrdé částice

Toto je nejpřímější a nejběžnější příčina fyzického opotřebení izolačního pouzdra. Mezi vnitřním a vnějším magnetickým rotorem magnetické pumpy existuje silné magnetické pole a její vnitřní průtokové kanály jsou přesné.

Mechanismus poškození:

1. Magnetická cizí tělesa: Magnetické nečistoty jako železné piliny a svařovací struska v přepravovaném médiu budou silně adsorbovány na površích vnitřních a vnějších magnetických rotorů. Jak se vnitřní magnetický rotor otáčí vysokou rychlostí, budou tyto částice nepřetržitě škrábat vnitřní stěnu stacionárního izolačního pouzdra jako vysokorychlostní rotující řezné hlavy, což způsobí postupné ztenčování tloušťky stěny a nakonec opotřebení.
2. Tvrdé částice: Pokud médium obsahuje nemagnetické tvrdé částice (jako je prášek katalyzátoru, krystaly), budou drhnout a opotřebovat izolační pouzdro a kluzná ložiska pod pohonem kapaliny. Jak je uvedeno ve vašich referenčních materiálech, může to snadno způsobit, že se izolační pouzdro „poškrábe nebo prořízne“.

Běžné spouštěče:

• Neúplné čištění systémových potrubí nebo skladovacích nádrží po instalaci nebo údržbě.
• Samotný přepravovaný materiál obsahuje feromagnetické nebo tvrdé nečistoty.

Strategie prevence:

Ujistěte se, že na vstupu čerpadla instalujete vysoce přesné filtry (v případě potřeby magnetické filtry) a formulujte přísné systémy pravidelného čištění a kontroly.

II. Suché tření a nedostatečný průtok

Mazání a chlazení magnetických čerpadel zcela závisí na dopravované kapalině. Jakákoli operace bez kapaliny je smrtelná.

Mechanismus poškození:

Pokud v čerpadle není žádné médium nebo je průtok média příliš nízký, kluzné ložisko ztratí mazání a chlazení, což má za následek vysokorychlostní suché tření. To během krátké doby vygeneruje obrovské množství tepla, které způsobí, že se nejprve „spálí“ ložisko. Toto teplo bude rychle odváděno do sousední izolační objímky: u nekovových izolačních objímek způsobí tavení a karbonizaci; u kovových izolačních objímek to může vést k deformaci nebo demagnetizaci a nakonec k úplnému selhání.

Běžné spouštěče:

1. Příliš nízká hladina kapaliny v zásobní nádrži, což vede ke kavitaci čerpadla.
2. Vstupní ventil není otevřený, výstupní ventil je příliš uzavřený nebo je potrubí ucpané.
3. Nedostatečné naplnění a odvzdušnění před spuštěním.

Strategie prevence:

Nainstalujte a aktivujte blokovací ochranná zařízení, jako jsou měřiče hladiny kapaliny a průtokoměry, abyste dosáhli automatického vypnutí čerpadla při nízké hladině kapaliny nebo nízkém průtoku. Přísně dodržujte provozní postupy a před spuštěním se přesvědčte, že „napouštění“ je dokončeno.

III. Fenomén kavitace

Kavitace je „neviditelný zabiják“ magnetických pump s obrovskou a nepostřehnutelnou ničivou silou.

Mechanismus poškození:

Když je vstupní tlak čerpadla příliš nízký, kapalina se bude vařit v důsledku místního nízkého tlaku na oběžném kole a na jiných místech, což vytváří velké množství bublin. Když tyto bubliny proudí do vysokotlaké oblasti s kapalinou, okamžitě prasknou a vytvoří nárazovou sílu tisíců atmosfér a místní vysokou teplotu.

1. Přímý dopad na povrch izolační objímky, což způsobuje důlkové a únavové poškození.
2. Kavitace způsobí silné vibrace čerpadla, vážně poškodí hydraulickou rovnováhu, což povede k poškození řetězu řady součástí, jako jsou ložiska, rotory a oběžná kola. Izolační pouzdro je také náchylné k praskání při silných vibracích a nepravidelném namáhání.

Běžné spouštěče:

• Nerozumná konstrukce vstupního potrubí čerpadla, která má za následek nadměrný odpor.
• Teplota dopravovaného média je příliš vysoká, blízká jeho bodu varu.
• Nedostatečné plnění s velkým množstvím zbytkového plynu v systému.
• Nedostatečná hladina vstupní kapaliny (NPSHa < NPSHr).

Strategie prevence:

Optimalizujte konstrukci vstupního potrubí, snižte průtok a zajistěte dostatečný tlak v nádrži nebo výšku hladiny kapaliny. Vyvarujte se provozu při teplotách blízkých bodu varu média.

IV. Kolísání provozních podmínek a nesprávná obsluha

Magnetická čerpadla jsou přesná zařízení a jejich stabilní provoz závisí na stabilních provozních podmínkách. Silné kolísání provozních podmínek vnitřně poškodí jejich přesné mechanické vyvážení.

Mechanismus poškození:

1. Hydraulická nevyváženost: Axiální síla magnetických čerpadel je obvykle automaticky vyrovnávána hydraulickým tlakem. Když provozní parametry jako výstupní tlak a průtok prudce kolísají, tato přesná rovnováha bude okamžitě narušena. To způsobí, že kluzné ložisko a přítlačný kroužek ponesou obrovské, nekonstruované axiální a radiální síly, čímž se urychlí opotřebení nebo přímo způsobí poškození. Poškození ložiska okamžitě ovlivní stabilitu sestavy rotoru, což povede k poškození izolačního pouzdra třením nebo nárazem.
2. Chemické a fyzikální přetížení: Nesprávný výběr materiálu izolačního pouzdra, který nemůže odolat korozi média; nebo provoz nad stanovenými tlakovými a teplotními podmínkami urychlí stárnutí materiálu, tečení nebo křehnutí a nakonec povede k poškození.

Běžné spouštěče:

• Časté a velké výkyvy parametrů systému, jako je tlak a průtok.
• Nepřísné dodržování provozních postupů, svévolné otevírání a zavírání ventilů, což má za následek vodní rázy nebo tlakové rázy.
• Chyby v předčasném výběru, nezohlednění všech parametrů, jako je koroze média, teplota a tlak.

Strategie prevence:

Snažte se, aby čerpadlo běželo stabilně v blízkosti projektovaného bodu, vyhněte se častému spouštění a vypínání a rozsáhlému nastavování provozních podmínek. Během fáze výběru plně komunikujte s technickým personálem a poskytněte nejpodrobnější a nejpřesnější údaje o provozních podmínkách.

Závěr

Stručně řečeno, selhánímagnetické čerpadloizolační manžeta není pouze problémem materiálu, ale také problémem systémového inženýrství, který zahrnuje střední čistotu, návrh potrubí, řízení provozu a specifikace údržby. Jako inovativní značka zaměřující se na vysoce výkonná řešení převodů kapalin bez úniku kapalin,Teffikovždy dodržuje základní koncepty „spolehlivost, inteligence a zeleň“ a poskytuje celou řadu produktů s magnetickou pumpou odolných proti korozi pro chemický, nový energetický a ropný průmysl.
