Vztah mezi výstupním tlakem a průtokem odstředivého čerpadla

Odstředivá čerpadlajsou „tahouni“ v odvětvích, jako je úprava vody, ropa a plyn a výroba. Výstupní tlak (také známý jako výstupní tlak) a průtok jsou jejich nejdůležitějšími ukazateli výkonu. Korelace mezi těmito dvěma přímo určuje účinnost čerpadla, spotřebu energie a stabilitu systému. Ať už se zabýváte konstrukčním návrhem, provozem zařízení nebo jinými souvisejícími obory, zvládnutí tohoto vztahu je klíčem k optimalizaci výkonu zařízení a vyhnutí se objížďkám. Níže v kombinaci s praktickými průmyslovými zkušenostmi na místě analyzujeme jejich interakci, ovlivňující faktory a praktické aplikace – všechny praktické poznatky.

I. Základní zákon: Inverzní proporcionální vztah za pevných podmínek

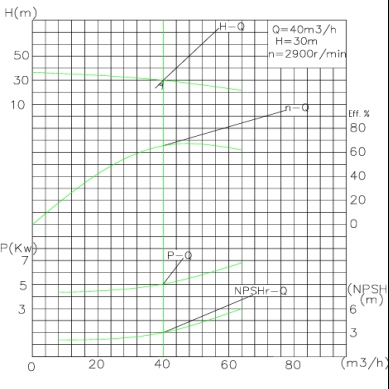

Za podmínek konstantní rychlosti otáčení a průměru oběžného kola představují výstupní tlak a průtok odstředivého čerpadla nepřímo úměrný vztah. Tento zákon lze intuitivně odrážet prostřednictvím křivky Q-H (křivka průtoku-hlava): výška je přímo úměrná tlaku, a když se průtok zvyšuje, dopravní výška klesá a naopak.

Princip není složitý: odstředivá čerpadla přenášejí energii do kapalin prostřednictvím odstředivé síly generované rotujícím oběžným kolem. Když se průtok zvýší, projde kanály oběžného kola více tekutiny za jednotku času. Celkový energetický výstup oběžného kola je však omezen při pevné rychlosti otáčení, takže energie přidělená každé jednotce tekutiny klesá a výstupní tlak klesá odpovídajícím způsobem. Například odstředivé čerpadlo s rychlostí otáčení 1800 ot./min má výstupní tlak přibližně 4 bary při průtoku 60 m³/h; když se průtok zvýší na 90 m³/h, tlak pravděpodobně klesne na přibližně 2,2 baru. Tento nepřímo úměrný vztah platí pro všechna odstředivá čerpadla pracující v rámci jejich konstrukčního rozsahu.

II. Klíčové faktory ovlivňující vztah tlak-tok

Základní zákon nepřímé úměrnosti ovlivňují následující faktory, což vede k odchylce křivky Q-H a tím ke změně interakce mezi těmito dvěma:

1. Rychlost otáčení:Podle zákonů afinity je tlak úměrný druhé mocnině rychlosti otáčení a průtok je úměrný rychlosti otáčení. Zvýšení rychlosti otáčení (např. prostřednictvím pohonu s proměnnou frekvencí/VFD) synchronně zvýší tlak i průtok, čímž se celá Q-H křivka posune nahoru. Za ideálních podmínek, kdy se rychlost otáčení zdvojnásobí, se tlak zvýší na 4násobek původní hodnoty a průtok se synchronně zdvojnásobí.
2. Průměr oběžného kola:Seříznutím oběžného kola se synchronně sníží tlak i průtok. I zde platí zákony afinity: tlak je úměrný druhé mocnině průměru a průtok je úměrný průměru. Obecně bude mít 10% zmenšení průměru za následek přibližně 19% snížení tlaku a 10% snížení průtoku.
3. Odolnost systému:Skutečným pracovním bodem čerpadla je průsečík jeho křivky Q-H a křivky odporu systému. Faktory, jako jsou příliš úzká potrubí, ucpané filtry a příliš dlouhé přepravní vzdálenosti, zvýší odpor systému, což povede ke snížení průtoku – čerpadlo potřebuje vyvinout vyšší tlak, aby překonalo odpor a přepravilo kapalinu.
4. Vlastnosti kapaliny:Viskozita a hustota jsou hlavní ovlivňující parametry. Vysoce viskózní kapaliny, jako je olej, mají větší vnitřní tření, což má za následek nižší průtok a tlak ve srovnání s vodou; hustota přímo ovlivňuje tlak (tlak = hustota × gravitace × dopravní výška), ale má minimální vliv na průtok.

III. Praktické aplikace: Optimalizace provozu a odstraňování problémů

Zvládnutí výše uvedených zákonů může pomoci řešit praktické problémy a cíleně zlepšit provozní efekty:

1. Regulace průtoku:Chcete-li zvýšit průtok, můžete snížit odpor systému širším otevřením ventilů, nahrazením potrubí s větším průměrem nebo zvýšením rychlosti otáčení čerpadla pomocí VFD; Chcete-li snížit průtok, vyhněte se použití škrticích ventilů (které snadno způsobují plýtvání energií) a upřednostněte snížení rychlosti otáčení pomocí VFD pro udržení optimální rovnováhy tlak-průtok.
2. Odstraňování problémů s tlakem:Když je výstupní tlak příliš nízký, zkontrolujte nejprve opotřebení oběžného kola, nedostatečnou rychlost otáčení nebo nadměrný odpor systému. Zvýšením rychlosti otáčení nebo výměnou opotřebovaného oběžného kola lze obnovit tlak bez ovlivnění průtoku; při příliš vysokém tlaku je nutné snížit odpor systému nebo seříznout oběžné kolo.
3. Maximalizace efektivity:Čerpadlo by mělo pracovat v blízkosti bodu nejlepší účinnosti (BEP), což je oblast s nejvyšší účinností na křivce Q-H. Provoz mimo BEP (např. vysoký tlak a nízký průtok) zvýší spotřebu energie a může také způsobit kavitaci, mechanické poškození a další problémy.

IV. Často kladené otázky

Otázka: Čím vyšší je výstupní tlak odstředivého čerpadla, tím větší je průtok?

Odpověď: Ne. Při pevné rychlosti otáčení a odporu systému mají tlak a průtok nepřímo úměrný vztah – obvykle čím vyšší tlak, tím nižší průtok.

Otázka: Jak zvýšit průtok bez snížení tlaku?

A: Zvyšte rychlost otáčení pomocí VFD nebo vyměňte oběžné kolo za větší průměr. Podle zákonů afinity lze oběma metodami dosáhnout synchronního zlepšení průtoku a tlaku.

Otázka: Jaké jsou hlavní faktory ovlivňující výstupní tlak?

Odpověď: Základními faktory jsou rychlost otáčení, průměr oběžného kola, odpor systému a hustota kapaliny. Mezi nimi má nejvýznamnější vliv rychlost otáčení a průměr a měly by být upřednostněny při úpravách.

Závěr

Základní vztah mezi výstupním tlakem a průtokem odstředivého čerpadla je nepřímá úměrnost za pevných podmínek, ale lze jej flexibilně optimalizovat úpravou rychlosti otáčení, velikosti oběžného kola, odporu systému a vlastností kapaliny. Aplikací těchto poznatků v praktickém provozu lze nejen zlepšit provozní výkon čerpadla a snížit spotřebu energie, ale také zabránit ztrátám v prostojích způsobených poruchami zařízení. Je třeba poznamenat, že pro konkrétní scénáře použití je zásadní odkázat na křivku Q-H čerpadla a provést testy na místě, aby se určil optimální provozní bod. Ať už jde o návrh systému nebo pozdější řešení problémů, důkladné pochopení tohoto základního vztahu je zásadní pro efektivní a stabilní provoz odstředivých čerpadel. Máte-li jakékoli další dotazy týkající se výběru odstředivého čerpadla, přizpůsobení parametrů tlaku a průtoku, optimalizace pracovních podmínek atd., neváhejte kontaktovatteff. Máme profesionální technický tým, přizpůsobená řešení a komplexní poprodejní podporu, která doprovází efektivní provoz vašeho zařízení během celého procesu a pomáhá řešit různé problémy s přepravou průmyslových tekutin.
